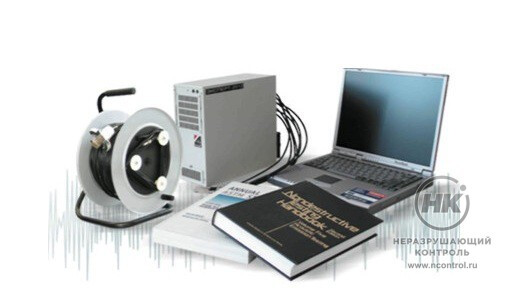

Мобильные диагностические комплексы «Эксперт-2014»

Комплексы «Эксперт-2014» предназначены для контроля сосудов, резервуаров, трубопроводов, запорной арматуры, реакторов, ректификационных колонн, теплообменников, мостов, кранов и других конструкций, в том числе без вывода объектов контроля из эксплуатации.

«Эксперт-2014» оценивает техническое состояние объектов при гидравлических (пневматических) испытаниях. Ведёт поиск трещин, пор, включений, раковин, коррозии, водородного охрупчивания, утечек и других дефектов. Отвечает за диагностику скрытых поверхностей.

15    500  кГц
Рабочий частотный диапазон

Особенности

  • специально разработанные для диагностики
    «на режиме» преобразователи акустической эмиссии;
  • возможность синхронизации отдельных комплексов в единую систему;
  • температура контролируемого объекта:
    от -120 до +700°С;
  • отработанные конструкции узлов крепления
    к объектам контроля;
  • число точек контроля за 1 цикл нагружения
    не ограничено.

Технические характеристики

Максимальное количество каналов 4-128
Рабочий частотный диапазон 15-500 кГц
Неравномерность АЧХ в диапазоне рабочих частот не более +-3 дБ
Ослабление за пределами рабочего диапазона частот не менее 40 дБ/окт.
Диапазон частот цифровых полосовых фильтров, кГц Границы диапазона цифровых полосовых фильтров могут быть любыми из рабочего частотного диапазона и выбираются программно
Скорость обработки импульсов АЭ на канал, с-1 не менее 15000
Аппаратное мертвое время не более 10 мкс
Вычисление всех параметров импульса АЭ +
Встроенный режим диагностики каналов АЭ +
Погрешность времени регистрации импульса АЭ 1 мкс
Диапазон регистрации длительности импульса АЭ с разрешением 1 мкс 1-1,6*106 мкс
Диапазон регистрации фронта импульса АЭ с разрешением 1 мкс 1-1,6*106 мкс
Диапазон регистрации числа выбросов импульсов АЭ 1-50000
Диапазон регистрации амплитуды импульса АЭ 20-100 дБ
Диапазон регистрации среднего значения импульса АЭ 6-96 дБ
Диапазон регистрации среднеквадратичного значения импульса АЭ 7-97 дБ
Диапазон регистрации энергии импульса АЭ 34-160 дБ
Диапазон установки порога дискриминации импульса АЭ 0-100 дБ
Диапазон установки интервала контроля длительности импульса АЭ 1-1,6*106 мкс
Диапазон установки мертвого времени 1-1,6*106 мкс
Количество каналов цифрового осциллографа ±1 на 1 АЭ канал
Количество точек цифрового осциллографа 2048
Количество точек претриггеринга осциллограммы 2048
