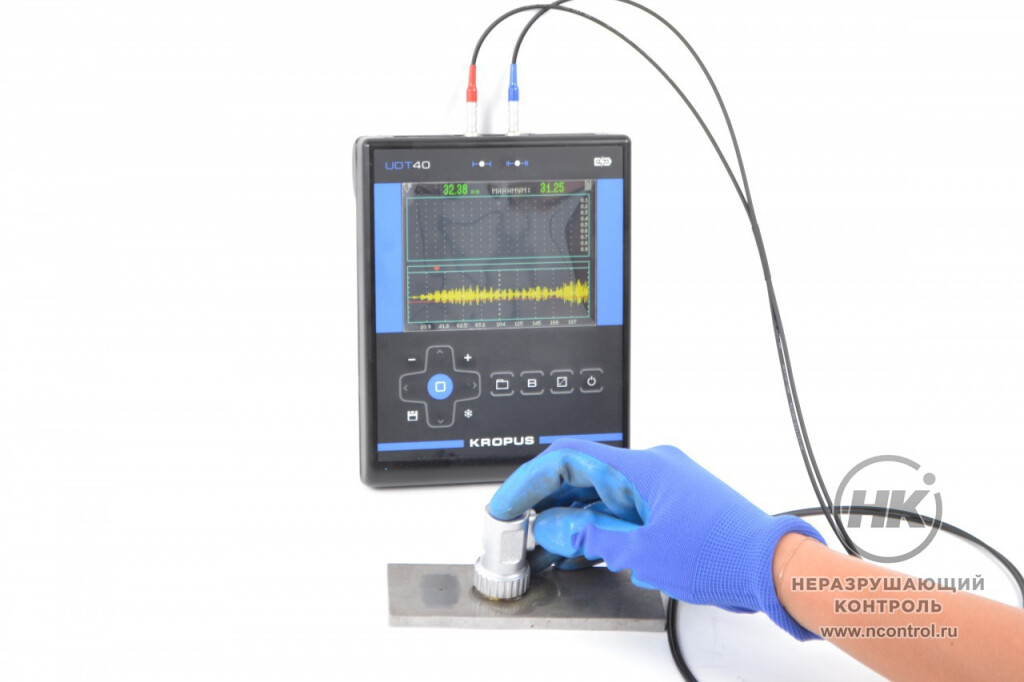

Ультразвуковой толщиномер УДТ-40

Ультразвуковой толщиномер УДТ-40 [фото №3]

Ультразвуковой толщиномер УДТ-40 [фото №4]

Ультразвуковой толщиномер УДТ-40 [фото №5]

Ультразвуковой толщиномер УДТ-40 [фото №6]

Ультразвуковой толщиномер УДТ-40 [фото №7]

Купить

Задать вопрос о товаре

Ультразвуковой толщиномер УДТ-40 измеряет толщины изделий из металла, пластика и композитных материалов. Диапазон измеряемых толщин: от 0 до 400 мм по стали. Работает с совмещенными и раздельно-совмещенными преобразователями с частотами от 0,5 до 20 МГц.

Толщиномер ведёт высокоточные измерения времени по переходу через «ноль». Измеряет время между сигналами «эхо-эхо». Исследует толщины металла под покрытиями. Позволяет вести ЭМА контроль.

А-скан исключает удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия.

УДТ-40 внесён в Госреестр средств измерений Российской Федерации.

12 часов
Время работы от аккумуляторов

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Свидетельство СИ РФ

Разрешение Ростехнадзора

Сертификат Российского Морского Регистра

Сертификат Российского Речного Регистра

Особенности

подключаются УЗ и ЭМА преобразователи;
память конфигураций навсе параметры прибора и преобразователя;
«заморозка» А-сигнала;
фиксирование минимального значения толщины;
коррекция V-образности р/с преобразователей;
измерение толщины по одному сигналу или между двумя сигналами.

Комплектация

электронный блок УДТ-40 со встроенным Li-ion аккумулятором;
блок питания сетевой 15В / 220В;
кабель 2Lemo00-2Lemo00 1,5м;
преобразователь ультразвуковой П112-5-12/2;
преобразователь ультразвуковой П112-10-6/2;
образец настроечный;
защитный чехол с блендой и креплением на корпусе оператора;
кабель USB для связи с ПК;
ПО на CD-диске;
комплект документации;
кейс.

Ультразвуковой толщиномер УДТ-40 фото 2

Дополнительная комплектация

Для авиационного комплекта:

Образец ступенька алюминий 0,5-15мм
Преобразователь ультразвуковой П112-10-4/2

Комплект с УЗ+ЭМА толщиномерами:

Преобразователь ультразвуковой П111-2,5-К12
ЭМА-преобразователь ET4030

Технические характеристики

Развертка	мин.: 0 - 4 мм, макс.: 0 - 400 мм по стали
Задержка	от 0 мкс до 168 мкс
Диапазон скоростей	1 000 - 9 999 м/с
Дискретность показаний	0.01
Входной импеданс	50 ом / 600 ом
Зондирующий импульс	радиочастотный импульс, амплитудой 200 В, с регулируемой частотой и числом периодов
Демпфер зондирующего импульса	50 ом / 1 000 ом (до 25 ом в совмещенном режиме)
Усилитель УДТ-40	широкополосный 0.5-20 МГц (-6 дБ)
Согласование с ПЭП сторонних производителей	да
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование	радиосигнал
Отсечка	компенсированная, 0 - 80% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Автоматическая сигнализация брака	световая и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах
Дисплей	цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана
А-скан	есть
В-скан	есть
Память	100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс	USB
Разъемы УЗ преобразователей	Lemo 00
Аккумулятор	встроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы	не менее 12 часов
Внешнее питание	внешний блок питания 220 В AC
Потребляемая мощность	Максимум 5 W, в зависимости от установленных параметров
Диапазон рабочих температур	от -20 до +55 °C
Размер	205 мм x 160 мм x 43 мм
Масса толщиномера УДТ-40	0,87 кг
