Трассоискатель "Успех АГ-309.20"

Товар снят
с производства

Трассопоисковый комплект марки «Успех АГ-309.20» представляет собой один из самых лучших и современных отечественных трассоискателей.

Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

20 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Функции и решаемые задачи

поиск неисправностей кабельных линий в режиме «Диагностика»;
определение положения подземных коммуникаций в режиме «Трасса» и «График»;
прямое цифровое измерение глубины их залегания на всех рабочих частотах;
указание направления отклонения от оси коммуникации в режиме «Трасса»;
измерение силы тока в коммуникации;

поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой;
функция «Выбор кабеля из пучка» при помощи датчика КИ-117;
одновременная работа со встроенными и внешними датчиками.

Особенности приемника

три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора;
два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-117;
полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
идентификация отдельных кабелей, функция «выбор кабеля из пучка»;
одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах;
определение отклонения от оси трассы по индикатору в режиме «трасса»;
определение типа подземной коммуникации;
различные режимы индикации (цифровая, график);
встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С;
допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
работа в зимних условиях до – 20 °С.

Особенности генератора

прост в эксплуатации и не требует высокой квалификации персонала;
автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
возможность выбора мощности в зависимости от решаемых задач;

автоматическое повторное согласование при изменении мощности;
длительное время непрерывной работы от собственного аккумулятора;
небольшие габариты и вес.

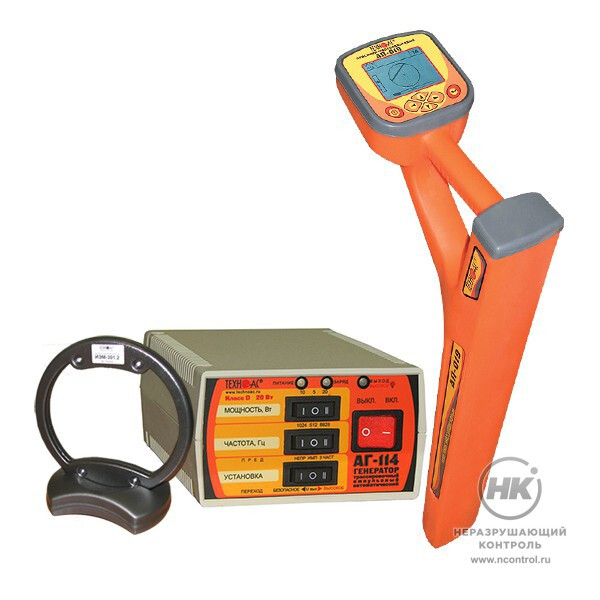

Комплектация

приемник АП-019;
генератор АГ-114М;
индукционная антенна ИЭМ-301.2;
индукционные клещи КИ-117;

датчик контроля изоляции ДКИ-117;
датчик определитель дефектов коммуникаций ДОДК-117;
головные телефоны.

Технические характеристики приемника АП-019

Центральная частота фильтра приемника (f), Гц	Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8928 Гц
Добротность фильтра приемника (Q)	Не менее 100
«Широкая полоса» (ШП), Гц	50…10 000
Подключаемые внешние датчики *	ДКИ, ДОДК, КИ
Определение глубины залегания	Автоматически в режиме «ТРАССА»
Точность определения глубины залегания	± 5%
Определение эффективного тока в трассе	Автоматически в режиме «ТРАССА»
Точность определения эффективного тока в трассе	± 5%
Визуальная индикация	Графический LCD 320х240 с LED подсветкой
Звуковая индикация	Головные телефоны, Встроенный излучатель
Питание	4…7В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей	Не менее 20 час.
Диапазон температур эксплуатации / хранения, °С	20…60 / 30…60
Степень защиты от влаги и пыли	IP54
Габаритные размеры, мм	330х140х700
Масса не более, кг	2,0 кг

Технические характеристики автоматического генератора АГ-114М

Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывный или импульсный), Гц	512, 1024, 8928,одновременно 3 частоты
Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом	1 … 1000
Согласование с нагрузкой	автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккум. 12В/2,2 Ач или сетевой блок
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле с носимым аккум., не более, кг	2,2
