Трассоискатель "Успех АГ-308.10М"

Для проведения обследования местности перед проведением работ, трассировки инженерных коммуникаций и поиска неисправностей кабельных линий необходим комплект поискового оборудования, состоящий из генератора и универсального приемника. Источником тока специальной частоты является генератор, подключенный к искомой инженерной коммуникации.

Прямое подключение	Подключение через антенну рамочную ИЭМ-301.2	Подключение с помощью индукционных клещей
Наиболее эффективный метод для подсоединения к клапанам, задвижкам, кабельным жилам или другим доступным точкам искомой линии.	Удобный и быстрый способ трассировки трубопроводов и кабелей с помощью сигналов генератора, когда прямое подключение или доступ к искомой линии невозможны.	Безопасная подача сигнала от генератора в трубу, либо кабель под напряжением (диаметром до 76 мм), исключая необходимость отключения напряжения или повреждения изоляции.

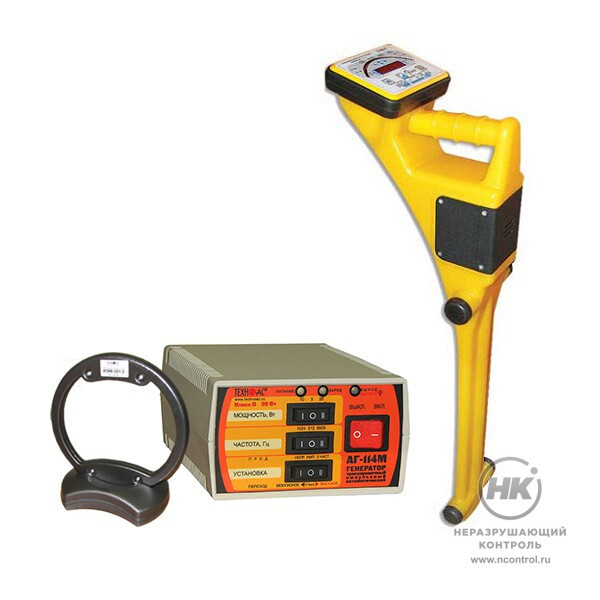

В настоящее время для обнаружения подземных инженерных коммуникаций наибольшее распространение получил индукционный метод поиска. В основе метода лежит наличие электромагнитного поля вдоль проводника с током. Для проведения обследования необходим комплект поискового оборудования, состоящий из генератора трассопоискового и универсального приемника (Рис.1). Кроме того, необходимы специальные принадлежности для подключения генератора к коммуникациям.

Источником испытательного тока специальной частоты является трассопоисковый генератор, подключаемый к инженерной коммуникации. Для протекания тока необходим электропроводящий контур, одной из ветвей которого служит искомая коммуникация, а в качестве другой ветви используется заземление (для возврата токов через землю).

Получение гарантированного результата при проведении поиска в условиях сильных электромагнитных помех (работа в районе прохождения ЛЭП) или необходимость разведки сложного узла подземных коммуникаций возможно при подключении генератора с использованием возвратного провода (Рис. 2). При таком подключении практически полностью исключается влияние на результат поиска электромагнитных помех и растекания токов через землю.

Определение местоположения и глубины залегания инженерных коммуникаций производится оператором с поверхности земли. Максимальная напряженность магнитного поля, измеренного по поверхности земли, соответствует оси искомой коммуникации.

Реальные условия поиска далеко не всегда позволяют использовать гальваническое подключение генератора. Существует возможность ведения поисковых работ, используя бесконтактное (индуктивное) соединение с генератором. Для этого используется индуктивная антенна (Рис.3) или клещи индукционные (Рис.4).

Уровень напряженности электромагнитного поля определяется по показаниям индикатора приемника. Для достижения максимальной эффективности использования данного метода необходимо учитывать особенности прохождения тока по проводникам, находящимся в грунте. Время проведения обследования и достоверность полученных результатов зависит от правильного подключения трассопоискового генератора.
