Трассоискатель "Успех АГ-428.20"

Товар снят
с производства

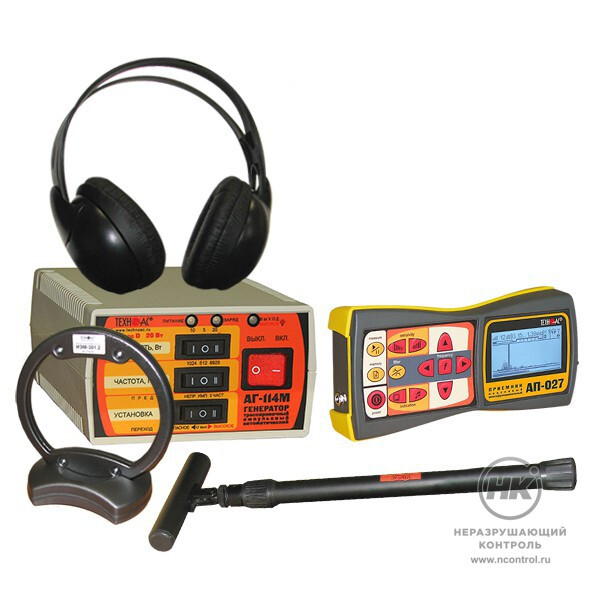

Комплект трассопоисковый "Успех АГ-428.20" предназначен для определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.

Также используется для определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки, трассировка коммуникаций без непосредственного подключения.

5 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Решаемые задачи

Трассировка кабеля и определение глубины залегания. Поиск места повреждения силового кабеля. Поиск металлических трубопроводов и определение глубины залегания. Поиск мест пересечения трубопроводов и кабеля. Трассировка и контроль изоляции защитных покрытий газопровода.

Комплектация

генератор АГ-114M;
приёмник АП-027;
электромагнитный датчик ЭМД-237;
антенна рамочная ИЭМ-301.2;
головные телефоны;
провода удлинительные;
дополнительные принадлежности.

Технические характеристики

Генератор АГ-114М
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц	512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккум. 12В/2,2 Ач
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,2

Приемник АП-027:
ПАРАМЕТР	ДАТЧИКИ
ПАРАМЕТР	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.	Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)	0,05…2,00 кГц	0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB
Визуальная индикация	ЖКИ- символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны– натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны-синтезированный звук ЧМ.	-
	Встроенный излучатель- синтезированный звук ЧМ.	-
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	минус 20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более	0,46 кг

Электромагнитный датчик ЭМД-237:
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928; 1024; 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Индуктивная антенна - 301.2
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
