Кабелеискатель «Успех КБИ-306М»

Кабелеискатель «Успех КБИ-306М» [фото №1]

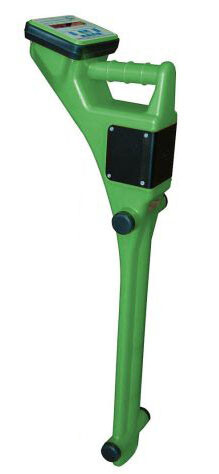

Кабелеискатель «Успех КБИ-306М» [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Прибор предназначен для поиска и трассировки подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей), а также для определения глубины их залегания.

Особенности

Прост в эксплуатации и не требует высокой квалификации персонала.Работа при недостаточном освещении (яркий светодиодный индикатор).
Расширенные возможности: вывод значения измеренной глубины залегания на светодиодный индикатор; определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.Различные режимы индикации (цифровая, линейная шкала).Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
Работа в зимних условиях до – 30 °С.

50часов
Время непрерывной
работы

Решаемые задачи

Поиск мест пересечения трубопроводов и кабеля.

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Рабочие частоты пассивные, кГц 50,100,12-24
Рабочик частоты активные, Гц 512, 1024, 1450, 8928, 9820
Максимальная глубина измерения, м до 10
Максимальная глубина обнаружения, м до 25
Максимальное удаление от генератора, км до 5
Время непрерывной работы без подсветки (LR 11 A/час), ч до 50
Диапазон эксплуатационных температур, °С -40 .. +60
Питание 2 элемента D
Габариты, мм 720x110x150
Вес прибора без чехла, кг 1,700

Общая схема поиска кабельных линий под напряжением и трубопроводов с катодной защитой


В настоящее время для обнаружения подземных инженерных коммуникаций наибольшее распространение получил индукционный метод поиска. В основе метода лежит наличие электромагнитного поля вдоль проводника с током, что позволяет провести поиск и трассировку в пассивном режиме, т.е. без генератора.Доукомплектование трассоискателей и течетрассоискателей серии «Успех» приемником АП-017 который согласован по частотам со всеми существующими моделями «Успех», позволяет расширить возможности комплектов и проводить поиск обесточенных кабелей, водопроводных труб, газо- и нефтепроводов в том числе и без непосредственного подключения к ним.
