Кабелетрассоискатель "Атлет AГ-318"

Товар снят
с производства

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий.

Также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

50 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Функции и решаемые задачи

поиск неисправностей кабельных линий;
определение положения подземных коммуникаций;
прямое цифровое измерение глубины их залегания;

указание направления отклонения от оси коммуникации;
измерение силы тока в коммуникации, определение типа коммуникации.

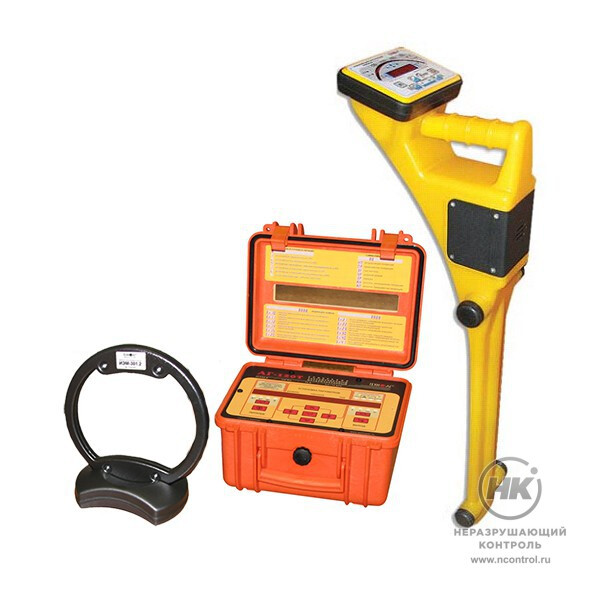

Состав комплекта

приемник АП-017;
генератор АГ-120;
индукционная антенна ИЭМ-301.2.

Особенности приемника

Прост в эксплуатации и не требует высокой квалификации персонала. Работа при недостаточном освещении (яркий светодиодный индикатор).
Расширенные возможности: вывод значения измеренной глубины залегания на светодиодный индикатор; определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу; определение типа подземной коммуникации.
Различные режимы индикации (цифровая, линейная шкала). Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора. Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С.
Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.Работа в зимних условиях до – 30 °С.

Технические характеристики приемника АП-017

Рабочие частоты
Пассивные, Гц	50, 100, 15000
Активные, Гц	512, 1024, 1450, 8928, 9820
Особенности
Максимальная измеряемая глубина, м	До 10
Максимальная глубина обнаружения трассы, м	До 25
Время непрерывной работы, ч	До 50
Источники питания
Питание	2 элемента D
Конструктивные параметры
Габариты, мм	720x110x150
Вес прибора без чехла, кг	1,7
Диапазон эксплуатационных температур, °С	-30 …+60

Технические характеристики автоматического генератора АГ-120:

Частоты генерируемого сигнала	Диапазон 200...9999
Режимы генерации
режим 1	непрерывный
режим 2	кратковременные посылки импульсов
режим 3	трехчастотный
Выходные параметры
Выходные параметры
максимальный в ручном режиме: - непрерывная и трехчастотная генерация,А - импульсные посылки, А	10 15
Максимальное выходное напряжение, В
- при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	24 220 330 140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании	120 непрерывно и «3F»
- с добавлением внешнегоаккумулятора 12В	180 непрерывно и «3F»
- от сетевого блока питания, Вт	70
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм	305х270х194
Масса электронного блока, не более, кг	12
Диапазон эксплуатационных температур, °С	-30 …+60
