Трассоискатель "Успех АГ-408.10"

Товар снят
с производства

Комплект трассопоисковый "Успех АГ-408.10" предназначен для, определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора, определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки, трассировка коммуникаций без непосредственного подключения.

В функционале Трассоискателя "Успех АГ-408.10" присутствуют такие возможности как: трассировка кабеля и определение глубины залегания; поиск места повреждения силового кабеля; поиск металлических трубопроводов и определение глубины залегания; поиск мест пересечения трубопроводов и кабеля; трассировка и контроль изоляции защитных покрытий газопровода.

5 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

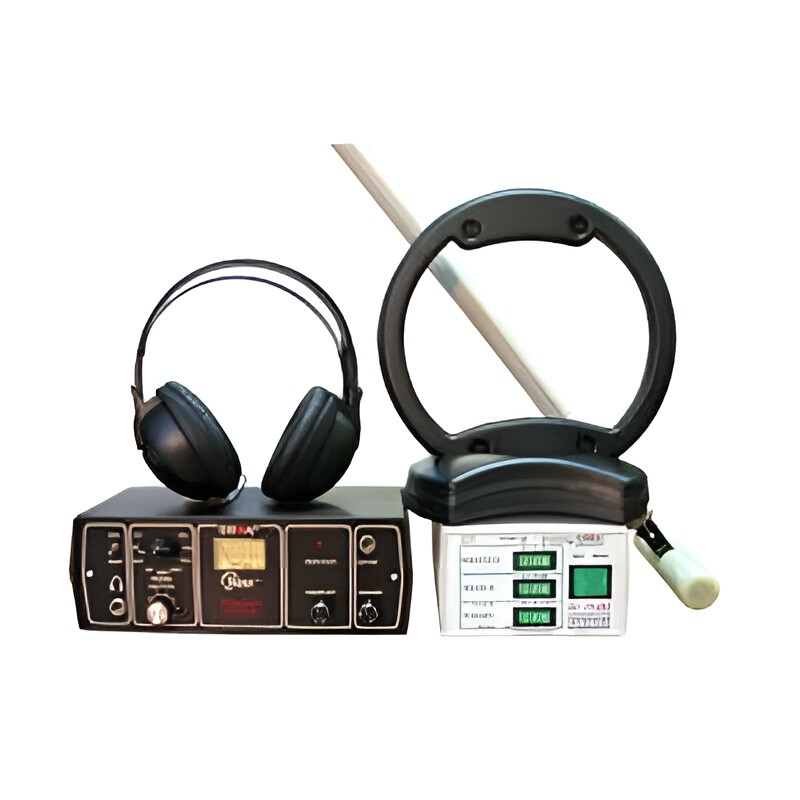

Комплектация

генератор АГ-114M;
приёмник АП-010М;
электромагнитный датчик ЭМД-227М;
антенна рамочная ИЭМ-301.2;

головные телефоны;
провода удлинительные;
дополнительные принадлежности.

Технические характеристики

Генератор АГ-114М
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц	512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккум. 12В/2,2 Ач
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,2

Приёмник АП-010М
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х150
Масса, не более, кг	1,2

Электромагнитный датчик ЭМД-227М
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928; 1024; 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Индуктивная антенна - 301.2
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
