Кабелетрассоискатель "Атлет ТЭК-120"

Купить

Задать вопрос о товаре

В избранное

Сравнить

Кабелетрассоискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 120-270 Вт (в зависимости от режима работы) используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

8 часов
Время зарядки атомных аккумуляторов

Документы в PDF

Скачать карточку в формате PDF

Возможности

Трассировка кабеля и определение глубины залегания. Поиск места повреждения силового кабеля. Поиск металлических трубопроводов и определение глубины залегания. Поиск мест пересечения трубопроводов и кабеля. Трассировка и контроль изоляции защитных покрытий газопровода.

Особенности

мультичастотный генератор (200…10000 Гц) позволяет работать с любым поисковым приемником, как российского, так и импортного производства, использующих данный диапазон частот;
автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
автоматический выбор выходной мощности "интеллектуальной" программой выбора мощности;
встроенный "мультиметр выхода" показывает напряжение, ток, сопротивление и мощность в нагрузке;
высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции;
возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
пониженная частота 512 Гц позволяет более точно определить место прохождения коммуникаций в сложных городских условиях.

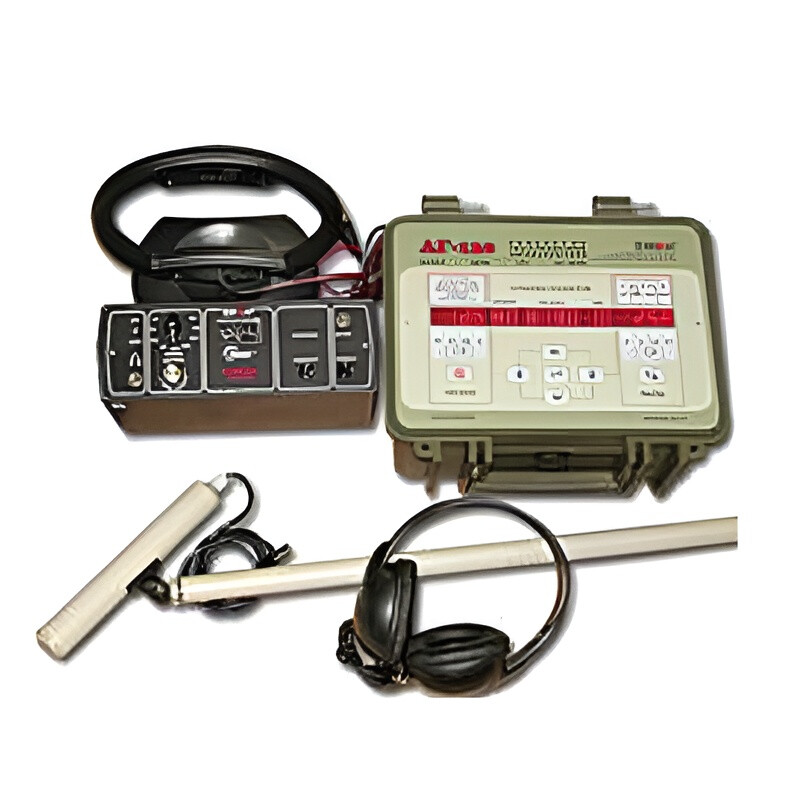

Комплектация

генератор АГ-120;
приемник АП-010М;
электромагнитный датчик ЭМД-227М;
антенна рамочная ИЭМ-301.2;

головные телефоны;
провода соединительные;
дополнительные принадлежности.

Технические характеристики

Генератор АГ-120
Частоты генерируемого сигнала, Гц
частоты f1, f2, f3 («постоянные»)	выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память.
частота f4 («временная»)	выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1	непрерывный «НП»
режим 2 длительность импульса, мс частота следования импульсов, Гц	кратковременные посылки «ПР» 100 1
режим 3 длительность импульса, мс частота следования импульсов, Гц	трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» 100 2,3
Выходные параметры
Выходной ток, А
максимальный в ручном режиме: - непрерывная и трехчастотная генерация - импульсные посылки	10 15
задаваемый для автосогласования	четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	220 330 140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании или от внешнего аккумулятора 24В	120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В	180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом
- от сетевого блока (СБП)	70 на 0,7…200 Ом
ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки
любое Огранич. тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А) - при автономном питании -с добавлением внешнего аккумулятора 12В	4…2200 4…3300
для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В	0…1,2 0…1,8
для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего ак-кумулятора 12В	0…0,8 0…1,2
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час
- непрерывная генерация	1,2 при 120Вт автономно/180Вт с доп. акк. 12В 3 при 60Вт автономно/90Вт с доп. акк. 12В
- импульсные посылки одной частоты	8 при 180Вт автономно/270Вт с доп. акк. 12В 20 при 90Вт автономно/130Вт с доп. акк. 12В
- импульсные посылки трех частот	4 при 120Вт автономно/180Вт с доп. акк. 12В 10 при 60Вт автономно/90Вт с доп. акк. 12В
Время зарядки автономных аккумуляторов не более, час	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы	11...14В / 22…28В ≥24Ач
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1мин)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Автоматическое повторное согласование	при отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона	- все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс.
Габаритные размеры электронного блока (кейса), не более, мм	305х270х194
Вес электронного блока, не более, кг	12
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Класс климатической защиты	IP54 (пылеводонепроницаемый ударопрочный корпус)

Приёмник АП-010М:
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	186х60х25
Масса, не более, кг	1,5

Электромагнитный датчик ЭМД-227М:
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928; 1024
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Индуктивная антенна ИЭМ - 301.2:
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
