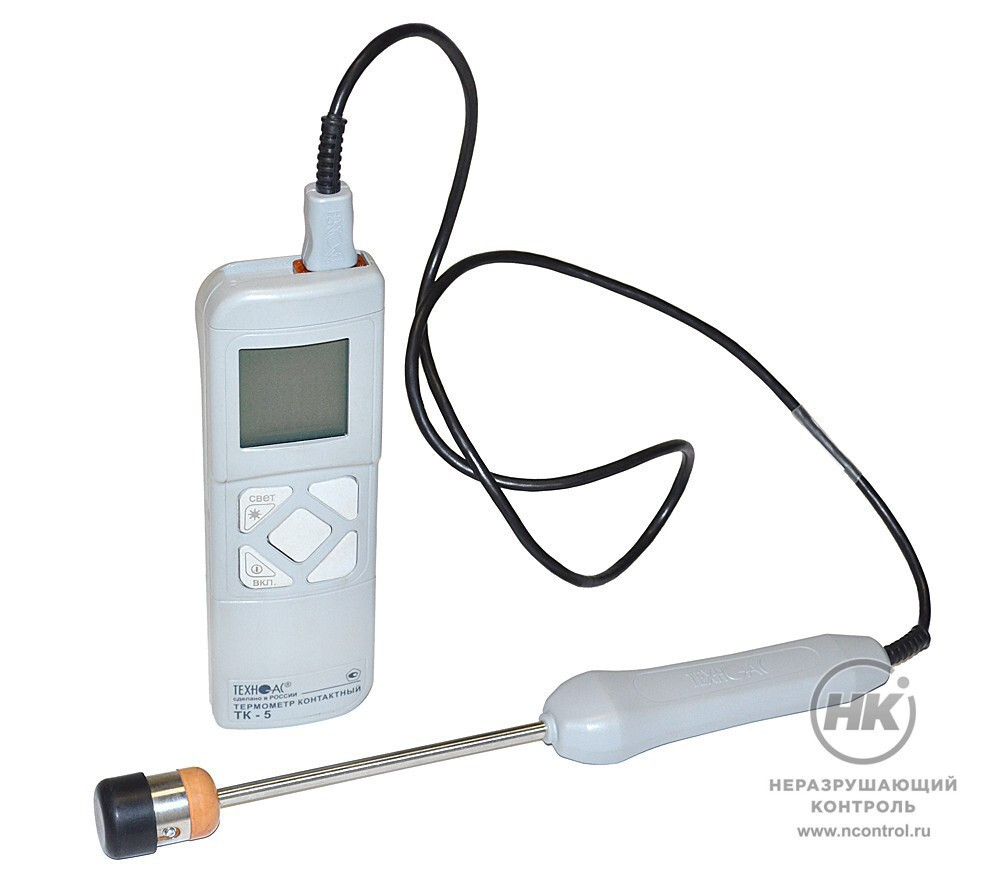

Термометр ТК-5.04

Контактный термометр ТК-5.04, разъём для зонда

ТК-5.04 — цифровой термометр, измеряющий температуру жидкостей, газов, сыпучих сред и твёрдых поверхностей посредством прямого контакта зонда с объектом. Диапазон измеряемых температур составляет от -100 до +1 600 °С в зависимости от подключенного зонда. К выбору предлагается 22 типа сменных датчиков.

Контактные термометры ТК-5.04 находят применение на машиностроительных и металлургических предприятиях, в сферах энергетики и коммунального хозяйства. Для использования прибора на производствах пищевых продуктов получены все необходимые разрешительные документы. Термометр зарегистрирован в Госреестрах СИ России, Белоруссии, Армении, Киргизии и Казахстане. Приборы серии ТК-5 поверяются только вместе с зондами. Первичная поверка включена в стоимость.

Прибор состоит из электронного блока и подключаемых зондов, которые имеют различные модификации в зависимости от способа контактирования со средой. Чувствительными элементами зондов являются термопреобразователи ХА (К) с номинальными статическими характеристиками по ГОСТ Р 8.585.

Электронный блок ТК-5.04 преобразует сигнал с выхода термоэлектрического преобразователя зонда в единицы информации, которая отображается на ЖК-дисплее. Для удобства использования цифры на индикаторе увеличены в 1,5 раза по сравнению с предыдущими версиями прибора. Для работы в затемнённых условиях предусмотрена функция подсветки экрана.

Порядок измерения

Подключение зонда к электронному блоку прибора.
Включение контактного термометра ТК-5.04.
Помещение зонда в среду или на поверхность объекта измерения.
После стабилизации показаний на дисплее можно считать информацию.

350 часов
Время работы от одного комплекта батарей

Особенности

широкий выбор из 22 сменных зондов для разных объектов и сред;
автоматическое определение типа подключенного зонда;
ЖК-индикатор с большими и легкочитаемыми цифрами и подсветкой;
единица измерения младшего разряда 1 °С;

автоматическое отключение прибора через 5 мин бездействия, а также при разряде батарей;
питание электронного блока от 2 стандартных элементов типа АА;
индикация пониженного напряжения питания;
низкое энергопотребление.

Технические характеристики совместимых зондов

Наименование	Диапазон измерения температуры	Тепловая инерция	Тип	Измеряемая среда
ЗПГ 150 ЗПГ 300 ЗПГ 500	от -40 до +200 °С от -40 до +300 °С от -40 до +600 °С	6 с	Зонд погружаемый	Жидкости, рыхлые сыпучие материалы
ЗПГУ 150 ЗПГУ 300 ЗПГУ 500 ЗПГУ 1000 ЗПГУ1500	от -40 до +200 °С от -40 до +300 °С от -40 до +600 °С от -40 до +600 °С от -40 до +600 °С	6 с	Зонд погружаемый усиленный	Вязкие жидкости и плотные сыпучие материалы: патока, асфальт, песок, бетон, резина
ЗПГН	от -40 до +200 °С	6 с	Зонд погружаемый для нефтепродуктов и жидкостей	Бензин, керосин, соляр, спирт
ЗПГТ	от -40 до +200 °С	6 с	Зонд погружаемый для вязких нефтепродуктов и жидкостей	Нефть, мазут, масла
ЗВ 150 ЗВ 500 ЗВ 1000	от -40 до +200 °С от -40 до +600 °С от -40 до +600 °С	2 с	Зонд воздушный	Газовые среды
ЗПВ 150 ЗПВ 300 ЗПВ 500 ЗПВ 1000	от -40 до +250 °С от -40 до +250 °С от -40 до +250 °С от -40 до +250 °С	10 с	Зонд поверхностный	Поверхности твёрдых объектов
ЗПИ 300 ЗПИ 500	от -40 до +250 °С от -40 до +250 °С	10 с	Зонд поверхностный изогнутый	Поверхности твёрдых объектов
ЗПДИ 300 ЗПДИ 500	от -40 до +250 °С от -40 до +250 °С	10 с	Зонд поверхностный изогнутый для движущихся поверхностей	Движущиеся поверхности твёрдых объектов
ЗПМ	от -40 до +80 °С	20 с	Зонд поверхностный магнитный	Поверхности твёрдых объектов
ЗПВВ 300 ЗПВВ 500 ЗПВВ 1000	от -40 до +500 °С от -40 до +500 °С от -40 до +500 °С	10 с	Зонд поверхностный высокотемпературный	Поверхности твёрдых объектов
ЗВТ.L	от -100 до +800 °С	–	Зонд внешней термопары	Термопара типа L
ЗВТ.K	от -100 до +1 300 °С	–	Зонд внешней термопары	Термопара типа K
ЗВТ.B	от +600 до +800 °С	–	Зонд внешней термопары	Термопара типа B
ЗВТ.R	от 0 до +1 600 °С	–	Зонд внешней термопары	Термопара типа R
ЗВТ.S	от 0 до +1 600 °С	–	Зонд внешней термопары	Термопара типа S

Технические характеристики ТК-5.04

Диапазон измеряемых температур	от -100 до +1 600 °С в зависимости от типа зонда
Относительная погрешность измерения	±1%
Цена единицы младшего разряда	1 °С
Питание	от 2 элементов питания типа АА или 2 аккумуляторов типа АА
Напряжение питания	3 В
Потребляемая мощность	0,03 Вт
Условия эксплуатации
– температура воздуха	от -20 до +50 °С
– относительная влажность	до 90%
– атмосферное давление	84 – 106 кПа
Длина соединительного кабеля	не менее 1 м, под заказ возможно увеличение длины
Габариты электронного блока	61×185×36 мм
Масса электронного блока	0,2 кг
