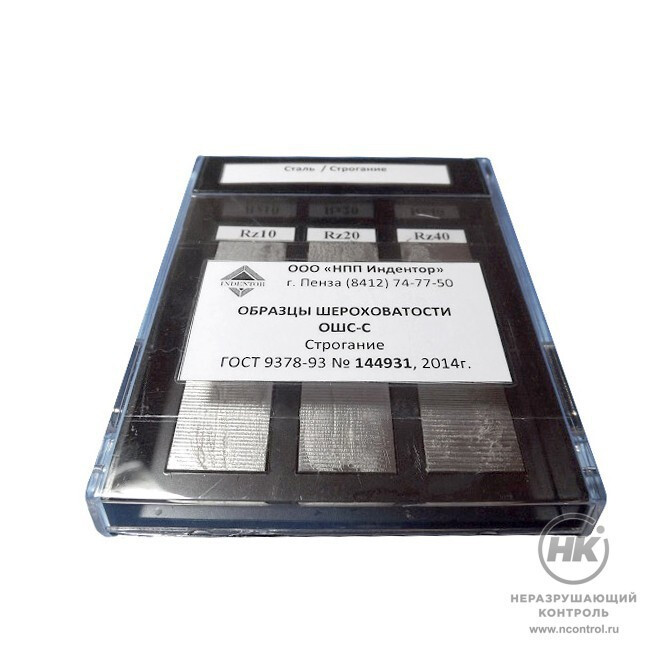

Образцы шероховатости строгания ОШС-С

ОШС-С — металлические образцы с эталонными параметрами шероховатости для обработки строганием. Применяются на машиностроительных, приборостроительных, ремонтных предприятиях для контроля шероховатости поверхности на различных производственных этапах. Изготовлены согласно ГОСТ 9378-93.

Образцы представляют собой плоские плитки, выполненные из стали, меди, латуни, алюминия, чугуна. Доступны к заказу меры из титана и других материалов, а также меры с нестандартными показателями шероховатости.

Обработка строганием

Строгание — способ ручной или механической обработки. С неподвижной детали снимается слой материала посредством резца, движущимся возвратно-поступательно по горизонтали или по вертикали. Второй вариант работы станка обратный: закреплённый резец неподвижен относительно детали. Строганием обрабатывают металлы, дерево, пластмассу, эбонит. Дерево обрабатывают и на станках, и вручную. Металлы строгают только на станках.

Инструменты для ручной обработки строганием: шерхебель, рубанок, фуганок, стамеска. Станки бывают поперечно- и продольно-строгальные, кромко-строгальные, строгально-долбёжные и другие. Характеризуются скоростью резания, за которую принимается скорость движения резца либо изделия в зависимости от типа станка.

Особенности

  • 3 года действия поверки для образцов, изготовленных с помощью соответствующего способа обработки;
  • 5 лет действия поверки для образцов, изготовленных с помощью гальванопластики;
  • можно использовать в цехе на рабочем месте сразу после обработки детали;
  • возможность изготовления мер под заказ;
  • плоская форма образцов.

Образцы шероховатости строгания ОШС-С

Маркировка набора Шероховатость образцов Сталь Чугун Латунь Алюминий Медь
ОШС-С 0,4...12,5 Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-С 0,5...12,5 Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-С 0,8...6,3 Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-С 0,63...20 Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-С 0,5...20 Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-С 1,6...25 Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-С 2,5...30 Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-С 2...20 Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-С Rz 20...320 Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-С Rz 10...160 Rz 10; 20; 40; 60; 80; 160 мкм + + + + +
Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter, чтобы помочь нам ее исправить.
Цена: 0 По запросу RUB
Заказать Добавить в закладки
Производитель
Thermo Fisher Scientific
