Образцы шероховатости расточки ОШС-Р

Купить
В избранноеВ избранное
СравнитьСравнить

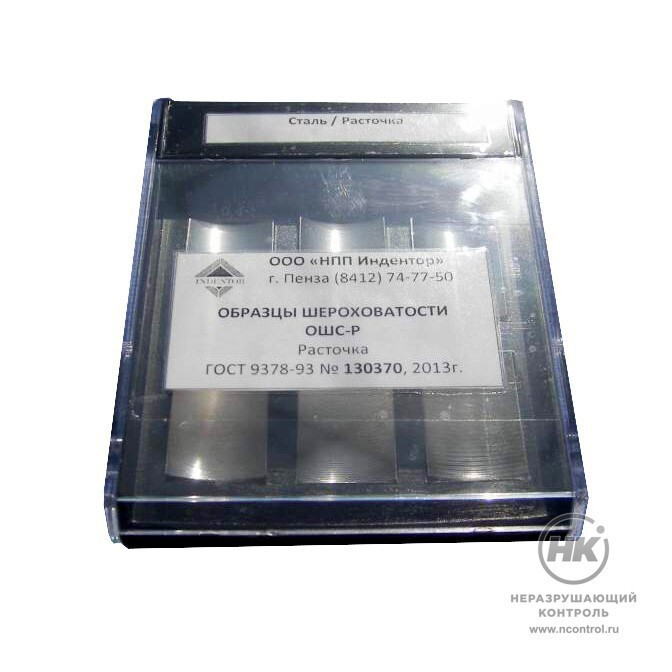

ОШС-Р — металлические образцы с эталонными параметрами шероховатости для обработки расточкой. Применяются на машиностроительных, приборостроительных, ремонтных предприятиях для контроля шероховатости поверхности на различных производственных этапах. Изготовлены согласно ГОСТ 9378-93.

Образцы представляют собой цилиндрические вогнутые плитки, выполненные из стали, меди, латуни, алюминия, чугуна. Доступны к заказу меры из титана и других материалов, а также меры с нестандартными показателями шероховатости.

Документы в PDF

Обработка расточкой

Расточка — способ срезания тонких слоев металла с поверхности детали для получения отверстия заданного размера. Выполняется с помощью расточного резца на токарном станке. Это одна из самых сложных операций в металлообработке. Проводится при специфических требованиях к отверстию: точности его положения, небольшой длине или необходимости прямого угла между осью отверстия и нормалью.

Диаметр растачиваемого отверстия может составлять от нескольких миллиметров до нескольких метров. Также расточка включает в себя нарезку фасок, выемок, канавок, заточку под углом и т.д.

Особенности

  • форма образцов цилиндрическая вогнутая;
  • можно использовать в цехе на рабочем месте сразу после обработки детали;
  • возможность изготовления мер под заказ;
  • 3 года действия поверки для образцов, изготовленных с помощью соответствующего способа обработки;
  • 5 лет действия поверки для образцов, изготовленных с помощью гальванопластики.

Образцы шероховатости расточки ОШС-Р

Маркировка набора Шероховатость образцов Сталь Чугун Латунь Алюминий Медь
ОШС-Р 0,4...12,5 Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Р 0,5...12,5 Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Р 0,8...6,3 Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-Р 0,63...20 Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Р 0,5...20 Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Р 1,6...25 Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-Р 2,5...30 Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-Р 2...20 Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-Р Rz 20...320 Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-Р Rz 10...160 Rz 10; 20; 40; 60; 80; 160 мкм + + + + +
