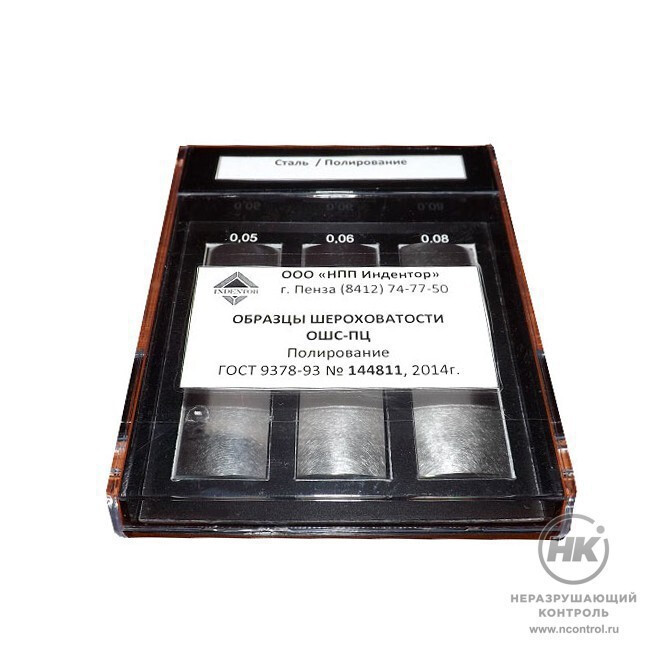

Образцы шероховатости полирования ОШС-ПП, ОШС-ПЦ

Купить

Задать вопрос о товаре

В избранное

Сравнить

ОШС-ПП, ОШС-ПЦ — металлические образцы с эталонными параметрами шероховатости для обработки полированием. Применяются на машиностроительных, приборостроительных, ремонтных предприятиях для контроля шероховатости поверхности на различных производственных этапах. Изготовлены по ГОСТ 9378-93.

Образцы представляют собой плоские или цилиндрические плитки, выполненные из стали, меди, латуни, алюминия, чугуна. Доступны к заказу меры из титана и других материалов, а также меры с нестандартными показателями шероховатости.

Документы в PDF

Скачать карточку в формате PDF

Обработка полированием

Полирование— это метод снятия тончайших слоёв материала с поверхности детали повторяющимися движениями для придания ей минимально возможной шероховатости и зеркального блеска. Может исполняться ручным или механическим способом. Как метод исполнения полирование может использовать механизмы, химические или электролитические реакции, а также ионное облучение.

Для достижения блеска при ручной полировке поверхности используют полировальные пасты. Приполировании металла их наносят между бруском, обтянутым мягким материалом, и поверхностью детали.
Дляполировки неметаллов вместо паст используют тонкие абразивные материалы, подавая их наполировальной палочке или деревянном бруске.

Чаще всего для финишной обработки используют следующие материалы: алмаз, корунд, карбиды кремния, титана, циркония, борид гафния, нитрид титана, диоксиды олова, титана, крокус, сурик, окись церия, мел, оксид хрома, порошки «Полирит», «Аэросил», «Элплаз».

Для механического машинного полирования используют бормашину, шлифовальные машины и электроточило. Во всех трёх механизмах можно отрегулировать частоту вращения полировального инструмента: круга, ленты или щётки. Полировальные круги и ленты чаще всего изготавливают из войлока, хлопчатобумажных тканей, шерсти, кожи, а щётки— из латуни или щетины.

Особенности

цилиндрическая или плоская форма образцов взависимости от вида полирования;
можно использовать в цехе на рабочем месте сразу после обработки детали;
возможность изготовления мер под заказ;

3 года действия поверки для образцов, изготовленных с помощью соответствующего способа обработки;
5 лет действия поверки для образцов, изготовленных с помощью гальванопластики.

Образцы шероховатости полирования плоского ОШС-ПП

Маркировка набора	Шероховатость образцов	Сталь	Латунь	Алюминий	Медь
ОШС-ПП 0,05...0,2	Ra 0,05; 0,06; 0,08; 0,1; 0,16; 0,2 мкм	+	+	+	+
ОШС-ПП 0,04...0,2	Ra 0,04; 0,06; 0,08; 0,1; 0,16; 0,2 мкм	+	+	+	+
ОШС-ПП 0,025...0,2	Ra 0,025; 0,04; 0,08; 0,1; 0,16; 0,2 мкм	+	+	+	+
ОШС-ПП 0,025...0,4	Ra 0,025; 0,05; 0,1; 0,16; 0,2; 0,4 мкм	+	+	+	+

Образцы шероховатости полирования цилиндрического ОШС-ПЦ

Маркировка набора	Шероховатость образцов	Сталь	Латунь	Алюминий	Медь
ОШС-ПЦ 0,05...0,2	Ra 0,05; 0,06; 0,08; 0,1; 0,16; 0,2 мкм	+	+	+	+
ОШС-ПЦ 0,04...0,2	Ra 0,04; 0,06; 0,08; 0,1; 0,16; 0,2 мкм	+	+	+	+
ОШС-ПЦ 0,025...0,2	Ra 0,025; 0,04; 0,08; 0,1; 0,16; 0,2 мкм	+	+	+	+
ОШС-ПЦ 0,025...0,4	Ra 0,025; 0,05; 0,1; 0,16; 0,2; 0,4 мкм	+	+	+	+
