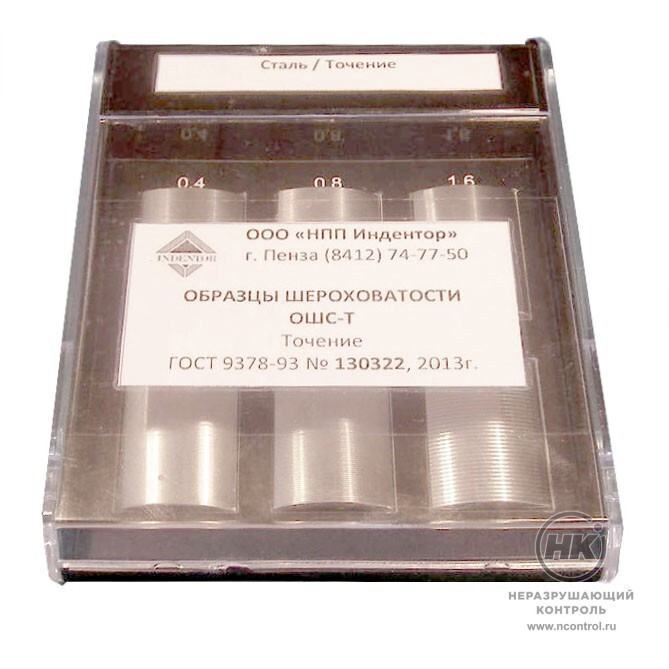

Образцы шероховатости точения ОШС-Т, ОШС-ТТ

ОШС-Т, ОШС-ТТ — металлические образцы с эталонными показателями шероховатости для обработки точением. Находят применение на предприятиях машиностроения, приборостроения и ремонта для контроля шероховатости поверхности изделий на разных производственных этапах. Изготовлены согласно ГОСТ 9378-93.

Образцы точения представляют собой плоские плитки. Образцы торцового точения имеют цилиндрическую выпуклую форму. Выпускаются стальные, латунные, медные, алюминиевые, чугунные плитки. Доступны к заказу меры из титана и других материалов, а также меры с нестандартными показателями шероховатости.

Обработка точением

Точение — это способ изготовления и обработки деталей, имеющих ось вращения. Для этого используют токарный станок. Его конструкция обеспечивает вращение заготовки и поступательное движение режущего инструмента. За счёт одновременных движений резания и подачи снимается слой материала.

Чаще всего, нарезают валы, диски, втулки, оси, гайки, фланцы, кольца, муфты. Станок помогает обработать внутреннюю и внешнюю поверхности детали, подрезать плоскую торцевую поверхность, разрезать одну заготовку на несколько частей, например, чтобы отделить готовую деталь от заготовки.

Особенности

  • цилиндрическая выпуклая форма у ОШС-Т, плоская форма у образцов ОШС-ТТ;
  • можно использовать в цехе на рабочем месте сразу после обработки детали;
  • возможность изготовления мер под заказ;
  • 3 года действия поверки для образцов, изготовленных с помощью соответствующего способа обработки;
  • 5 лет действия поверки для образцов, изготовленных с помощью гальванопластики.

Образцы шероховатости точения ОШС-Т

Маркировка набора Шероховатость образцов Сталь Чугун Латунь Алюминий Медь
ОШС-Т 0,4...12,5 Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Т 0,5...12,5 Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-Т 0,8...6,3 Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-Т 0,63...20 Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Т 0,5...20 Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-Т 1,6...25 Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-Т 2,5...30 Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-Т 2...20 Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-Т Rz 20...320 Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-Т Rz 10...160 Rz 10; 20; 40; 60; 80; 160 мкм + + + + +


Образцы шероховатости торцового точения ОШС-ТТ

Маркировка набора Шероховатость образцов Сталь Чугун Латунь Алюминий Медь
ОШС-ТТ 0,4...12,5 Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ТТ 0,5...12,5 Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм +   + + +
ОШС-ТТ 0,8...6,3 Ra 0,8; 1,6; 3,2; 6,3 мкм +   + + +
ОШС-ТТ 0,63...20 Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ТТ 0,5...20 Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм +   + + +
ОШС-ТТ 1,6...25 Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм + + + + +
ОШС-ТТ 2,5...30 Ra 2,5; 5; 10; 20; 25; 30 мкм + + + + +
ОШС-ТТ 2...20 Ra 2; 4; 8; 10; 15; 20 мкм + + + + +
ОШС-ТТ Rz 20...320 Rz 20; 40; 60; 80; 160; 320 мкм + + + + +
ОШС-ТТ Rz 10...160 Rz 10; 20; 40; 60; 80; 160 мкм + + + + +
