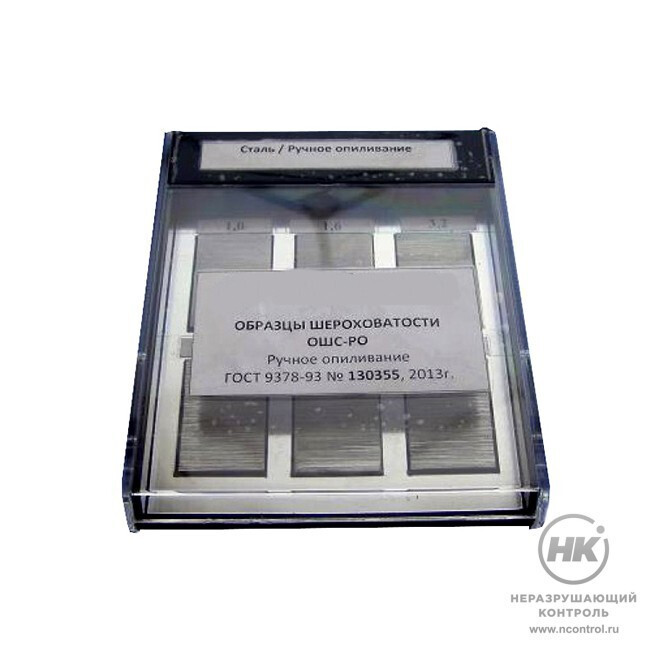

Образцы шероховатости ручного опиливания ОШС-РО

Купить

Задать вопрос о товаре

В избранное

Сравнить

ОШС-РО — металлические образцы с эталонными параметрами шероховатости для обработки ручным опиливанием. Применяются на машиностроительных, приборостроительных, ремонтных предприятиях для контроля шероховатости поверхности на различных производственных этапах. Изготовлены по ГОСТ 9378-93.

Образцы представляют собой плоские плитки, выполненные из стали, меди, латуни, алюминия, чугуна. Доступны к заказу меры из титана и других материалов, а также меры с нестандартными показателями шероховатости.

Документы в PDF

Скачать карточку в формате PDF

Обработка ручным опиливанием

Ручное опиливание— это способ обработки материала путём снятия тонких слоёв с припуска инструментами для опиливания. Позволяет получить точные окончательные размеры и шероховатость поверхности изделия. Инструменты для опиливания: напильник, надфиль, рашпиль. Материал— сталь.

Напильники подразделяются на слесарные — общего назначения и для специальных работ; и машинные — для заточки инструмента и контроля твёрдости. Зубья самого напильника могут быть высечены, фрезерованы или нарезаны. Благодаря перекрёстному направлению насечки на опиливаемой поверхности не остаётся следов от движения зубьев.

Особенности

3 года действия поверки для образцов, изготовленных с помощью соответствующего способа обработки;
5 лет действия поверки для образцов, изготовленных с помощью гальванопластики;

можно использовать в цехе на рабочем месте сразу после обработки детали;
возможность изготовления мер под заказ;
плоская форма образцов.

Образцы шероховатости ручного опиливания ОШС-РО

Маркировка набора	Шероховатость образцов	Сталь	Латунь	Алюминий	Медь
ОШС-РО Rz 2,5...80	Rz 2,5; 5; 10; 20; 40; 80 мкм	+	+	+	+
ОШС-РО 1,0...15	Ra 1,0; 1,6; 3,2; 6,3; 12,5; 15 мкм	+	+	+	+
