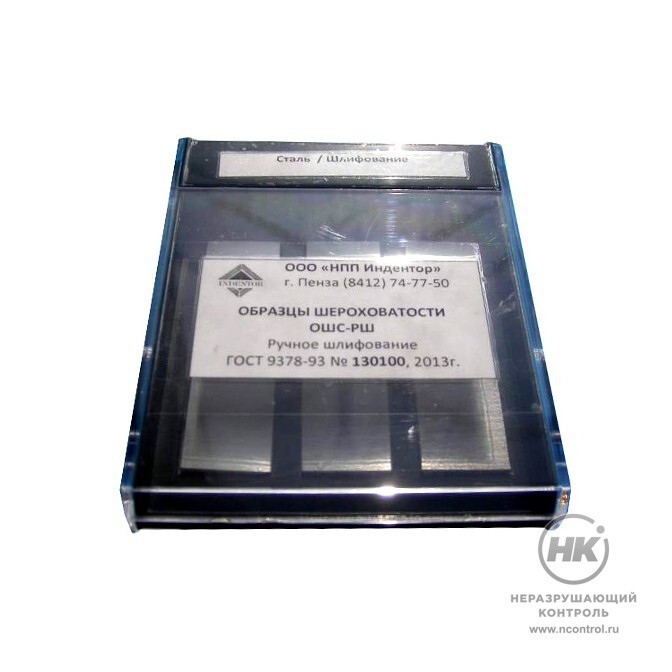

Образцы шероховатости ручного шлифования ОШС-РШ

Купить

Задать вопрос о товаре

В избранное

Сравнить

ОШС-РШ — металлические образцы с эталонными параметрами шероховатости для обработки ручным шлифованием. Применяются на машиностроительных, приборостроительных, ремонтных предприятиях для контроля шероховатости поверхности исполнителем на различных производственных этапах. Изготовлены согласно ГОСТ 9378-93.

Образцы представляют собой плоские плитки, выполненные из стали, меди, латуни, алюминия, чугуна. Доступны к заказу меры из титана и других материалов, а также меры с нестандартными показателями шероховатости. Поставляем меры шероховатости комплектами и поштучно.

Документы в PDF

Скачать карточку в формате PDF

Обработка ручным шлифованием

Ручное шлифование — способ снятия тонкого слоя материала с поверхности твёрдых и/или хрупких металлических деталей. При ручной обработке используются: наждачная бумага, шкурка, лента, лепестковый шлифовальный круг. Качество ручного шлифования зависит от используемых материалов и мастерства исполнителя.

Особенности

3 года действия поверки для образцов, изготовленных с помощью соответствующего способа обработки;
5 лет действия поверки для образцов, изготовленных с помощью гальванопластики;

можно использовать в цехе на рабочем месте сразу после обработки детали;
возможность изготовления мер под заказ;
плоская форма образцов.

Образцы шероховатости ручного шлифования ОШС-РШ

Маркировка набора	Шероховатость образцов	Сталь	Чугун	Латунь	Алюминий	Медь
ОШС-РШ Rz 0,5...10	Rz 0,5; 1; 2; 4; 8; 10 мкм	+	+	+	+	+
ОШС-РШ 0,1...1,6	Ra 0,1; 0,2; 0,4; 0,8; 1,25; 1,6 мкм	+	+	+	+	+
ОШС-РШ 0,1...3,2	Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм	+		+	+	+
ОШС-РШ Rz 2,5...15	Rz 2,5; 3,2; 5; 6,3; 12,5; 15 мкм		+
ОШС-РШ 0,5...6,3	Ra 0,5; 1,0; 1,25; 2,5; 5; 6,3 мкм		+
