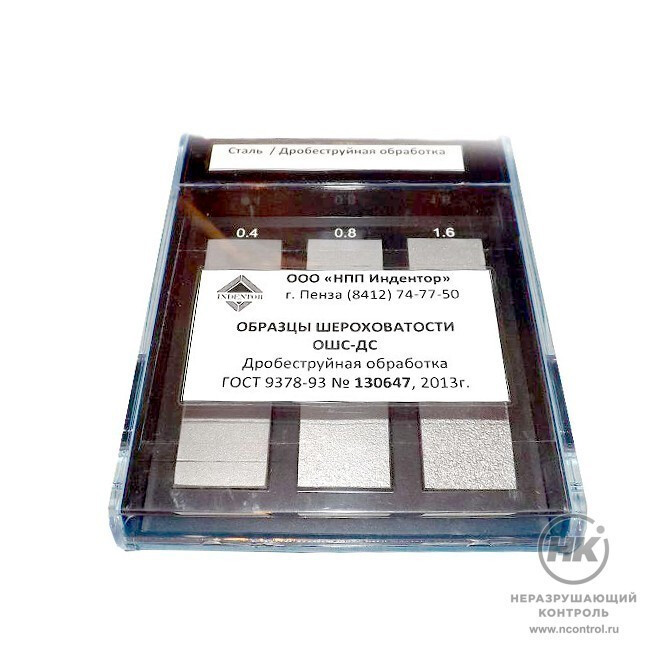

Образцы шероховатости дробеструйной обработки ОШС-ДС

ОШС-ДС — металлические образцы с эталонными параметрами шероховатости для дробеструйной обработки. Применяются на машиностроительных, приборостроительных, ремонтных предприятиях для контроля шероховатости поверхности на различных производственных этапах. Изготовлены согласно ГОСТ 9378-93.

Образцы представляют собой плоские плитки, выполненные из стали, меди, латуни, алюминия, чугуна. Доступны к заказу меры из титана и других материалов, а также меры с нестандартными показателями шероховатости.

Дробеструйная обработка

Представляет собой технологию подачи стальной дроби, разогнанной потоком газа, на поверхность металла. От размера и свойств дроби зависит скорость и результат обработки.

Области применения

  1. Очищение от старых покрытий, ржавчины в короткие сроки. Каждая частица дроби при ударе о металл деформирует поверхность. Металл пытается вернуть изначальную форму, и как ответная реакция — возникает высокое сжимающее напряжение в верхнем слое.
  2. Защита металла от коррозийных и усталостных повреждений. Повреждения металла появляются на его поверхности. Полученный после дробеструйной обработки холоднодеформированный слой имеет высокое сжимающее напряжение, повышает прочность металла, защищая поверхность от возникновения дефектов.
  3. Придание поверхности металла шероховатого или матового вида за счёт очищения от мелких неровностей — стружки или окалины. Можно очистить и улучшить внешний вид даже старого, почти полностью покрытого ржавчиной металла.

Особенности

  • 3 года действия поверки для образцов, изготовленных с помощью соответствующего способа обработки;
  • 5 лет действия поверки для образцов, изготовленных с помощью гальванопластики;
  • можно использовать в цехе на рабочем месте сразу после обработки детали;
  • возможность изготовления мер под заказ;
  • плоская форма образцов.

Образцы шероховатости дробеструйной обработки ОШС-ДС

Маркировка набора Шероховатость образцов Сталь Чугун Латунь Алюминий Медь
ОШС-ДС 0,4...12,5 Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм + + + + +
ОШС-ДС 0,2...25 Ra 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм + + + + +
ОШС-ДС 0,8...25 Ra 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм + + + + +
ОШС-ДС Rz 10...60 Rz 10; 20; 40; 60 мкм + + + + +
ОШС-ДС Rz 20...80 Rz 20; 40; 60; 80 мкм + + + + +
ОШС-ДС Rz 40...120 Rz 40; 60; 80; 120 мкм + + + + +
ОШС-ДС Rz 10...120 Rz 10; 20; 40; 60; 80; 100; 120 мкм + + + + +
Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter, чтобы помочь нам ее исправить.
Цена: 0 По запросу RUB
Заказать Добавить в закладки
Производитель
Thermo Fisher Scientific
