Proceq Flaw Detector 100 - дефектоскоп, сочетающий классический метод УЗК с поддержкой ФР. Подходит как для контроля сварных швов, так и для инспекции сложных геометрических форм, в том числе с картированием коррозии. Также применяется для составления карты коррозии и контроля композитных материалов.
В зависимости от модели дефектоскоп совместим с ФР преобразователями до 64 элементов. S-скан, L-скан, виды сверху и сбоку отображаются в реальном времени. Время работы без подзарядки до 7 часов.
до 500мм Измерение глубины залегания дефекта с применением ФАР

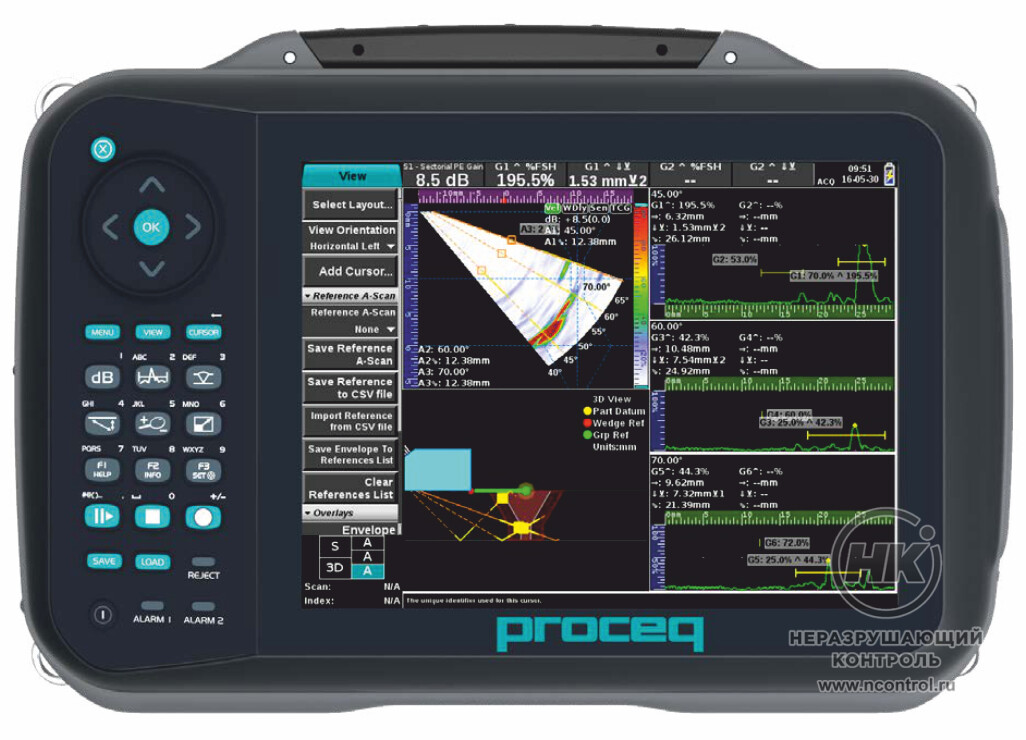

Дефектоскоп Proceq Flaw Detector 100 выпускается в корпусе с пылевлагозащитой IP 66. Прибор максимально защищен от пыли и может работать в условиях максимальной относительной влажности окружающего воздуха от 5 до 95% без конденсации. Это значит, что дефектоскоп можно полить направленным потоком воды, например, из мойки высокого давления.
На передней панели корпуса размещен экран с интуитивно понятным интерфейсом. С боковых и задних сторон корпуса расположены разъемы для подключения питания, BNC, LEMO и USB-порты.
Программное обеспечение
ПО Proceq FD Viewer и его обновления доступны на официальном сайте Proceq. В базовой версии прибора уже предустановлены разъемы для работы с ФР и TOFD-методом. Код для активации данных методов доступен по отдельному заказу.
Точность предварительных настроек
Перед началом работы вводятся физические характеристики объекта контроля.Если это сварной шов, уточняется его геометрия, углы и зазоры. В случае неправильно заданных параметров ПО выдаст ошибку и рекомендации по устранению.
Скорости продольной и/или поперечной волн можно ввести вручную или найти с помощью функции расчета скорости.
Если датчик работает с призмой, её тип также необходимо задать. ПО поддерживает описание плоских, осевых вогнутых и осевых выпуклых поверхностей призм. Также необходимо задать геометрический план сканирования: согласно многим нормативным документам положение датчиков относительно сварного шва должно быть известно и может быть задано в приборе.
Доступные для просмотра виды
Обозначение в меню
Расшифровка
A
A-Скан
B
B-Скан
C
C-Скан
D
D-Скан
S
S-Скан
TOP
Вид сверху
END
Вид с торца
TOFD
Вид TOFD
MTOP
Объединенный вид сверху
MC
Объединенный C-скан
B-LOG
Толщина B-скана
Переключение между режимами работы
Дефектоскоп работает в 4-х возможных режимах:
Рабочий режим
Стоп
Пауза
Запись
Выступающие кнопки навигации на передней части корпуса позволяют быстро и удобно переключаться между режимами. Текущий режим отображается на экране прибора.
Также дефектоскоп выводит на экран информацию о текущей сессии контроля и состоянии прибора. Для подробных настроек конфигурации и справочной информации в интерфейсе доступно отдельное меню.
Просмотр данных в реальном времени
Окно настроек конфигурации
Отчеты в форматах PDF и PNG
Расширение файла
Описание
.utcfg и .utdata
Комбинация этих файлов содержит всю информацию о конфигурации прибора на момент проведения контроля: датчик, призма, тип сканирования, положение каждого курсора, макет, цветовая палитра. Расшифровываются в ПО
.pdf
Отчеты формируются в формате PDF, а также с экрана прибора можно просмотреть любой другой PDF-файл
.png
Снимки экрана сохраняются в формате PNG
Файлы всех перечисленных форматов можно просматривать на экране дефектоскопа.
Области применения
Сварные швы трубопроводов
Инспекция деталей широкого применения
Сложные геометрические формы
Литые и кованые детали
Разделение слоев деталей из композиционных материалов для самолетов
