Портативный дефектоскоп Proceq UT8000

Купить

Задать вопрос о товаре

Портативный ультразвуковой дефектоскоп Proceq UT8000 с диапазоном частот 0,5–20 МГц предназначен для контроля металлических и композитных материалов. Поддерживает А-скан, подключается к планшету через Wi-Fi. Прибор соответствует стандартам EN 12668-1, ASTM E317 - 16, класс защиты корпуса - IP67. Диапазон рабочих температур от -10 до + 50 °C.

Прибор подходит как для стандартных задач контроля, таких, как сварные швы трубопроводов и деталей широкого применения, так и для нестандартных. Это контроль сложных геометрических форм, литых и кованых деталей, контроль с картированием коррозии, толщинометрия и контроль под покрытиями.

IP67
Класс защиты прибора

Документы в PDF

Скачать карточку в формате PDF

Краткое руководство

Принцип работы

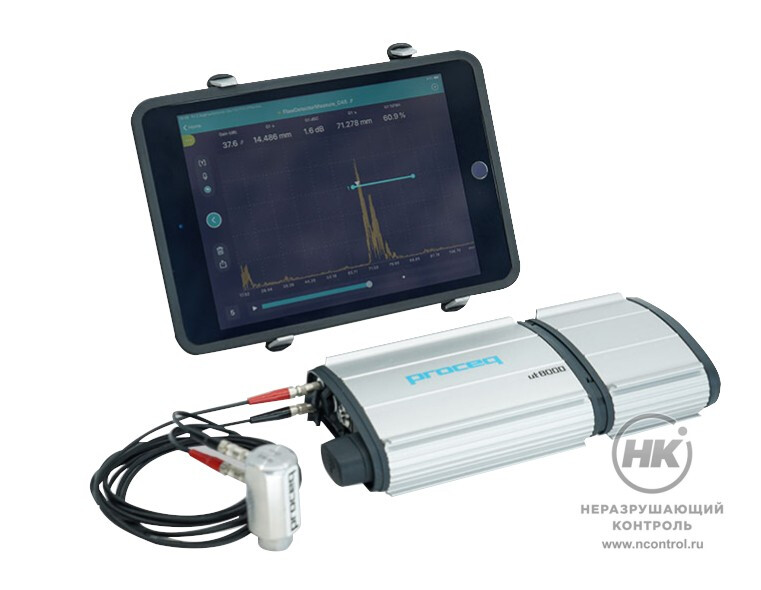

Ультразвуковой дефектоскоп Proceq UT8000 поставляется в комплекте с планшетом iPad и приложением Proceq Flaw Detector Live для планшета.

Портативный дефектоскоп Proceq UT8000 фото 1

Подготовка к работе

Портативный дефектоскоп Proceq UT8000 фото 2

Дефектоскоп Proceq UT8000 состоит из базового блока и съемного батарейного отсека. Установка проводится до щелчка от соединения деталей.
На задней части корпуса дефектоскопа размещен QR-код. Он предназначен для начальной настройки планшета в связке с дефектоскопом. Для настройки потребуется подключение планшета к сети Интернет.

Питание

Дефектоскоп Proceq UT8000 может работать на питании от:

аккумуляторной батареи,
стандартного блока питания,
зарядного устройства USB 2.0
зарядного кабеля USB C.

Требуется переменный ток 100-240 В, 50-60 Гц.

База данных для машинного обучения

Для облегчения процедуры проверки в базе данных прибора сохраняются все измерения. Есть возможность в ручном режиме добавить к файлу данных геолокацию и комментарии в формате текста, звука или изображения.

Сохраненные данные контроля можно экспортировать в формате, подходящем для машинного обучения.

Портативный дефектоскоп Proceq UT8000 фото 3

Базовая и дополнительная комплектация

Базовый комплект UT8000 включает:

Электронный блок
Аккумуляторный блок
Аккумуляторные батареи
Источник питания
Крепление на ремень
Отвертка
Документация
Транспортировочный кейс

Дополнительные принадлежности для дефектоскопа представлены держателем планшета, запасным аккумуляторным блоком и широким ассортиментом преобразователей, кабелей и калибровочных блоков.

Портативный дефектоскоп Proceq UT8000 фото 4

Особенности

Дисплей - любое совместимое устройство iPad от Apple® (iOS 10 или выше)
Память до 1 ТБ (в зависимости от модели iPad)
Беспроводное соединение с iPadчерез Wi-Fi
Частота оцифровки 125 МГц
Экспорт таблиц в HTML
Английский, немецкий, французский, испанский, китайский, японский, корейский языки интерфейса
Срок службы аккумуляторной батареи 5 часов
Класс защиты IP67

Портативный дефектоскоп Proceq UT8000 фото 5

Технические характеристики

Соответствие стандартам	EN 12668-1:2010; ASTM E317-16
Языки пользовательского интерфейса	Английский, испанский, французский, немецкий, японский, китайский, корейский
Подключение преобразователя	LEMO 00
Хранение данных	До 1 терабайта (ТБ), в зависимости от модели iPad
Тип батареи и время работы	6 аккумуляторов AA; 5 ч автономной работы; совместимость с внешними портативными аккумуляторами
Требования к электропитанию	Переменный ток (100–240 В, 50–60 Гц)
Тип дисплея	до 2732 × 2048 / 326 PPI; полностью ламинированный с антибликовым покрытием и частотой обновления до 120 Гц
Размеры дисплея	Диагональ 7,9" – 12,9"
Габаритные размеры	(Ш × В × Г) 215 × 101 × 36 мм 8,46” x 3,97” x 1,42”
Вес	698 г, вкл. аккумуляторный блок 1,54 фунтов, вкл. аккумуляторный блок
USB-порты	2x USB-C
Видеовыход	Цифровой; беспроводной через Apple TV; HDMI/VGA/DisplayPort (через сторонний адаптер)
Классы защиты
Класс IP-защиты	IP67
Испытание на удар	MIL-STD-810F; Метод 516,5; Процедура I, 6 циклов каждой оси; 15 г; 11 мс полусинусоидальный
Испытание на вибрацию	MIL-STD-810F; Метод 514,5; Процедура I, Приложение C; Рисунок 6; общее воздействие; 1 ч / ось
Рабочая температура	- базового блока от -10 до 50 °C (от 14 до 122 °F) - аккумулятора от 0 до 40 °C (от 32 до 122 °F)
Генератор импульсов
Генератор импульсов	Настраиваемый прямоугольный импульс
Частота повторения импульса	10 - 2000 Гц, с шагом 10 Гц
Модулирующее напряжение	50, 100 или 400 В
Ширина импульса	Регулируется; 25 - 2500 нс
Затухание	50, 400 Ом
Приемник
Усиление	0 - 110 дБ
Входное полное сопротивление приемника	400±5 % Ом
Пропускная способность приемника	0,25 - 20 МГц при -3 дБ EN12668 совместимый
Установки цифрового фильтра	8 установок цифрового фильтра
Выпрямление	Двухполупериодный; положительная полуволна; отрицательная полуволна; РЧ
Линейность системы	Горизонтально, ± 0,5 % FSW
Частота дискретизации	125 МГц
Отбраковка	0–100 % FSH, с шагом 1 %
Измерение амплитуды	Полноэкранная высота от 0,1 % до 125 %
Скорость измерений	Эквивалентно частоте повторения импульсов во всех режимах (одиночный снимок)
Калибровка
Автоматическая калибровка	Скорость, смещение нуля
Режимы работы	Эхо-импульс, двойной, через время передачи или по сетке
Единицы измерения	Миллиметры, дюймы или микросекунды
Диапазон	3 - 11760 мм при 5900 м/с
Скорость	100 - 10000 м/с
Смещение нуля	0 – 50 мм
Задержка дисплея	Весь диапазон
Угол преломления	0° - 90° с шагом 1°
Строб-импульсы
Измерительные строб-импульсы	2, полностью независимых
Старт строб-импульса	Изменяемый во всем отображаемом диапазоне
Ширина строб-импульса	Изменяемая, от 0,30 мкс до конца отображаемого диапазона
Высота строб-импульса	Изменяемая, от 1 % до 100 % высоты экрана,с шагом 1 %
Аварийные сигналы	Положительный и отрицательный пороги / кривая
Измерения
Расположение отображения измерений	До 5 расположений (ручной или автоматический выбор)
Строб-импульс (1, 2)	Толщина, путь сигнала, проекция, глубина, амплитуда, время прохождения сигнала, мин./макс. глубина, мин./макс. амплитуда, измерение размеров на основе режима
Эхо-эхо	Стандартный, строб-импульс 2 - стробимпульс 1
АРК/ВРЧ	Стандартный, до 10 точек, диапазон 110 дБ динамической ВРЧ
Специальные	Режимы АРК: Пользовательский АРК (до 6 кривых), 20–80 % отображения
