Портативный твердомер Proceq EQUOTIP 550 Leeb

Купить
В избранноеВ избранное
СравнитьСравнить

Высокоточный портативный твердомер на базе модели Equotip 550 с сенсорным экраном высокой прочности. Предназначен для измерения твердости металлических объектов динамическим методом по шкале Либа. Подходит для универсального применения и измерения твердости комбинированными методами. Внесен в Госреестр СИ.

Применяется для контроля твердости металлов, особенно тяжелых, габаритных деталей и элементов масштабных конструкций, которые нецелесообразно или невозможно переместить в лабораторные условия. Успешно используется в массовом производстве, приемо-сдаточных испытаниях в нефтегазовой, аэрокосмической отрасли, машиностроении, производстве и автомобилестроении. Предусмотрена возможность интеграции в автоматизированные линии контроля.



99 HL
Максимальная величина измерений

Документы в PDF

Возможности твердомера Equotip 550

Proceq Equotip 550 при весе 1,5 кг и габаритах 250 x 162 x 62 мм не уступает в точности и производительности стационарным приборам.

Твердомер Equotip 550 - универсальное устройство для измерения твердости портативными приборами, по функциональности сравнимое с мобильной лабораторией контроля твердости. Он представляет собой электронный блок обработки информации и может использоваться для измерения твердости материалов также по шкалам Portable Rockwell или UCI простым путем смены датчика на соответствующий из линейки Proceq.


Три основных способа измерения с помощью Equotip 550

Производитель рекомендует комбинировать методы измерения для более эффективного решения как общих, так и специальных задач.

Блок Equotip 550 и сменные датчики по методам Portable Rockwell, UCI, Leeb

Устройство

Прибор конструктивно представляет собой электронный блок обработки информации и набор сменных измерительных датчиков к нему. Большую часть фронтальной поверхности корпуса занимает цветной сенсорный экран. Дисплей имеет регулируемую подсветку, ударопрочен и устойчив к царапинам, помимо этого, его защиту обеспечивает крышка корпуса. Корпус имеет противоударное исполнение, уровень пылевлагозащиты соответствует IP54.

Разъемы

Разъемы для крепления датчиков и других элементов располагаются на боковых гранях корпуса. Для датчика Portable Rockwell предназначен USB-разъем. Разъемы 1 и 2 предусмотрены для крепления датчиков Leeb и UCI.

Разъемы и электрические цепи защищены от пыли и скачков напряжения.

Принцип работы

Принцип измерения твердости по шкале Либа относится к динамическим, ещё его называют “методом отскока”. Боёк с наконечником — индентором — из твердого сплава, обычно карбида вольфрама, приводится в движение путем сжатия пружины перпендикулярно поверхности контролируемого материала.

Значение твердости выводится из отношения скорости бойка с индентором при отскоке от поверхности контролируемого объекта к его скорости при ударе о поверхность объекта.

Чем ниже твердость металла, тем больше энергии затрачивается на формирование следа от удара и меньше скорость отскока бойка.

Иллюстрацияметода измерения твердости по Либу

Пользовательский интерфейс

Интерфейс прибора Equotip 550 разработан с учетом исследований пользовательского опыта. Управление происходит с помощью навигационных кнопок сенсорного экрана и трёх прорезиненных клавиш: “Назад”, “Вкл./Выкл.” и программной кнопки, расположенных в верхней части корпуса справа.

Меню

При запуске прибора на экране отображается главное меню. Оно содержит данные о системе, настройках, измерениях, все необходимые инструкции и справочные документы. С сенсорного экрана можно получить доступ ко всем функциям устройства. Система поддержки пользователя включает в себя интерактивные подсказки.

Измерения

Переход в экран измерений.

Настройки

Специальные настройки приложений.

Данные (Проводник)

Диспетчер файлов для просмотра данных измерений на устройстве.

Помощники

Алгоритмы работ для определенных задач.

Информация

Инструкция по эксплуатации и другие справочные документы.

Система

Системные настройки, например, язык, параметры отображения и т.д.

Внешний вид значков главного меню

Отчеты

Отчетность по результатам контроля можно формировать двумя способами:

  1. С помощью ПО Equotip Link на персональном компьютере;
  2. Функциональными клавишами твердомера сохранить отчет PDF-формата в памяти прибора. Позднее данные можно сохранить на USB-носителе. Есть возможность прямого вывода отчета на печать при подключении к принтеру.

Особенности

  • Большой ассортимент сменных опциональных датчиков по шкале Leeb
  • Автоматическая коррекция пространственного положения датчика
  • Не уступает в точности стационарным приборам
  • Увеличенный сенсорный экран нового поколения по технологии Gorilla Glass — прочный и устойчивый к царапинам
  • Надежный противоударный корпус с степенью защиты IP54
  • Регулируемая подсветка экрана
  • Высокоемкостный аккумулятор
  • Внутренняя память на более чем 1 000 000 записей измерений
  • Порты Ethernet и USB для прямого подключения к ПК и принтеру
  • Персонализированные настройки экрана
  • Результаты измерений в HRC переводятся HV, HB, HRA, HRB, HR15N, Rm
  • Возможность интеграции в автоматизированные линии контроля
  • Поддержка всех часовых поясов и 11 языков
  • Настраиваемые отчеты
  • Широкий диапазон применения благодаря комбинированию методов

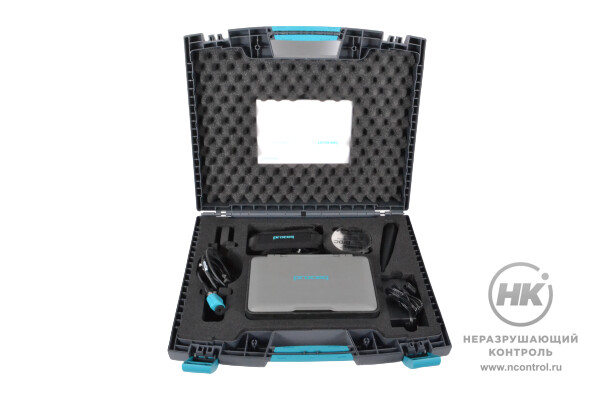

Базовая комплектация

  • Электронный блок EQUOTIP 550
  • Сетевой адаптер
  • USB кабель
  • Флэш-карта USB
  • Щетка для очистки
  • Паста для уплотнения контакта с поверхностью образца
  • Кейс
  • Руководство по эксплуатации

Комплектация Leeb

  • Датчик Equotip Leeb D
  • Датчик Equotip Leeb E
  • Датчик Equotip Leeb G
  • Комплект опорных колец
  • Аккумулятор
  • Устройство быстрой зарядки
  • Мера твердости Equotip E, ~810 HLE/~63 HRC
  • Мера твердости Equotip G, ~570 HLG/~340 HB
  • Мера твердости D/DC, ~775 HLD/~56 HRC

Технические характеристики

Прибор

ДисплейЦветной дисплей 7’’, 800x480 пикселей
ПамятьВнутренняя флеш-память 8 ГБ (до 1 000 000 измерений)
Региональные настройкиПоддержка метрических и британских единиц измерения, нескольких языков и временных зон
Аккумуляторная батареяЛитий-полимерный, 3,6 В, 14,0 Ач
Время работы от аккумуляторной батареи> 8 ч (в стандартном режиме работы)
Питание12 В +/-25 % / 1,5 A
Вес (прибора с дисплеем)Около 1525 г (с батареей)
Размеры250 x 162 x 62 мм
Максимальная высота2 500 м над уровнем моря
Влажность< 95 % отн. влажность, без конденсата
Рабочая температура- от 0 до 30 °C (от 32 до 86 °F) (прибор заряжается и работает)
- от 0 до 40 °C (от 32 до 104 °F) (прибор выключен, но заряжается)
- от -10 до 50 °C (от 14 до 122 °F) (прибор не заряжается)
Окружающая средаПодходит для использования внутри помещений и под открытым небом
Классификация по IPIP 54
Уровень загрязнения2
Категория установки2

Блок питания

МодельHK-AH-120A500-DH
Вход электропитания100-240 В / 1,6 A / 50/60 Гц
Выход электропитания12 В пост. тока / 5 A
Максимальная высота2500 м над уровнем моря
Влажность< 95%
Рабочая температура0 - 40 °C (32 - 104 °F)
Окружающая средаТолько для использования внутри помещений
Уровень загрязнения2
Категория установки2

Датчик Equotip Leeb

Диапазон измерений1-999 HL
Погрешность измерений± 4 HL (0,5 % при 800 HL)
± 6 HLU (для Leeb U)
Разрешение1 HL; 1 HV; 1 HB; 0,1 HRA; 0,1 HRB; 0,1 HRC; 0,1 HS; 1 МПа (Н/мм2)
Направление удараАвтоматическая компенсация (за исключением датчика DL/U)
Энергия удара11,5 Нмм для датчиков D, DC, E, S
11,1 Нмм для датчика DL
3,0 Нмм для датчика C
90,0 Нмм для датчика G
200,0 Нмм для датчика U
Вес бойка5,45 г (0,2 унции) для датчиков D, DC, E, S
7,25 г (0,26 унции) для датчика DL
3,10 г (0,11 унции) для датчика C
20,0 г (0,71 унции) для датчика G
26,0 г (0,92 унции) для датчика U
Шариковый инденторКарбид вольфрама, диаметр 3,0 мм (0,12 дюйма) для датчиков C, D, DC
Карбид вольфрама, диаметр 2,78 мм (0,11 дюйма) для датчика DL
Карбид вольфрама, диаметр 5,0 мм (0,2 дюйма) для датчика G
Керамика, диаметр 3,0 мм (0,12 дюйма) для датчика S
Поликристаллический алмаз, диаметр 3,0 мм (0,12 дюйма) для датчика E
Закаленная сталь, диаметр 50,0 мм (1,97 дюйма) для датчика U
Рабочая температураот -10 до 50˚C (от 14 до 122 °F)
