Портативный твердомер Proceq EQUOTIP 550 Portable Rockwell

Купить
В избранноеВ избранное
СравнитьСравнить

Высокоточный портативный твердомер на базе модели Equotip 550 с сенсорным экраном высокой прочности. Предназначен для измерения твердости металлических объектов статическим методом по шкале Роквелла. Подходит для универсального применения и измерения твердости комбинированными методами. Внесен в Госреестр СИ.

Применяется для контроля твердости металлов, особенно тонкостенных, полированных, а также чувствительных к отпечаткам деталей в нефтегазовой, аэрокосмической отрасли, машиностроении, производстве и автомобилестроении. Предусмотрена возможность интеграции в автоматизированные линии контроля.



70 HRC
Максимальная твердость при измерении

Документы в PDF

Возможности твердомера Equotip 550

Proceq Equotip 550 при весе 1,5 кг и габаритах 250 x 162 x 62 мм не уступает в точности и производительности стационарным приборам.

Твердомер Equotip 550 - универсальное устройство для измерения твердости портативными приборами. Он представляет собой электронный блок обработки информации и может использоваться для измерения твердости материалов также по методам Leeb или UCI простым путем смены датчика на соответствующий из линейки Proceq. Производитель рекомендует комбинировать методы измерения для более эффективного решения как общих, так и специальных задач.

Блок Equotip 550 и сменные датчики по методам Portable Rockwell, UCI, Leeb

Устройство

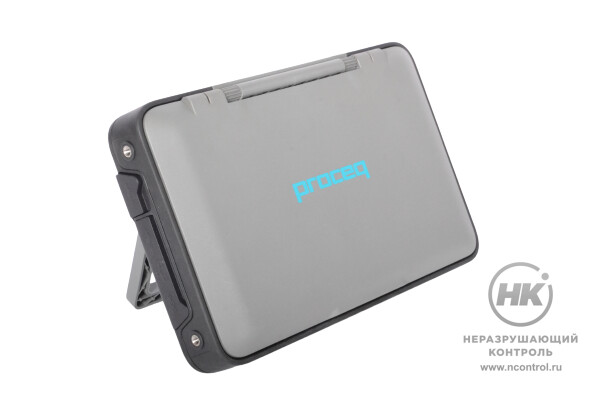

Прибор конструктивно представляет собой электронный блок обработки информации и набор сменных измерительных датчиков к нему. Большую часть фронтальной поверхности корпуса занимает цветной сенсорный экран. Дисплей имеет регулируемую подсветку, ударопрочен и устойчив к царапинам, помимо этого, его защиту обеспечивает крышка корпуса. Корпус имеет противоударное исполнение, уровень пылевлагозащиты соответствует IP54.

Разъемы

Разъемы для крепления датчиков и других элементов располагаются на боковых гранях корпуса. Для датчика Portable Rockwell предназначен USB-разъем. Разъемы 1 и 2 предусмотрены для крепления датчиков Leeb и UCI.

Разъемы и электрические цепи защищены от пыли и скачков напряжения.

Принцип работы

Данная модификация твердомера EQUOTIP 550 использует метод измерения твердости классическим методом по Роквеллу - Portable Rockwell.

Метод Роквелла основан на измерении глубины контролируемого внедрения алмазного наконечника - индентора - в тестируемый материал. В значениях глубин отпечатков, полученных при разных нагрузках, учитывается разница, из которой затем рассчитывается значение твердости материала.

Твердомер Proceq EQUOTIP 550 выпускается с рядом сменных измерительных датчиков. Прибор в автоматическом режиме распознает тип нового подключенного датчика.

Исходя из метода, прибор проводит измерения в шкале HRC, однако в программном обеспечении предусмотрена возможность перевода полученных данных в шкалы HV, HB, HRB, HR15N, Rm.

Иллюстрация принципа работы твердомера Роквелла - внедрение алмазного индентора в тестируемый материал под контролируемой нагрузкой.

Пользовательский интерфейс

Интерфейс прибора Equotip 550 разработан с учетом исследований пользовательского опыта. Управление происходит с помощью навигационных кнопок сенсорного экрана и трёх прорезиненных клавиш: “Назад”, “Вкл./Выкл.” и программной кнопки, расположенных в верхней части корпуса справа.

1,5 кг
Вес прибора

Меню

При запуске прибора на экране отображается главное меню. Оно содержит данные о системе, настройках, измерениях, все необходимые инструкции и справочные документы. С сенсорного экрана можно получить доступ ко всем функциям устройства. Система поддержки пользователя включает в себя интерактивные подсказки.

Измерения

Переход в экран измерений.

Настройки

Специальные настройки приложений.

Данные (Проводник)

Диспетчер файлов для просмотра данных измерений на устройстве.

Помощники

Алгоритмы работ для определенных задач.

Информация

Инструкция по эксплуатации и другие справочные документы.

Система

Системные настройки, например, язык, параметры отображения и т.д.

Внешний вид значков главного меню

Отчеты

Отчетность по результатам контроля можно формировать двумя способами:
1)С помощью ПО Equotip Link на персональном компьютере;
2)Функциональными клавишами твердомера сохранить отчет PDF-формата в памяти прибора. Позднее данные можно сохранить на USB-носителе. Есть возможность прямого вывода отчета на печать при подключении к принтеру.

Особенности

  • Точность сопоставима со стационарными твердомерами
  • След, оставляемый индентором, не превышает нескольких мкм
  • Увеличенный сенсорный экран нового поколения по технологии Gorilla Glass - прочный и устойчивый к царапинам
  • Надежный противоударный корпус с степенью защиты IP54
  • Регулируемая подсветка экрана
  • Высокоемкостный аккумулятор
  • Внутренняя память на более чем 1 000 000 записей измерений
  • Порты Ethernet и USB для прямого подключения к ПК и принтеру
  • Персонализированные настройки экрана
  • Результаты измерений в HRC переводятся в HV, HB, HRA, HRB, HR15N, Rm, HR15T, HMMRC, MPA
  • Возможность интеграции в автоматизированные линии контроля
  • Поддержка всех часовых поясов и 11 языков
  • Настраиваемые отчеты
  • Широкий диапазон применения благодаря комбинированию методов

Базовая комплектация

  • Электронный блок EQUOTIP 550
  • Сетевой адаптер
  • USB кабель
  • Флэш-карта USB
  • Щетка для очистки
  • Паста для уплотнения контакта с поверхностью образца
  • Кейс
  • Руководство по эксплуатации

Комплектация Portable Rockwell

  • Датчик Equotip Portable Rockwell 50N
  • Измерительные клещи
  • Специальные опорные кольца Equotip Portable
  • Rockwell RZ 18–70, RZ 70-∞
  • Аккумулятор
  • Устройство быстрой зарядки
  • Мера твердости Equotip Portable Rockwell ~62 HRC, ISO 6508-3 HRC калиброванная

Технические характеристики

Прибор

ДисплейЦветной дисплей 7’’, 800x480 пикселей
ПамятьВнутренняя флеш-память 8 ГБ (до 1 000 000 измерений)
Региональные настройкиПоддержка метрических и британских единиц измерения, нескольких языков и временных зон
Аккумуляторная батареяЛитий-полимерный, 3,6 В, 14,0 Ач
Время работы от аккумуляторной батареи> 8 ч (в стандартном режиме работы)
Питание12 В +/-25 % / 1,5 A
Вес (прибора с дисплеем)Около 1525 г (с батареей)
Размеры250 x 162 x 62 мм
Максимальная высота2 500 м над уровнем моря
Влажность< 95 % отн. влажность, без конденсата
Рабочая температура- от 0 до 30 °C (от 32 до 86 °F) (прибор заряжается и работает)
- от 0 до 40 °C (от 32 до 104 °F) (прибор выключен, но заряжается)
- от -10 до 50 °C (от 14 до 122 °F) (прибор не заряжается)
Окружающая средаПодходит для использования внутри помещений и под открытым небом
Классификация по IPIP 54
Уровень загрязнения2
Категория установки2

Блок питания

МодельHK-AH-120A500-DH
Вход электропитания100-240 В / 1,6 A / 50/60 Гц
Выход электропитания12 В пост. тока / 5 A
Максимальная высота2500 м над уровнем моря
Влажность< 95%
Рабочая температура0 - 40 °C (32 - 104 °F)
Окружающая средаТолько для использования внутри помещений
Уровень загрязнения2
Категория установки2

Датчик Equotip Portable Rockwell

Размеры112 x ø 40 мм (4,4 x ø 1,57 дюйма без опорного кольца)
Вес260 г (9,17 унции)
ЭлектропитаниеЧерез USB (5 В, макс. 100 мА)
Диапазон измерений0-100 мкм; 19-70 HRC; 34-1080 HV
Погрешность измерений1,5 HRC в соответствии с DIN 50157
Разрешение0,1 мкм; 0,1 HRC; 1 HV
Направление измеренияЛюбое направление (коррекция не требуется)
Нагрузки измерения10 Н / 50 Н (датчик 50 Н)
Алмазный инденторУгол 100,0° ± 0,5°
Рабочая температура0 - 50 °C (32 - 122 °F)
ВлажностьБез конденсации, 90% макс.
