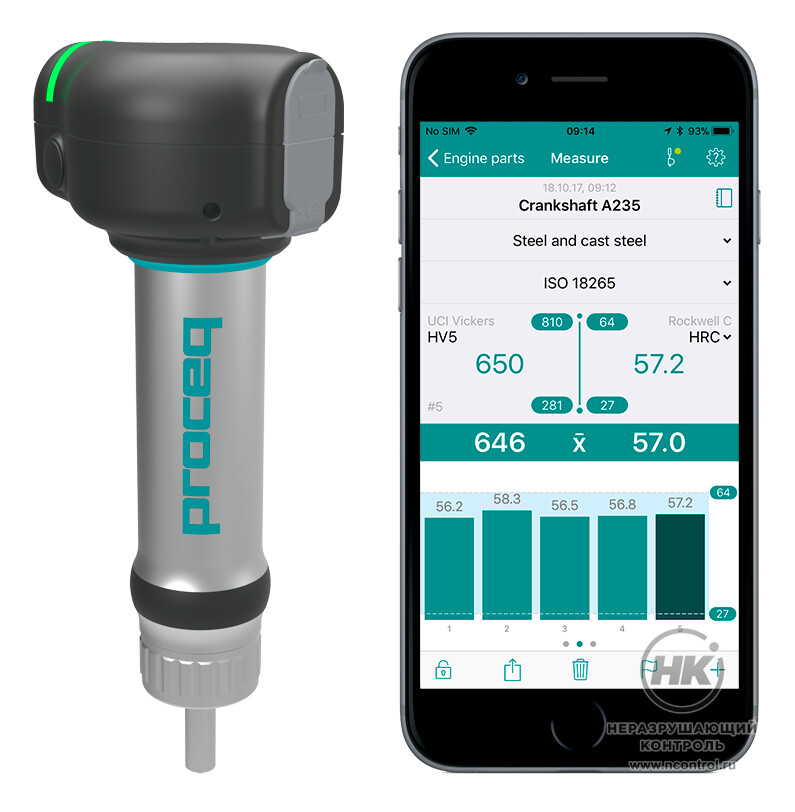

Беспроводной портативный твердомер Proceq Equotip Live UCI

Беспроводной портативный твердомер Proceq Equotip Live UCI [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Proceq Equotip Live UCI — это первый в мире портативный твердомер, управляемый с устройства iOS. Представляет собой беспроводной автономный датчик весом 230 грамм, сопряженный с гаджетом с помощью специализированного встроенного программного обеспечения. Принцип измерения твердости основан на ультразвуковом контактно - импедансном методе UCI. Соответствует международным стандартам и руководствам.

Твердомер применяется для оценки твердости металлических объектов больших габаритов, округлой формы, в том числе очень твердых или легких. Подходит для контроля полированных и термически обработанных поверхностей и объектов с ограниченной доступностью.

230 гр
Вес датчика

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Устройство

Equotip Live UCI представляет собой эргономичный датчик с цветным светодиодным индикатором, подключаемый к мобильному устройству или планшету и управляемый с помощью специализированного программного обеспечения Equotip Live.

Блок индикации и обработки данных

В комплект поставки не входит. Можно использовать любое устройство Apple с версией iOS от 10 и выше.

Поддерживаемые технологии экрана

Retina или ЖК-дисплей разрешением до2732x2048пикселей/326точек на дюйм, размер-от4,7до12,9дюймов. Светодиодная подсветкасподдержкой технологии мультитач и IPS.

Принцип измерений

Габариты датчика Equotip Live UCI

Метод UCI (метод ультразвукового контактного импеданса) основаннаиспользовании алмазной пирамиды- инденторапоВиккерсу,нометод UCI отличает отсутствие необходимостиввизуальной оценке отпечатка, оставленного индентором. Это позволяет ускорить процесс измеренийиповысить производительность контроля.

В процессе измерения методом UCI происходит оценка колебаний стержня, на котором держится алмазный индентор. Когда наконечник внедряется в объект контроля, частота колебаний стержня меняется в соответствии с площадью контакта поверхности и индентора. Датчик прибора фиксирует изменение частоты колебаний, мгновенно преобразовывая в показатели твердости, и выводит на экран устройства.

Особенности

Голосовая индикация каждого результата измерений
Высокая производительность за счет ориентированного на пользователя программного интерфейса
Сверхпортативность - полноценный прибордляконтроля твердости умещаетсявкармане
Кнопки быстрого доступасиконками
Совместная работа - возможность мгновенно делитьсясколлегами результатами измеренийиотчетами, оставлять комментарии
Версия ПО Equotip Liveдлякомпьютеранаоснове браузера
Разъем USB для приёма обновленийиподзарядкf
Встроенный помощник с подсказками
Автоматическая компенсация направления удара
Бесплатные обновления ПО
Аккумуляторы типа АА, безопасныедляперевозки
Передача данных происходит через Wi-FIилиBluetooth, нет необходимостивиспользовании физических носителей информации.
Журнал измерений
Поддержка 11 языков пользовательского интерфейса ПО

IP54
Класс защиты корпуса

Стандарты и руководства

Портативный твердомер производится в соответствии со стандартами: ASTM A 1038, ASTM E 140, DIN 50159, ISO 18265; руководством немецкого общества неразрушающего контроля (DGZfP) MC 1, директивой VDI / VDE 2616 (документ 1) и ASME CRTD-91.

Базовая комплектация

Твердомер Live UCI с регулируемой нагрузкой HV1-HV10
Equotip Live Bluetooth модуль
Кабель micro-USB
Батарея типа AAA
Подвесной ремень
Кейс для переноски
Инструкция по эксплуатации

Equotip Live UCI в работе

Дополнительная комплектация

Любое устройство iOS
Годовая подписка Equotip Live
Специальное опорное кольцо Equotip UCIдляплоских (с магнитом) и криволинейных поверхностей
Зарядное устройство с USB-разъемом
Мера твердости Equotip UCI ~300HV, ISO 6507-3 HV5
Мера твердости Equotip UCI ~550HV, ISO 6507-3 HV5
Мера твердости Equotip UCI ~850HV, ISO 6507-3 HV5

Технические характеристики

Технология измерений	Ультразвуковой контактно-импедансный метод
Индентор	Алмазный, измерение по Виккерсу согласно ISO 6507-2
Специальные функции датчика	Регулируемая нагрузка HV1, HV5, HV10 в одном датчике
Естественная шкала	HV (UCI-метод)
Разрешение	1 HV(UCI), 0.1 HRC
Шкалы твердости	Автоматическое преобразование в HB, HRA, HRB, HRC и другие общепринятые шкалы
Пользовательские кривые	Да
Диапазон измерений	20–2000 HV
Погрешность измерений	+/- 2% (150–950 HV)
Память	Память устройства iOS
Класс IP-защиты	IP54
Рабочая температура	От -10 до +50°C / от 14 до 122 °F
Параметры датчика Размеры Вес	77 x 62 x 185,5 мм / 3 x 2.4 x 7,3 дюйм 234 г / 8,26 унций
