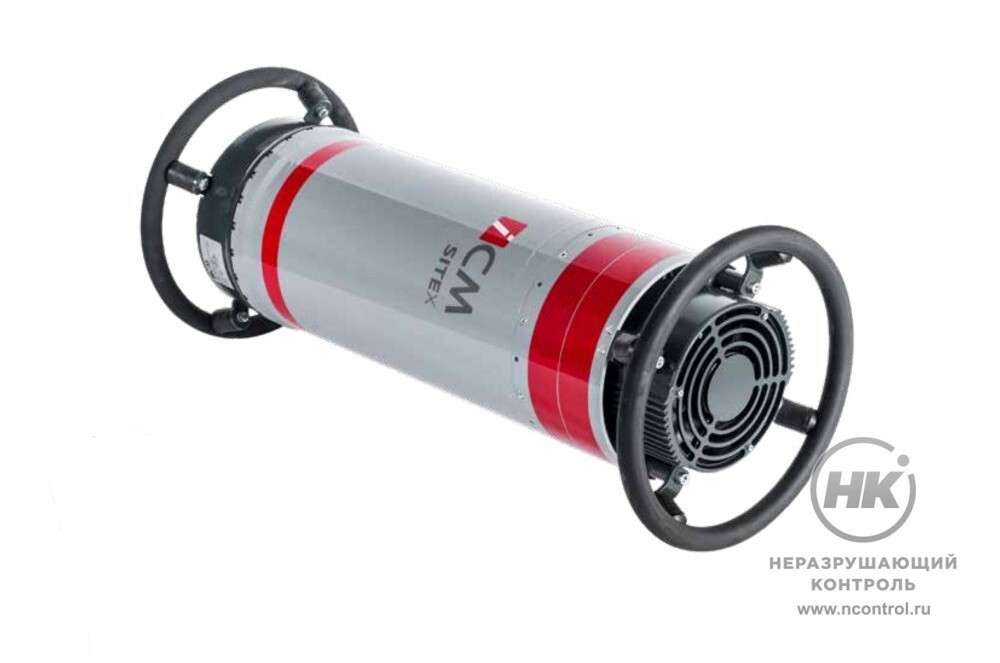

Рентгеновский аппарат ICM SITE-X C3205

SITE-X C3205 — переносной рентгеновский генератор с панорамной геометрией излучения. Предназначен для промышленной дефектоскопии толстостенных изделий и трубопроводов в производственных и полевых условиях. Диапазон анодного напряжения 90 – 300 кВ. Максимальное проникновение по стали составляет 65 мм при условиях: F=700 мм, плёнка Agfa D7+Pb, экспозиция 10 мин. Внесён в реестр средств НК ПАО «Газпром».

Генератор SITE-X C3205 имеет полупериодную схему питания анода с регулировкой тока в диапазоне от 1 до 5 мА и дискретностью 0.1 мА. Встроенный микроконтроллер обеспечивает прямое и точное измерение высокого напряжения и токовых значений, что гарантирует стабильность и воспроизводимость радиологических параметров.

Плавная и точная регулировка напряжения и силы тока упрощает подготовку рентгенаппарата к просвечиванию различных объектов и позволяет установить подходящие параметры в соответствии с исследуемой толщиной. Это позволяет добиваться большей радиационной контрастности и качества снимков в целом.

Мощности излучения генератора SITE-X C3205 достаточно для просвечивания толстостенных труб газо- и нефтепроводов, в том числе на особо ответственных и опасных производствах. Заявленная производителем глубина проникновения в сталь составляет до 65 мм при стандартных условиях. Заключением ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 для данного аппарата регламентирована радиационная толщина до 66 мм в направлении просвечивания.

Габаритные размеры генератора SITE-X C1802S

Конструктивные преимущества

В качестве источника ионизирующего излучения в аппарате SITE-X C3205 использована стеклянная рентгеновская трубка. Особенностью конструкции является вынесенный анод с фокусным пятном за пределами высоковольтного генератора с элегазовой изоляцией. Благодаря этому сокращён объём свинца, необходимого для радиационной защиты персонала. Такая конфигурация позволила инженерам ICM улучшить качество и оптимизировать технические характеристики аппаратов без увеличения их веса.

SITE-X C3205 поддерживает 100% рабочий цикл при полностью безопасных условиях. Система охлаждения является уникальной разработкой производителя. Высокоэффективный теплообменник снижает температуру анода в два раза, не допуская перегрева генератора. Достаточно естественной паузы в работе аппарата для смены и подготовки контролируемого участка.

Панорамные генераторы ICM SITE-X могут использоваться как при работе от сети с пультом SCU 286, так и при работе от батарей с пультом CCU186. Приобретая стандартный аппарат, пользователь легко может трансформировать его в кроулерный, и наоборот. Взаимозаменяемость генераторов позволяет избежать покупки дополнительного оборудования для каждого отдельного применения.

Упрощённая схема преобразования высокого напряжения в полупериодных аппаратах позволяет одновременно выставить максимальное напряжение и максимальный ток, что невозможно для аппаратов постоянного потенциала. Так как в электронике излучателя содержится меньшее количество элементов, его ремонт и сервисное обслуживание обойдётся дешевле. По вопросам технической поддержки и ремонта р/а ICM SITE-X и SITE-XS вы можете обратиться наш сервисный центр: +7 343 333-33-03.

Габаритные размеры генератора SITE-X C3205

Однородность излучения

Панорамные рентгеновские генераторы SITE-X оборудованы запатентованной автоматической системой коррекции рентгеновского луча. Идеальная однородность обеспечивается благодаря регулировке контура обратной связи в реальном времени, а значение EMR (Eccentric Means Ratio) составляет менее 5%. Соответственно, нет необходимости компенсировать неоднородность излучения путём центрирования моноблока, что сокращает его подготовку к работе.

SITE-X C3205 имеет боковой выход излучения, окно обозначено двумя красными линиями с наружной стороны корпуса. Максимально полезный угол раскрытия рентгеновского пучка составляет 360°×40°(2×20°). Оптическое фокусное пятно имеет размер Ø5×0,8 мм согласно EN12543 и смещено относительно центральной оси к краю блока излучателя.

История версий

Значительное расширение ассортимента продукции компании ICM происходило в 1995-1998 годах. В этот период появилась серия рентгеновских аппаратов с выходным напряжением от 180 до 360 кВ. Ранее в линейке панорамных генераторов SITE-X было 10 вариантов устройств, в том числе три версии SITE-XS на 200, 225 и 250 кВ. В настоящее время выпускаются только модели C3205, C3005 и C1802S. Данные модификации генераторов выделены в сравнительной таблице.

Блок управления SCU 286

Стандартный блок питания и управления для генераторов SITE-X и SITE-XS разработан на основе промышленных печатных плат, выполненных с помощью поверхностного монтажа компонентов (SMD — Surface Mounted Device). Технология тропикализации защищает электронные платы от агрессивных воздействий, таких как избыточная влажность, пыль, удары и вибрация, коррозионные среды, химические продукты и высокие температуры.

Эргономичная конструкция пульта SCU 286 обеспечивает высокий уровень надёжности в процессах эксплуатации, транспортировки, обслуживания и хранения устройства. Его корпус имеет защиту класса IP65 от атмосферных воздействий. Все номинальные технические параметры блока выполняются при температуре окружающей среды от -25 до +55 °С.

IP65
Рабочая температура окружающей среды

Функциональные особенности

Благодаря встроенной системе прямого измерения высокого напряжения, подаваемого рентгеновским генератором, SCU 286 гарантирует точность в отношении радиологических параметров. На основе полученных данных устройство управления поддерживает стабильность значений миллиампер и киловольт с точностью до ±0,5% в любом выбранном диапазоне.

Транзисторная схема питания SCU 286 позволяет оператору не волноваться о характеристиках электросети или генераторной установки, к которой он подключен. Блок управления защищён от колебаний напряжения, что способствует стабильности и высокому качеству экспонирования.

Интерфейс оператора

Передняя панель блока управления покрыта слоем высокопрочного полиэстера. На ней размещена 16-клавишная сенсорная клавиатура, а также крупные и яркие световые индикаторы, переключатели и кнопки, отвечающие за включение устройства, переключение блокировки, запуск и остановку экспозиции. Яркий дисплей, защищённый экраном с антибликовым покрытием, отображает актуальную для оператора информацию. Среднеквадратичное и пиковое напряжение, частоту тока, внутреннюю температуру, дату и время, функции выбора языка или часового пояса можно запросить или обновить с клавиатуры.

Для предотвращения несанкционированного использования в блоке SCU 286 предусмотрена свободно программируемая система кодов доступа на трёх уровнях: супервизор, оператор и сервисный инженер. Каждый уровень ограничивает доступ к определённым функциям. Отключаемая при необходимости, данная система безопасности по умолчанию неактивна.

Работа с данными

Чтобы сократить количество тестовых снимков до минимума, оператор может воспользоваться архивом стандартных экспозиций, сделанных во время предыдущих сеансов рентгенографии. Все радиологические параметры сохраняются в памяти нажатием одной кнопки: значения силы и напряжения тока, время экспозиции, тип и плотность плёнки, фокусное расстояние, тип материалов, контролируемая толщина. Содержимое базы данных можно легко распечатать или передать от одного блока управления SCU 286 к другому через последовательную связь RS232.

Встроенное программное обеспечение для технической диагностики и обслуживания определяет причину любого отказа устройства в течение нескольких секунд с погрешностью менее 5%. Большинство проблем можно решить на месте путём замены платы или компонента, указанного программой.

Комплектация

• рентгеновский генератор SITE-X C3205;

• блок питания и управления SCU286;

• соединительный кабель 20 м;

• сетевой кабель 10 м;

• руководство по эксплуатации;
• комплект документов;
• сумка для кабелей;
• транспортировочный контейнер.
