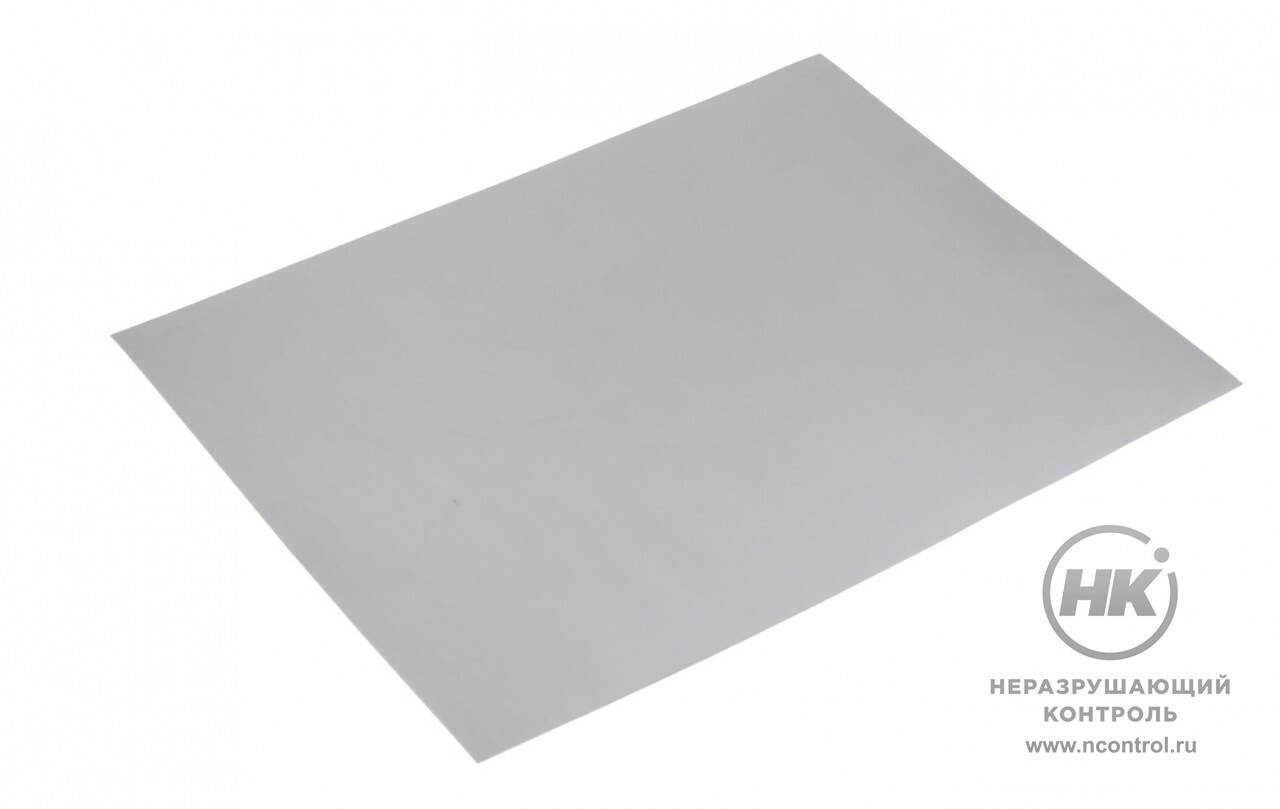

Свинцовые усиливающие экраны

Свинцовые экраны предназначены для сокращения времени экспозиции и уменьшения влияния рассеянного излучения. Используются с несенсибилизированными пленками.

Свинцовые усиливающие экраны изготавливаются из самой тонкой пригодной для радиографии свинцовой фольги, закреплённой на ламинированной основе.

Толщина свинцовых экранов подбирается в зависимости от применяемого источника ионизирующего излучения и напряжения на рентгеновской трубке.

Свинцовые экраны изготавливаются из свинца или свинцово-оловянистых сплавов по ГОСТ 18394-73 и ГОСТ 9559-75.

1,5    3
Коэффициент усиления свинцовых экранов

Технические характеристики

Источник излучения Толщина экрана, мм
рекомендуемая допустимая
Рентгеновский аппарат с напряжением на рентгеновской трубке до 100 кВ до 0,02 0,02-0,09
Рентгеновский аппарат с напряжением на рентгеновской трубке от 100 кВ до 300 кВ 0,05-0,09 0,02-0,09
Рентгеновский аппарат с напряжением на рентгеновской трубке свыше 300 кВ 0,09 0,02-0,09
Тулий - 170 0,09 0,02-0,09
Селен - 75 0,09-0,20 0,05-0,02
Иридий - 192 0,20-0,30 0,05-0,30
Цезий 0,30-0,50 0,09-0,50
Кобальт - 60 0,30-0,50 0,20-0,50
Производитель
Германия
