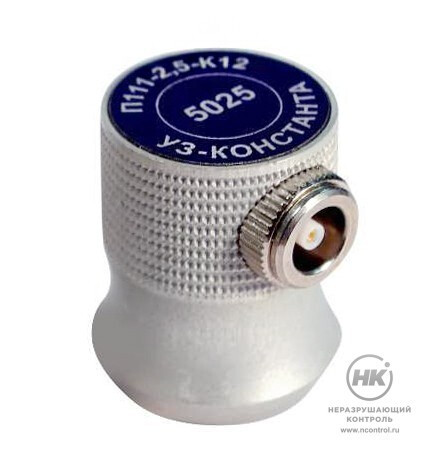

Прямые совмещённые ПЭП П111

Купить
В избранноеВ избранное
СравнитьСравнить

Прямые совмещённые преобразователи предназначены для дефектоскопии различных изделий продольными волнами. Эффективная частота преобразователей: от 1,25 до 10 МГц, размер пьезоэлемента — от 6 до 20 мм.

Корпуса преобразователей выполнены из полиамида или алюминиевого сплава. Средняя степень демпфирования обеспечивает оптимальное соотношение амплитуды импульса и разрешающей способности. Преобразователи соответствуют ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования».

Преобразователи со сменным эластичным протектором используются для дефектоскопии изделий с грубой поверхностью. Преобразователь с линией задержки имеет маркировку «Л», используется для контроля тонких изделий, от 0,25 мм по стали. Может применяться для контроля под защитными покрытиями.

П 111
Тип преобразователя

Документы в PDF

Особенности

  • имеют расширенный температурный диапазон и малое влияние на характеристики ПЭП при изменении температурного режима;
  • П111-5-К6/10 имеет пьезоэлемент Ø 6 мм и рабочую поверхность 10 мм;
  • ПЭП с маркировкой «К» с износостойким протектором из минералокерамики;
  • тип разъёма: Lemo 00;
  • удобный эргономичный корпус, выполненный из материала, не скользящего в промасленных руках;
  • высокое отношение сигнал/шум: не менее 16 дБ, в диапазоне контроля;
  • ПЭП с маркировкой «П» имеют сменный протектор из полиуретана.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Диапазон контроля Габариты
П111-1,25-К20 1,25 МГц Ø 19 мм 15 – 180 мм Ø 24×25 мм
П111-1,8-К20 1,8 МГц Ø 19 мм 15 – 180 мм Ø 24×25 мм
П111-1,8-К16 1,8 МГц Ø 15 мм 15 – 180 мм Ø 24×25 мм
П111-2,5-К20 2,5 МГц Ø 19 мм 15 – 180 мм Ø 24×25 мм
П111-2,5-К12 2,5 МГц Ø 12 мм 10 – 180 мм Ø 17×25 мм
П111-5-К12 5 МГц Ø 12 мм 5 – 70 мм Ø 17×25 мм
П111-5-К6/10 5 МГц Ø 6 мм 5 – 70 мм Ø 17×25 мм
П111-5-К6 5 МГц Ø 6 мм 5 – 70 мм Ø 18×25 мм
П111-10-К6 10 МГц Ø 6 мм 5 – 30 мм Ø 18×25 мм
П111-2,5-П12 (с эластичным протектором) 2,5 МГц Ø 12 мм 15 – 100 мм Ø 24×25 мм
П111-5-П6 (с эластичным протектором) 5 МГц Ø 6 мм 10 – 70 мм Ø 24×25 мм
П111-15-Л6 (с линией задержки) 15 МГц 7,4 мм 0,25 – 4 мм Ø 14,2×27,4 мм
