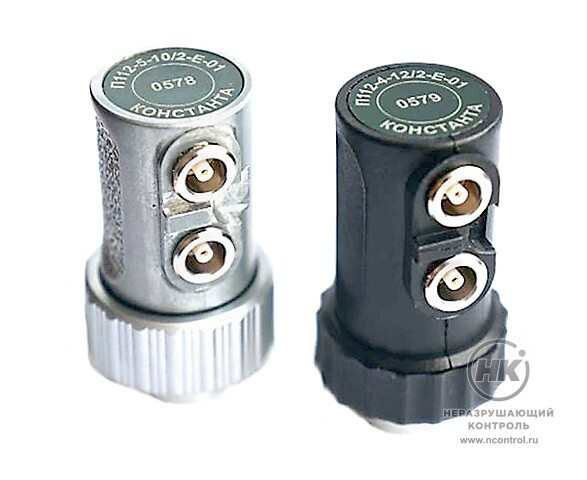

Прямые раздельно-совмещённые ПЭП П112-Е

Купить

Задать вопрос о товаре

В избранное

Сравнить

Прямые раздельно-совмещённые преобразователи серии Е предназначены для измерения толщины металлических изделий с окрашенной поверхностью или с поверхностью, имеющей покрытие.

Преобразователи высокодемпфированные для работы в режиме ЭХО-ЭХО и в режиме ЗОНД-ЭХО-ПОКРЫТИЕ — измерение толщины металла под покрытием. Выполнены в износостойком корпусе, разъёмы установлены в корпусе преобразователя.

П 112
Тип преобразователя

Документы в PDF

Скачать карточку в формате PDF

Особенности

постоянная работа при температурах от -30 до+150 °С и периодичная — до +450 °С;
максимальное значение шероховатости поверхности ввода: 160 Rz;
высокая локальность измерения;
тип разъёмов: Lemo 00;
материал призм по износу на стали сшероховатостью Rz 40 превосходит традиционные преобразователи минимум вдвараза;
измерение толщин от 1 мм при толщине покрытия до 2 мм;
высокая чувствительность.

Технические характеристики

Наименование преобразователя	П112-4-12/2-Е-01	П112-5-10/2-Е-01	П112-10-6/2-Е-01
Частота	4 МГц	5 МГц	10 МГц
Размер пьезоэлемента	Ø 12/2 мм	Ø 10/2 мм	Ø 6/2 мм
Размер рабочей поверхности	Ø 15 мм	Ø 13 мм	Ø 8 мм
Измеряемые толщины, безпокрытия	1 – 300 мм	1 – 200 мм	0,8 – 50 мм
Измеряемые толщины, спокрытием до 1 мм	1 – 300 мм	1 – 200 мм	0,8 – 50 мм
Габариты	Ø 25×46 мм	Ø 25×46 мм	Ø 25×46 мм
