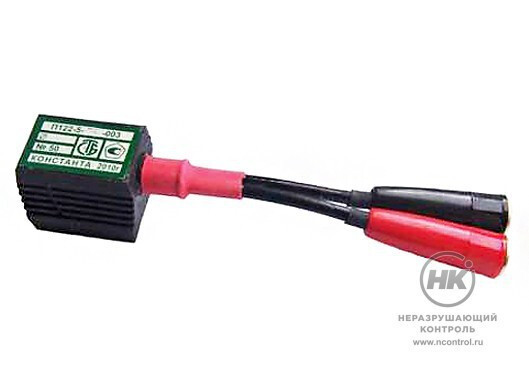

Наклонные раздельно-совмещённые ПЭП П122 серия 003

Купить
В избранноеВ избранное
СравнитьСравнить

Малогабаритные наклонные раздельно-совмещённые преобразователи предназначены для дефектоскопии сварных швов и изделий малой толщины, в диапазоне от 4 до 40 мм. Имеют повышенное отношение сигнал/шум благодаря фокусировке луча в зоне ожидаемого дефекта.

Преобразователи серии 003, с прямоугольными пьезоэлементами размером 8×5 мм или 5×5 мм. Малые значения стрелы соответствуют требованиям действующих руководящих документов на контроль изделий. Эффективная частота преобразователей: 2,5 и 5 МГц. Преобразователи соответствуют ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования».

В таблице характеристик указано значение угла ввода луча в сталь Ст. 20 при температуре +20 °С, определяемое по образцу СО-2 (ГОСТ 14782-86). Максимальное отклонение угла ввода от номинального значения ±1,5°; максимальное отклонение стрелы от номинального значения ±1 мм; максимальное отклонение эффективной частоты ±10%.

П 122
Тип преобразователя

Документы в PDF

Особенности

  • имеют расширенный температурный диапазон и малое влияние на характеристики ПЭП при изменении температурного режима;
  • размеры рабочей поверхности: 22×14 мм;
  • габаритные размеры: 25×17×20 мм;
  • низкие шумы преобразователя;
  • малые значения стрелы;
  • разъёмы: Lemo 00;
  • удобный эргономичный корпус, выполненный из материала, не скользящего в промасленных руках;
  • высокое отношение сигнал/шум: не менее 16 дБ, в диапазоне контроля;
  • фокусировка в области малых глубин;
  • пьезоэлементы прямоугольной формы;
  • толщина подошвы: 2,5 мм.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Стрела
П122-2,5-50-003 2,5 МГц 8×5 мм 50° 7 мм
П122-2,5-65-003 2,5 МГц 8×5 мм 65° 8 мм
П122-5-50-003 5 МГц 5×5 мм 50° 6 мм
П122-5-65-003 5 МГц 5×5 мм 65° 7 мм
П122-5-70-003 5 МГц 5×5 мм 70° 8 мм
П122-5-73-003 5 МГц 5×5 мм 73° 9 мм
