Специализированные преобразователи для УЗК на железной дороге

Купить
В избранноеВ избранное
СравнитьСравнить

Специализированные преобразователи для проведения ультразвукового контроля на железной дороге включают: преобразователи для контроля осей колёсных пар и обода колеса и преобразователи для контроля рельсов.

Документы в PDF

Преобразователи для УЗК рельсов

Преобразователи предназначены для установки в мобильные средства ультразвукового контроля рельсов. Поконструкции и техническим характеристикам преобразователи совместимы с дефектоскопами РДМ-2, «Авикон», АДС-02, дефектоскопами серии «Поиск» и др.Имеются модификации преобразователей с призмой из специальной пластмассы. Она обеспечивает улучшенную износостойкость и высокую стабильность угла ввода и чувствительности в широком диапазоне температур.

  • повышенное отношение сигнал/шум;
  • частота преобразователей: 2,5 МГц;
  • габаритные размеры: Ø 20×23 мм, иные размеры по согласованию.
Ультразвуковой преобразователь РН-55
РН-55

Преобразователь для УЗК обода колеса

Преобразователь поверхностной волны предназначен для контроля обода колеса и обнаружения выходящих на поверхность дефектов: выщерблины, поверхностные отколы у наружной грани обода, поперечные трещины и др.По требованию заказчика в рабочей поверхности преобразователя могут быть установлены постоянные магниты. Преобразователи могут быть притёрты под любой диаметр по желанию заказчика.

  • тип разъёмов: Lemo 00/СР-50-74/BNC;
  • частотапреобразователя: 0,4 МГц;
  • габаритные размеры: 50×20×40 мм.

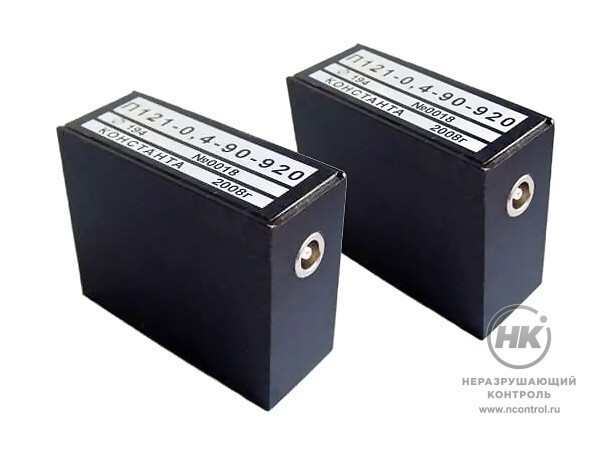

Ультразвуковой преобразователь П121-0,4-90
П121-0,4-90

Преобразователь для УЗК осей колёсных пар

Комбинированный преобразователь предназначен для контроля осей колёсных пар вагонов типа РУ1, РУ1Ш ивыявления поперечных трещин в шейке, подступичной и средней частях оси в соответствии с РД 07.09-97.Выбор угла ввода осуществляется двухпозиционным переключателем на корпусе преобразователей. Врабочей поверхности преобразователя установлены постоянные магниты.

  • тип разъёмов: Lemo 00/СР-50-74/BNC;
  • частотапреобразователя: 2,5 МГц;
  • габаритные размеры:60×45×40 мм.
Ультразвуковой преобразователь П131-2,5-0/18
П131-2,5-0/18

Технические характеристики преобразователей для УЗК рельсов

Наименование преобразователяЧастотаУгол вводаТип преобразователя
РП-02,5 МГцпрямой, совмещённый
РП-РС-02,5 МГцпрямой, раздельно-совмещённый
РН-372,5 МГц37°наклонный, совмещённый
РН-402,5 МГц40°наклонный, совмещённый
РН-432,5 МГц43°наклонный, совмещённый
РН-452,5 МГц45°наклонный, совмещённый
РН-552,5 МГц55°наклонный, совмещённый
РН-582,5 МГц58°наклонный, совмещённый
РН-652,5 МГц65°наклонный, совмещённый
РН-702,5 МГц70°наклонный, совмещённый
РНС-42/422,5 МГц42° (2 шт.)наклонный, совмещённый, сдвоенный
РНС-45/452,5 МГц45° (2 шт.)наклонный, совмещённый, сдвоенный
РНС-41/492,5 МГц41° и 49°наклонный, совмещённый, сдвоенный
РНС-58/582,5 МГц58° (2 шт.)наклонный, совмещённый, сдвоенный
РН-70-ТС2,5 МГц70°наклонный, совмещённый, термостабильный, износоустойчивый

Технические характеристики преобразователей для УЗК колёс

Наименование преобразователяЧастотаУгол вводаТип преобразователя
П121-0,4-900,4 МГц90°наклонный, совмещённый
П131-2,5-0/182,5 МГц0° – 18°наклонный, совмещённый, с переменным углом ввода
