Стандартные наклонные совмещённые преобразователи предназначены для дефектоскопии металлических сварных швов и других изделий большой толщины, в диапазоне от 40 до 80 мм.
Преобразователи серии 512, с круглым пьезоэлементом диаметром 12 мм. По сравнению с сериями 002 и ВМ-003 имеют повышенное отношение сигнал/шум и меньшие значения стрелы. Повышена разрешающая способность и достоверность позиционирования дефектов. Соответствуют ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования».
В таблице характеристик указано значение угла ввода луча в сталь Ст. 20 при температуре +20 °С, определяемое по образцу СО-2 (ГОСТ 14782-86). Максимальное отклонение угла ввода от номинального значения ±1,5°; максимальное отклонение стрелы от номинального значения ±1 мм; максимальное отклонение эффективной частоты ±10%.
П 121

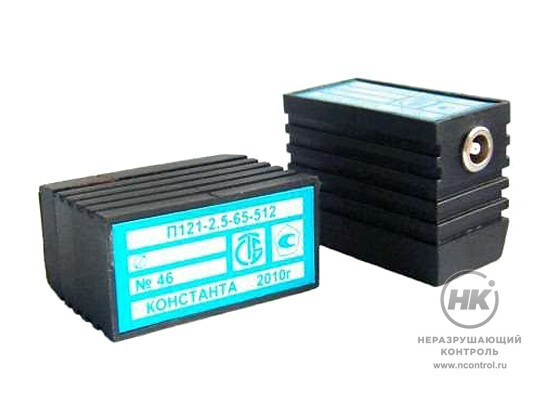

Тип преобразователя
Наименование преобразователя | Частота | Размер пьезоэлемента | Угол ввода | Стрела |
---|---|---|---|---|
П121-2,5-40-512 | 2,5 МГц | Ø 12 мм | 40° | 9 мм |
П121-2,5-50-512 | 2,5 МГц | Ø 12 мм | 50° | 9 мм |
П121-2,5-60-512 | 2,5 МГц | Ø 12 мм | 60° | 10 мм |
П121-2,5-65-512 | 2,5 МГц | Ø 12 мм | 65° | 12 мм |
П121-2,5-70-512 | 2,5 МГц | Ø 12 мм | 70° | 14 мм |
П121-5-40-512 | 5 МГц | Ø 12 мм | 40° | 9 мм |
П121-5-50-512 | 5 МГц | Ø 12 мм | 50° | 9 мм |
П121-5-60-512 | 5 МГц | Ø 12 мм | 60° | 12 мм |
П121-5-65-512 | 5 МГц | Ø 12 мм | 65° | 13 мм |
П121-5-70-512 | 5 МГц | Ø 12 мм | 70° | 14 мм |
