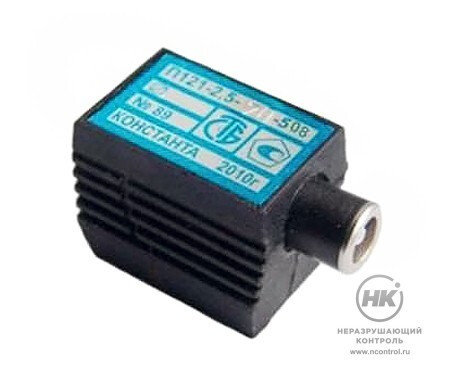

Малогабаритные наклонные совмещённые преобразователи предназначены для дефектоскопии металлических сварных швов, листов и других изделий, в диапазоне толщин 4 – 12 мм. Малые размеры корпуса позволяют вести контроль в труднодоступных местах.
Преобразователи серии 508, с круглым пьезоэлементом диаметром 8 мм. По сравнению с сериями 002 и ВМ-003 имеют повышенное отношение сигнал/шум и меньшие значения стрелы. Повышена разрешающая способность и достоверность позиционирования дефектов. Соответствуют ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования».
В таблице характеристик указано значение угла ввода луча в сталь Ст. 20 при температуре +20 °С, определяемое по образцу СО-2 (ГОСТ 14782-86). Максимальное отклонение угла ввода от номинального значения ±1,5°; максимальное отклонение стрелы от номинального значения ±1 мм; максимальное отклонение эффективной частоты ±10%.
П 121
Тип преобразователя
Наименование преобразователя | Частота | Размер пьезоэлемента | Угол ввода | Стрела |
---|---|---|---|---|
П121-5-40-508 | 5 МГц | Ø 8 мм | 40° | 8 мм |
П121-5-50-508 | 5 МГц | Ø 8 мм | 50° | 8 мм |
П121-5-65-508 | 5 МГц | Ø 8 мм | 65° | 9 мм |
П121-5-70-508 | 5 МГц | Ø 8 мм | 70° | 10 мм |
П121-5-73-508 | 5 МГц | Ø 8 мм | 73° | 11 мм |
