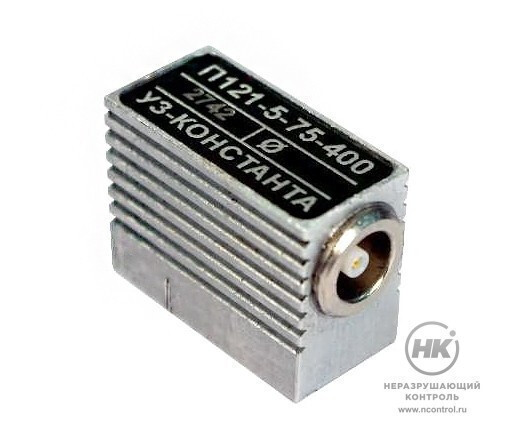

Миниатюрные наклонные совмещённые ПЭП П121 серия 400

Купить
В избранноеВ избранное
СравнитьСравнить

Миниатюрные наклонные совмещённые преобразователи предназначены для дефектоскопии сварных швов и тонкостенных изделий в диапазоне толщин 4 – 12 мм. Есть модификации с разъёмом Lemo 00 на кабеле, маркировка 401.

Преобразователи серии 400, с круглым пьезоэлементом диаметром 6 мм. Малые размеры корпуса позволяют вести контроль в труднодоступных местах. Эффективная частота преобразователей: 5 и 10 МГц. Углы ввода: 65, 70 и 75 градусов. Соответствуют ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования».

В таблице характеристик для преобразователей частотой 5 МГц указано значение угла ввода луча в сталь Ст. 20 при температуре +20 °С, определяемое по образцу СО-2 (ГОСТ 14782-86). Для преобразователей частотой 10 МГц указано значение угла ввода, определяемое по образцу V2. Максимальное отклонение угла ввода от номинального значения ±1,5°; максимальное отклонение стрелы от номинального значения ±1 мм; максимальное отклонение эффективной частоты ±10%.

П 121
Тип преобразователя

Документы в PDF

Особенности

  • имеют расширенный температурный диапазон и малое влияние на характеристики ПЭП при изменении температурного режима;
  • высокое отношение сигнал/шум: не менее 16 дБ, в диапазоне контроля;
  • низкий уровень шумов преобразователя;
  • размеры рабочей поверхности: 8×18 мм;
  • толщина подошвы: 1,5 мм;
  • удобный эргономичный корпус, выполненный из материала, не скользящего в промасленных руках;
  • габаритные размеры моделей разъёмом на кабеле: 20×10×10 мм;
  • габаритные размеры серии: 20×10×16 мм;
  • пьезоэлемент круглой формы;
  • разъём: Lemo 00.250.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Стрела
П121-5-65-400 5 МГц Ø 6 мм 65° 6 мм
П121-5-70-400 5 МГц Ø 6 мм 70° 6 мм
П121-5-73-400 5 МГц Ø 6 мм 73° 7 мм
П121-10-65-400 10 МГц Ø 6 мм 65° 6 мм
П121-10-70-400 10 МГц Ø 6 мм 70° 6 мм
П121-10-73-400 10 МГц Ø 6 мм 73° 7 мм
