Малогабаритные наклонные совмещённые преобразователи предназначены для дефектоскопии металлических сварных швов, листов и других изделий небольшой толщины, в диапазоне 12 – 40 мм.

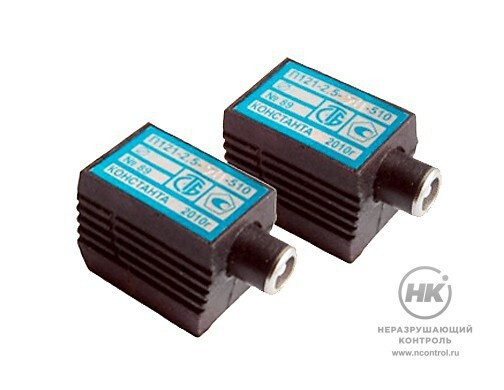

Преобразователи серии 510, с круглым пьезоэлементом диаметром 10 мм. По сравнению с сериями 002 и ВМ-003 имеют повышенное отношение сигнал/шум и меньшие значения стрелы. Повышена разрешающая способность и достоверность позиционирования дефектов. Соответствуют ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования».
В таблице характеристик указано значение угла ввода луча в сталь Ст. 20 при температуре +20 °С, определяемое по образцу СО-2 (ГОСТ 14782-86). Максимальное отклонение угла ввода от номинального значения ±1,5°; максимальное отклонение стрелы от номинального значения ±1 мм; максимальное отклонение эффективной частоты ±10%.
П 121
Тип преобразователя
Наименование преобразователя | Частота | Размер пьезоэлемента | Угол ввода | Стрела |
---|---|---|---|---|
П121-2,5-50-510 | 2,5 МГц | Ø 10 мм | 50° | 8 мм |
П121-2,5-65-510 | 2,5 МГц | Ø 10 мм | 65° | 9 мм |
П121-2,5-70-510 | 2,5 МГц | Ø 10 мм | 70° | 10 мм |
П121-5-50-510 | 5 МГц | Ø 10 мм | 50° | 8 мм |
П121-5-65-510 | 5 МГц | Ø 10 мм | 65° | 9 мм |
П121-5-70-510 | 5 МГц | Ø 10 мм | 70° | 10 мм |
