Наклонные совмещённые ПЭП с переменным углом ввода П131

Купить

Задать вопрос о товаре

В избранное

Сравнить

Наклонные совмещённые преобразователи с переменным углом ввода позволяют возбуждать продольные, поперечные, поверхностные волны и волны Лэмба.

Преобразователи с изменяемым углом падения луча на поверхность контролируемого объекта. Применяются при ультразвуковом контроле в заводских условиях и при лабораторных исследованиях. Имеется два конструктивных решения преобразователей.

П 131
Тип преобразователя

Документы в PDF

Скачать карточку в формате PDF

Тип 1

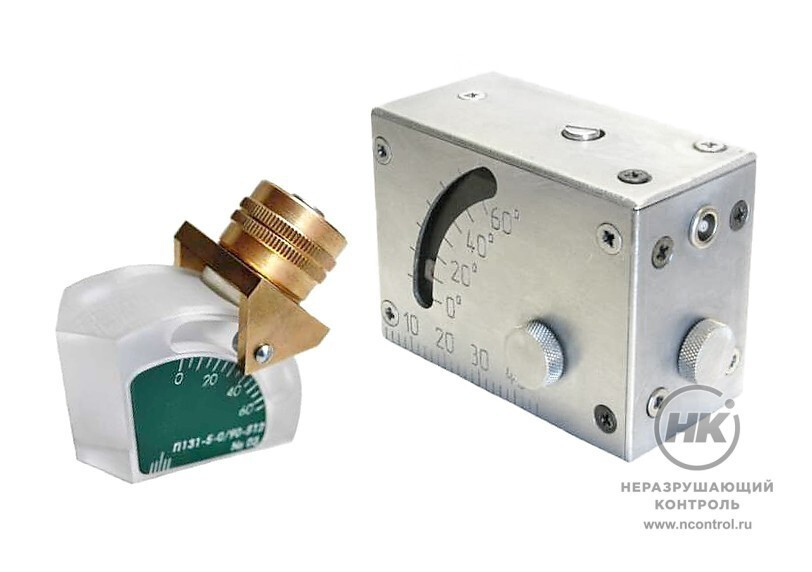

Преобразователи изготовлены по схеме с переменной точкой выхода ультразвуковых колебаний, с подвижным цилиндрическим элементом. Выполнены в алюминиевом корпусе, на нём нанесена шкала для отсчёта текущего угла падения луча.

пьезоэлемент прямоугольный, 12×14 мм;
материал призмы: оргстекло;
тип разъёма: Lemo 00.250;

диапазон углов падения луча: от 0° до 65°;
углы ввода в сталь: от 0° до 90°.

Тип 2

Преобразователь изготовлен по схеме с неизменной точкой выхода и постоянным временем распространения ультразвуковых колебаний в призме. Простая и надёжная конструкция с минимальным количеством деталей. На призму нанесена шкала для отсчёта текущего угла падения луча.

пьезоэлемент круглый, Ø 12 мм;
материал призмы: оргстекло;
тип разъёма: Lemo 00.250;

диапазон углов падения луча: от 0° до 65°;
углы ввода в сталь: от 0° до 90°.

Технические характеристики

Наименование преобразователя	Частота	Размер пьезоэлемента	Размер рабочейповерхности	Габариты	Корпус
П131-1,25-0-90-002	1,25 МГц	12×14 мм	70×35 мм	75×40×50 мм	тип 1
П131-1,8-0-90-002	1,8 МГц	12×14 мм	70×35 мм	75×40×50 мм	тип 1
П131-2,5-0-90-002	2,5МГц	12×14 мм	70×35 мм	75×40×50 мм	тип 1
П131-5-0-90-002	5 МГц	12×14 мм	70×35 мм	75×40×50 мм	тип 1
П131-1,8-0-90-512	1,8 МГц	Ø 12 мм	47×20 мм	65×25×55 мм	тип 2
П131-2,5-0-90-512	2,5 МГц	Ø 12 мм	47×20 мм	65×25×55 мм	тип 2
П131-5-0-90-512	5 МГц	Ø 12 мм	47×20 мм	65×25×55 мм	тип 2
