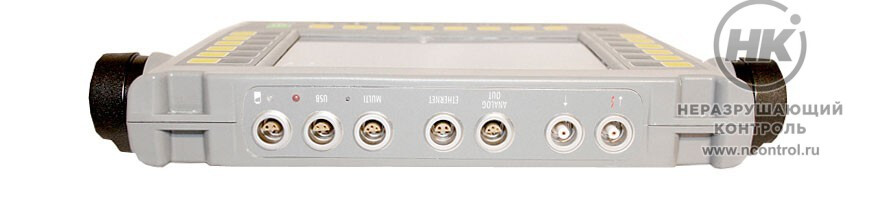

Ультразвуковой низкочастотный дефектоскоп DIO 1000 LF

Ультразвуковой низкочастотный дефектоскоп DIO 1000 LF [фото №3]

Ультразвуковой низкочастотный дефектоскоп DIO 1000 LF [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой низкочастотный дефектоскоп Starmans DIO 1000 LF предназначен для поиска дефектов в изделиях из композитных и пористых материалов. Рабочая частота: от 20 кГц до 1 МГц. Работает с отечественными и импортными преобразователями.

Дефектоскоп сочетает традиционные способы УЗК и технологии контроля с использованием дифракционно-временного и электромагнитно-акустического методов. Подходит для контроля материалов с высоким затуханием ультразвука: бетон, камень, чугун, углепластик и пластмасса.

Функция ВРЧ

ВРЧ помогает выравнивать амплитуду сигнала с учётом расстояния до дефекта.

Коррекция амплитуды ВРЧ

DAC-кривая соединяет максимумы эхо-сигналов, до 20 точек, от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале.

10 часов
Время работы
батареи

Цифровая АРД-диаграмма

Метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности, с учётом её характерного размера.

Калибровка преобразователей

Автоматическую калибровку любого преобразователя можно провести на любом образце. А при контроле продольных швов на криволинейной поверхности пригодится функция калибровки наклонных преобразователей.

Соответствие стандартам

Starmans DIO 1000 LF внесён в Госреестр средств измерения РФ. Соответствует стандартам виброустойчивости EN 60068-2-6 и ударопрочности EN 60068-2-29:1996.

Документы в PDF

Скачать карточку в формате PDF

Сертификат соответствия

Свидетельство об утверждении

Особенности

возможность подключения и контроля с применением дифракционно-временного метода;
возможность контроля с использованием электромагнитно-акустических ПЭП;
работа в режиме толщиномера;

возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
встроенная функция автоматической калибровки.

Комплектация

ультразвуковой дефектоскоп;
преобразователь Air coupled
PNL45-005 R 50 KHz;
преобразователь Air coupled
PNL45-005 T 50 KHz;
Li-Ion аккумулятор;
адаптер питания;
кабель BNC -LEMO01;

кабель USB;
USB Flash Disk 2GB - ПО;
ударопрочный кейс;
защитный чехол;
наплечный ремень;
ремень крепления для кейса;
свидетельство о поверке;
руководство по эксплуатации.

Технические характеристики

Экран:	цветной TFT, 1024 pix (Ш) х 768 pix (В)
Частота обновления экрана:	минимум 60 Гц
Размеры экрана:	99x130 мм
Частота стробирования:	200 МГц, 12-бит
Диапазон температур эксплуатации:	-20 °C - 60 °C
Питание от сети:	сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц
Аккумулятор:	встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач
Рабочее время батареи:	не менее 10 часов, в зависимости от регулировки яркости дисплея.
Поддержка языков:	Русский, English, Japan, Czech, Turkish, Chinese, German.
Память:	16 ГБ
Размеры:	224х188x34 мм
Масса:	0.74кг + 0.54 кг батарея
Требования к ПК:	ПК, работающий под Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7
Гарантийный срок:	гарантия на 2 года. Батарея не входит в гарантию
Разъёмы для подключения преобразователей	Lemo 01
Коммуникационные порты	USB, RS232, Ethernet.По заказу: Wireless Ethernet, Bluetooth.
Вход B-скан	сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В
Диапазон устанавливаемых скоростей ультразвука	От 100 до 15240 м/с в стали
Рабочие частоты	от 20кГц до 1МГц.
Фильтры:	широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц
DAC (кривая амплитуда-расстояние (АРК)	построение по 20 точкам, регулируемая по высоте
Глубина (амплитуда) ВРЧ (динамический диапазон)	111 дБ (71 дБ непрерывно)
