Ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF

Ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF [фото №1] Ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF [фото №2] Ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF [фото №3] Ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF [фото №4] Ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF [фото №5]

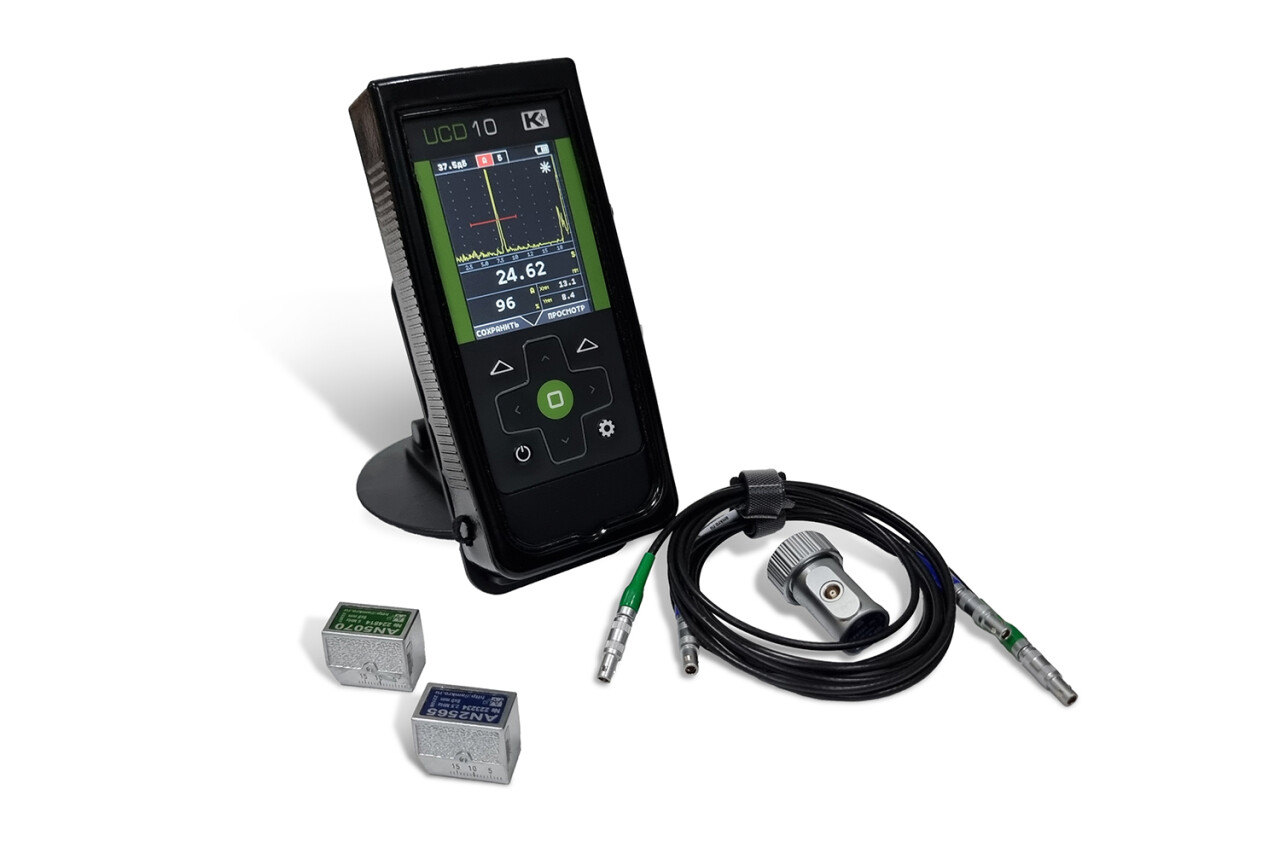

Ультразвуковой дефектоскоп УСД-10 RF/UCD-10 RF [фото №1]
Купить

Специализированный ультразвуковой дефектоскоп УСД-10 RF / UCD-10 RF разработан для проведения УЗК в сложных рабочих условиях. Благодаря своим миниатюрным размерам и облегченной конструкции прибор идеально подходит для обследования труднодоступных участков металлоконструкций, трубопроводов и полиэтиленовых изделий, где использование стандартного оборудования затруднено.

Дефектоскоп УСД-10 RF / UCD-10 RF представляет собой оптимальное решение для специалистов, требующих мобильности и точности при проведении неразрушающего контроля в ограниченном пространстве. Его продуманная конструкция и передовые технические характеристики делают его незаменимым инструментом для обследования промышленных объектов, строительных конструкций и инженерных коммуникаций.



20 000 м/с
Максимальная скорость

Документы в PDF

Скачать карточку в формате PDF

Преимущества

  • Автоматический поворот дисплея - интеллектуальная система моментально изменяет ориентацию изображения на 90° по одному нажатию, обеспечивая комфортный просмотр результатов в любом положении прибора.
  • Двухканальная система анализа позволяет одновременно контролировать две независимые зоны исследования
  • Технология ВРЧ
  • Метрологический мониторинг - встроенная система учета межповерочного интервала с автоматическими напоминаниями о необходимости калибровки оборудования.
  • Расширенная память:
    - Хранение тысяч профилей настроек
    - Архив результатов контроля с возможностью экспорта данных
  • Адаптивная система визуализации предлагает три специализированных режима отображения:
    - СТАНДАРТ - классическая цветовая палитра с оптимальной цветопередачей
    - МОНОХРОМ - высококонтрастное черно-белое изображение для работы при ярком освещении
    - КОНТРАСТ - специальная желтая схема с максимальной различимостью сигналов на черном фоне для сложных условий работы

Набор аксессуаров

  • Сумка-пояс RFT
  • Стандартный чехол на молнии
  • Защитный силиконовый бампер-чехол
  • RFT UNIVERSAL PLATFORM
  • Крепление на руку типа перчатка с поворотной платформой
  • Магнитное крепление
/8823/conversions/1f304702aa9042067a6bd1501902ec47-big.jpg

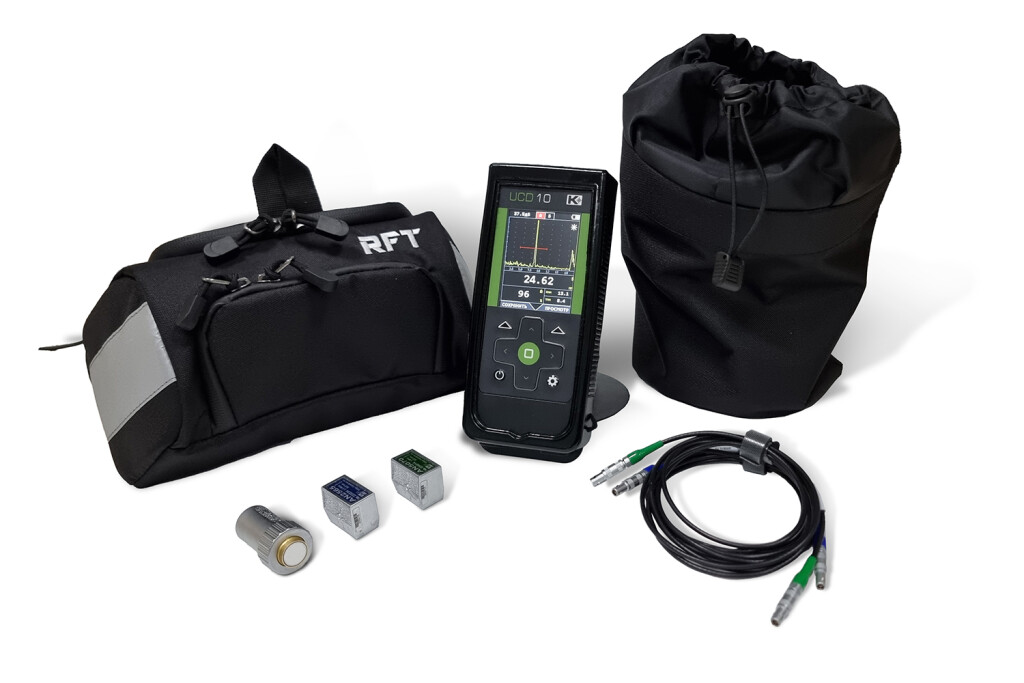

Комплектация

  • Электронный блок УСД-10 RF со встроенным Li-Pol аккумулятором
  • Блок питания сетевой 5В / 220В 1 Кабель Lemo00-Lemo00 одинарный 1,5 м
  • Преобразователь ультразвуковой П121-2,5-65 (AN2565)
  • Преобразователь ультразвуковой П121-5,0-70 (AN5070)
  • Преобразователь ультразвуковой П111-2,5-К12 (SF2512)
  • Кабель USB для связи с ПК 1 USB флеш-накопитель с ПО
  • Защитный чехол (стандартный чехол на молнии)
  • Защитный силиконовый бампер-чехол
  • RFT universal platform – универсальная крепежная платформа
  • Крепление-перчатка
  • Магнитное крепление
  • Сумка-пояс RFT для работы и транспортировки
  • Комплект документации (руководство пользователя, паспорт, свидетельство о поверке)

Технические характеристики

Разверткамин.: 0 - 1,8 мкс (0-5 мм)
макс.: 0 - 267 мкс (0-800 мм, сталь)
Диапазон скоростей1000 - 20 000 м/с
Задержкаот 0 до 347 мкс
Максимальная длина контролируемого материала (сталь)до 800 мм (эхо-режим), 1600 мм (теневой режим)
Задержка в призме0 - 100 мкс с точностью 0,01 мкс
Зондирующий импульсрадиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 2 числом периодов,
с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ400 Гц
Усилительширокополосный 0.5-20 МГц (-6 дБ)
Согласование с ПЭП сторонних производителейнет
Диапазон регулировки усиления92 дБ, с шагом 0.5 дБ
Временная Регулировка Чувствительности (ВРЧ)линейная с диапазоном до 20 дБ
Кривая Амплитуда-Расстояние (АРК)нет
Детектированиеполное, радиосигнал (во всем диапазоне развертки)
Отображение сигналов на экране (визуализация)А-скан
Дополнительная клавиша +dBнет
Автоматическая калибровка задержки в призменет
Автоматическая калибровка диапазона контроля при заданной толщине шванет
Автоматическая калибровка скорости УЗКнет
Зоны контролядве независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)световая для каждой зоны отдельно и звуковая вибросигнализация
Режимы работы АСДдефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон
Функция АРДнет
Цифровая фильтрация сигналанет
Аналоговая фильтрация сигналанет
Измерение временных интерваловот 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала или по переходу через "0"
Измерение амплитудыв процентах от высоты экрана,
в дБ относительно уровня порога в зоне
Сравнение с сохраненным эталонным сигналомнет
Поддержка стандарта контроля сварных швов AWS D1.1нет
Обработка изображения на экране после «заморозки» экранастатичная картинка
Дисплей c функцией поворотацветной высококонтрастный, TFT 320 х 240 точек,
(44 х 58 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенностиесть
Смена ориентации экранаво всех 4-х положениях
Таймер поверкиесть
Язык менюрусский, английский
Память900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей;
1000 протоколов контроля с А-сканом
ИнтерфейсUSB-С
Разъемы преобразователей2 х Lemo 00
Аккумуляторвстроенный, 3,7 В/3,5 А/ч
Время работыне менее 10-12 часов зависит от режима
Внешнее питаниеблок питания220В AC
Напряжение питания5В / 2,5А DC
Диапазон рабочих температурот -25 °C до +55 °C
Размер (В x Ш x Д), не более155 мм x 65 мм x 28 мм
Масса, не более0,25 кг с аккумулятором
