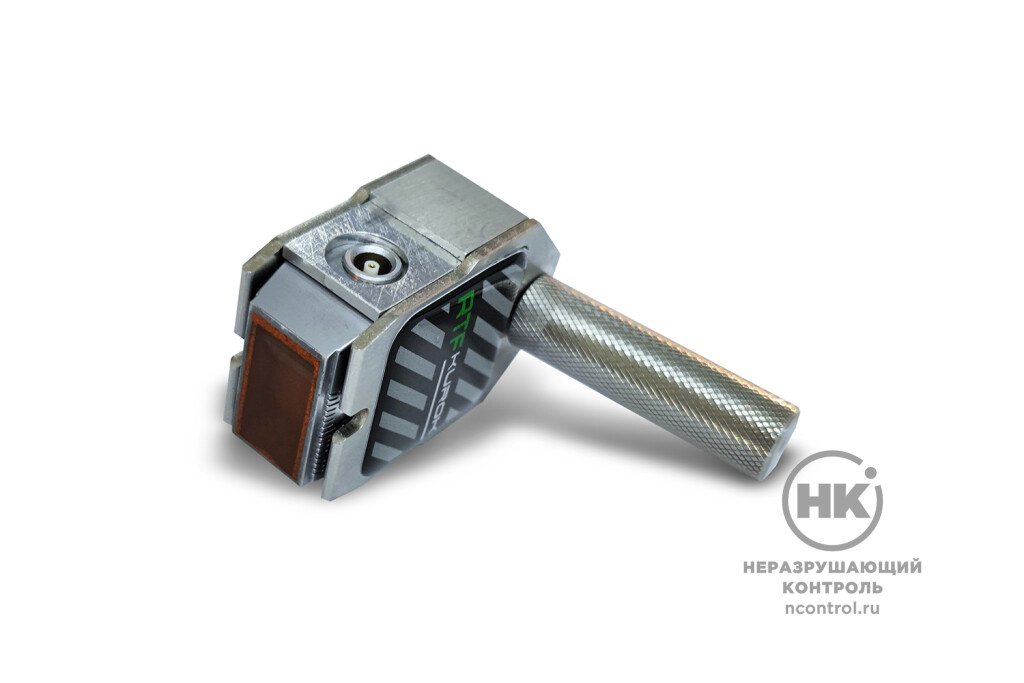

RFT KUROK механическое позиционирующее устройство для ручного сканирования

RFT KUROK механическое позиционирующее устройство для ручного сканирования [фото №3]

Купить

Задать вопрос о товаре

Устройство RFT KUROK предназначено для точного механического позиционирования и ручного сканирования ультразвуковыми преобразователями в составе с ультразвуковым дефектоскопом.

Обеспечивает стабильный и эргономичный контроль криволинейных поверхностей (труб, прутков, цилиндрических конструкций). Устройство идеально подходит для проведения ручного ультразвукового контроля в промышленных условиях, особенно там, где требуется высокая повторяемость результатов на протяженных или криволинейных участках.

Совместимость и подключение:

Прямое подключение: Каретка рассчитана на работу с преобразователями серий RFT-O П121, П112, П111, оснащенными вертикальным удлиненным разъемом (ориентированным вверх).
Подключение через адаптацию: Наклонные преобразователи АМКРО (П121) серии AN с классическим горизонтальным расположением разъема подключаются через специальное боковое технологическое отверстие в корпусе каретки RFT KUROK.

90 г
Вес с ПЭП

Документы в PDF

Скачать карточку в формате PDF

Особенности метода

Стабильный прижим: Подпружиненная подвеска автоматически поддерживает постоянное давление преобразователя на контролируемую поверхность, что критически важно для получения стабильных и повторяемых результатов сканирования.
Эргономика оператора: Боковая рукоятка-курок позволяет легко манипулировать устройством — осуществлять прижим и поворот каретки без значительных физических усилий. Это минимизирует усталость руки оператора при проведении prolonged контроля.
Работа на криволинейных поверхностях: Конструкция специально разработана для точного позиционирования преобразователя на объектах с сложной геометрией (выпуклых, вогнутых).
Автоматизация усилия: Прижим преобразователя осуществляется за счет подпружиненного механизма и силы тяжести, а не мышечного усилия оператора, что снижает human factor и повышает стабильность данных.
Универсальность крепления: Предусмотрена совместимость с популярными моделями преобразователей.

Комплектация

RFT KUROK механическое позиционирующее устройство базовый комплект

ROK механическое устройство
Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м
Преобразователь RFT-O 5070 (П121-5,0-70)
Преобразователь RFT-O 2565 (П121-2,5-65)
Преобразователь RFT-O-S 25 (П111-2,5-10)
Сумка

Состав базового комплекта и комплекта поставки может отличаться и оговаривается отдельно при поставке

RFT KUROK механическое позиционирующее устройство стандартный комплект

RFT KUROK механическое устройство для сканирования с паспортом
Сумка
С кареткой RFT KUROK могут работать наклонные преобразователи АМКРО (П121) в корпусе серии AN с горизонтальным классическим расположением разъёма и подключаются через боковое технологическое отверстие каретки RFT KUROK
Преобразователи AN25ХХ, AN50ХХ, AN18XX можно заказать отдельно

Дополнительные преобразователи

Наклонные преобразователи RFT-O (П121)
RFT-O 50XX (частота 5,0 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм, разъем вертикальный)
RFT-O 25XX (частота 2,5 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный
Прямые совмещенные преобразователи RFT-O-S (П111)
RFT-O-S 25 (частота 2,5 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм)
RFT-O-S 50 (частота 5,0 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм)
Прямые раздельно-совмещенные преобразователи RFT-O-D (П112)
RFT-O-D 25 (частота 2,5 МГц, диаметр пьезоэлемента 10/2 мм)
RFT-O-D 50 (частота 5,0 МГц, диаметр пьезоэлемента 10/2 мм)
Возможно изготовление прямых раздельно-совмещенных широкозахватных преобразователей П112 RFT-O-D

Дополнительные кабели

Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м
Кабель Lemo00-Lemo00 армированный одинарный 1,5 м

Технические характеристики

Совместимость с преобразователями	RFT-0, АМКРО серия AN
Диаметры контролируемых поверхностей труб, прутков, мм	От 30 до плоскости
Габаритные размеры ДхШхВ, мм	35х21х48
Масса с преобразователем/ без преобразователя, г	90 / 55
