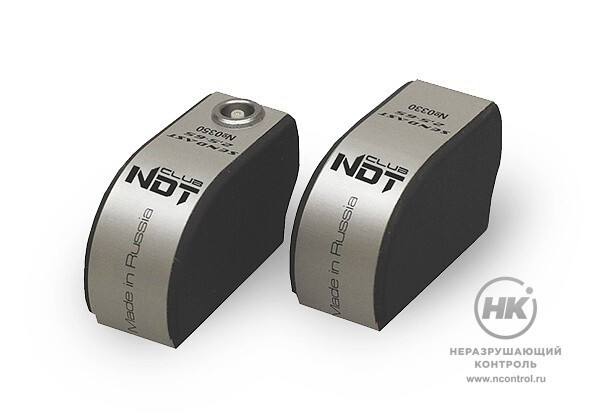

Износостойкие наклонные ПЭП SENDAST П121

Износостойкие наклонные ПЭП SENDAST П121 [фото №3]

Износостойкие наклонные ПЭП SENDAST П121 [фото №4]

Износостойкие наклонные ПЭП SENDAST П121 [фото №5]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Износостойкие наклонные преобразователи SENDAST П121 предназначены для проведения ручного ультразвукового контроля в составе ультразвуковых дефектоскопов общего назначения.

Преобразователи SENDAST вырабатывают полезные сигналы предельно малой длительности и обладают максимальной широкополосностью. Призма преобразователей изготовлена из износостойкого полимера, обеспечивающего превосходство по износу до 8 раз по сравнению с преобразователями с призмой из оргстекла и эпоксидных компаундов.

1500 часов
Среднее время наработки преобразователя на отказ

Документы в PDF

Скачать карточку в формате PDF

Конструкция

Обтекаемая, сглаженная форма преобразователя и обрезиненные нескользящие боковые накладки создают комфортное тактильное ощущение при работе, способствуют снижению напряжения пальцев руки.Маркировка преобразователя внедряется в металлический каркас преобразователя на глубину 18 – 22 мкм и не стирается со временем при воздействии с контактными жидкостями.

Классическое исполнение — c выходом разъёма под кабель горизонтально поверхности. Есть возможность вертикального расположения разъёма для проведения контроля в неудобных местах и ограниченных пространствах.

Совместимость

Отсутствие внутренних цепей коррекции, внутренней индуктивности, позволяет работать с большинством российских (А1212 MASTER, A1214 EXPERT, УСД-50, УСД-60, УД2В-П46, A1211 MINI, A1550 IntroVisor, УД-2-70 и др.) и зарубежных дефектоскопов (USM GO, EPOCH, и др.)

Возможен индивидуальный подход к изготовлению преобразователя по заданным параметрам: частота/угол ввода/форма и размер пьезокристалла/уровень исполнения защиты от пыли и влаги.

Особенности

электромагнитная помехозащищённость: экранирование со всех сторон, включая рабочую поверхность по технологии Elma pro;
пригодность для контакта с объектами контроля, нагретыми до +200 °С при кратковременном использовании;
технология Ultra SAS для подавления собственных внутрипризматических шумов;
высокая износоустойчивость полимера призмы преобразователя;

отсутствие трения элементов корпуса о металл исключает влипание преобразователя иобеспечивает равномерное скольжение пообъекту контроля;
технология DeepDamp для получения широкополосных сигналов предельно малой длительности;
высокая чувствительность: соотношение сигнал/шум в зоне контроля не менее 20 Дб.

Комплектация

преобразователь SENDAST П121;
паспорт;
пластиковый бокс.

Опционально

притёртый ПЭП для труб диаметром от 25 мм;
притёртый ПЭП для труб диаметром от 76 мм.

Общие технические характеристики

Преобразователи	На частоту 2,5 МГц	На частоту 5,0 МГц
Рабочий тип волны	поперечная	поперечная
Рабочая частота	2,5±0,25 МГц	5,0±0,5 МГц
Длительность эхосигнала по уровню -20 дБ	не более 1,3 мкс	не более 0,7 мкс
Длительность эхосигнала по уровню -6 дБ	не более 0,65 мкс	не более 0,35 мкс
Относительная полоса пропускания по уровню -20 дБ	не менее 100%	не менее 100%
Относительная полоса пропускания по уровню -6 дБ	не менее 50%	не менее 45%
Резерв чувствительности	не менее 40 дБ	не менее 50 дБ
Ёмкость	1900±200 пФ	650±100 пФ
Пьезопластина	диск Ø 12 мм	диск Ø 6 мм
Внутренняя цепь коррекции	—	—
Защита от электромагнитных помех	присутствует	присутствует
Разъём	Lemo 00	Lemo 00
Диапазон рабочих температур	от -30 до +90 °С	от -30 до +90°С
Допускается время непрерывного контакта снагретым объектом контроля	Т=150 °С до 10 мин	Т=150 °С до 10 мин
	Т=200 °С до 1 мин	Т=200 °С до 1 мин
Средняя наработка до отказа	не менее 1500 часов	не менее 1500 часов
Средний путь прохода	8000 м	8000 м
Габаритные размеры (Д×Ш×В)	37×18×23 мм (±1 мм) с горизонтальным разъёмом	32×13×21 мм (±1 мм) с горизонтальным разъёмом
	36×18×24 мм (±1 мм) с вертикальным разъёмом	31×13×22 мм (±1 мм) с вертикальным разъёмом
Масса	22±2 г	12±2 г

Перечень преобразователей

Наименование преобразователя	Угол ввода	Стрела
П121-2,5-40	40°±1°	10,0±1 мм
П121-2,5-45	45°±1°	10,5±1 мм
П121-2,5-50	50°±1°	11,0±1 мм
П121-2,5-60	60°±2°	12,0±1 мм
П121-2,5-65	65°±2°	10,0±1 мм
П121-2,5-70	70°±2°	11,0±1 мм
П121-5,0-40	40°±1°	7,0±1 мм
П121-5,0-45	45°±1°	7,0±1 мм
П121-5,0-50	50°±1°	7,5±1 мм
П121-5,0-60	60°±2°	5,5±1 мм
П121-5,0-65	65°±2°	6,0±1 мм
П121-5,0-70	70°±2°	6,5±1 мм
П121-5,0-72	72°±2°	9,0±1 мм
П121-5,0-75	75°±2°	8,0±1 мм
