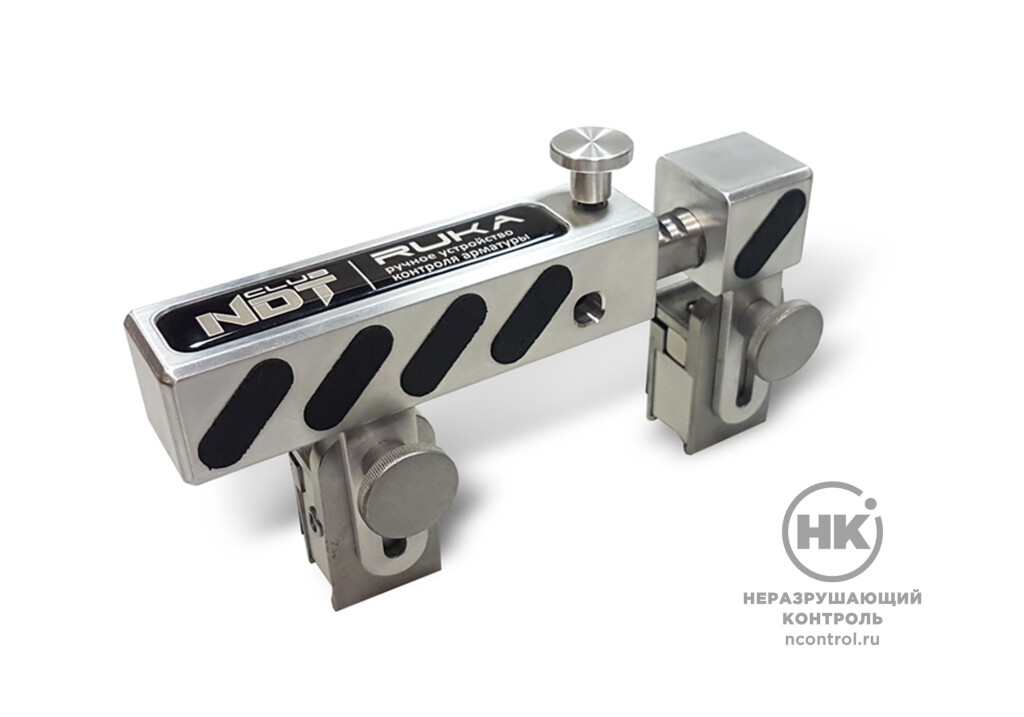

Ручное устройство контроля арматуры RUKA

Купить

Устройство RUKA предназначено для ручного ультразвукового контроля стыковых однорядных соединений стержней арматуры диаметром 20–40 мм.

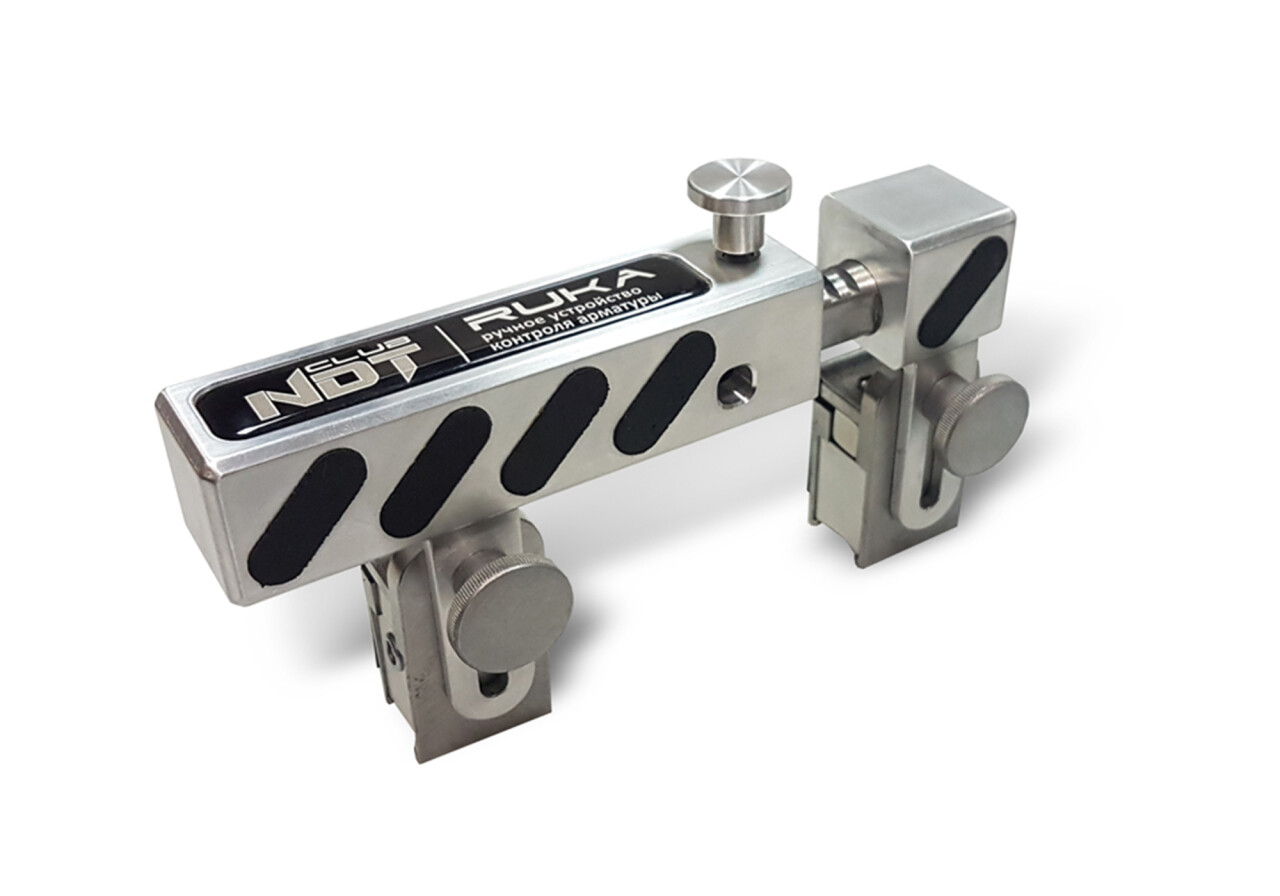

Устройство применяется в комплексе с ультразвуковым высокочастотным дефектоскопом общего назначения, поддерживающим раздельную схему подключения пьезоэлектрических преобразователей (ПЭП). Система RUKA внешне представляет собой механическое устройство, состоящее из подвижного механического затвора с изменяемой базой, пружинного фиксатора затвора, и двух магнитных башмаков с ультразвуковыми преобразователями. Во внешней части затвора на боковой поверхности располагается окно (показатель расстояния между ПЭП), в котором отражается текущее значение расстояния между преобразователями (точками выхода ультразвуковой волны преобразователей), все значения расстояний выгравированы на внутреннем стержне затвора.



800 г
Вес устройства с ПЭП

Документы в PDF

Принцип работы

Устройство RUKA в составе с ультразвуковым высокочастотным дефектоскопом обеспечивает наиболее удобную, зеркально-теневую схему ультразвукового контроля, которая позволяет выявить внутренние дефекты (трещины, непровары, поры и шлаковые включения) в сварных соединениях без расшифровки их характера и координат.
При необходимости, возможна реализация теневой схемы, с использованием дополнительного магнитного башмака (дополнительные комплектующие).

Особенности метода

  • Обеспечивает постоянную базу (фиксированное расстояние между ПЭП) и их соосную установку на стержень арматуры.
  • Расстояние между преобразователями изменяется с фиксированным шагом для оперативного перехода между контролем стержней разного диаметра.
  • Химически стойкие кабели PROFI с угловыми разъемами: устойчивы к агрессивным средам, обладают повышенной живучестью и удобны для работы в стесненных условиях.
  • Модульная разборная конструкция для удобства транспортировки и хранения.

Комплектация

  • Устройство RUKA с механическим затвором и двумя магнитными башмаками
  • Преобразователь SENDAST П323-2,5-65
  • Кабель Lemo угловой-Lemo PROFI одинарный 1,2 м
  • Сумка CLUB-M
  • Силиконовая смазка для технического обслуживания и ухода за механическим затвором устройства RUKA
    (Поставляется опционально и не отражается на стоимости комплекта. Мы не рекомендуем вкладывать смазку, отправляя комплект курьерской службой при авиаперевозках)

ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ RUKA:

  • Магнитный башмак устройства RUKA (используется для реализации теневого метода прозвучивания)
  • Заглушка-имитатор пэп (используется для реализации теневого метода прозвучивания)
  • Чехол CLUB-Т (круглая защитная сумка-чехол для хранения устройства RUKA совместно с дефектоскопом)
  • Преобразователь SENDAST П323-1,8-65
  • Преобразователь SENDAST П323-2,5-70
  • Кабель Кабель Lemo угловой-Lemo прямой PROFI одинарный 1,2 м
  • Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м

Технические характеристики

База затвора80 – 170 мм
80 мм соответствует полностью сдвинутому затвору
170 мм база соответствует максимально раздвинутому затвору
Шаг изменения базы затвора5 мм
Диаметры контролируемых стержней арматуры20-40 мм
Тип используемых преобразователейSENDAST 323-2,5-65
Тип используемых кабелейPROFI LEMO-LEMO одинарный угловой
Вес устройства с пэп800 г
Вес комплекта1000 г
Габаритные размеры: min/max150х105х30 / 240х130х30
Диапазон рабочих температур-25 до +40°С
При температуре окружающей среды от -10 до -25 °С следует предварительно нагреть контролируемое соединение
до +30-50 °С
