Иммерсионные ПЭП высокоточного разрешения SENDAST П211

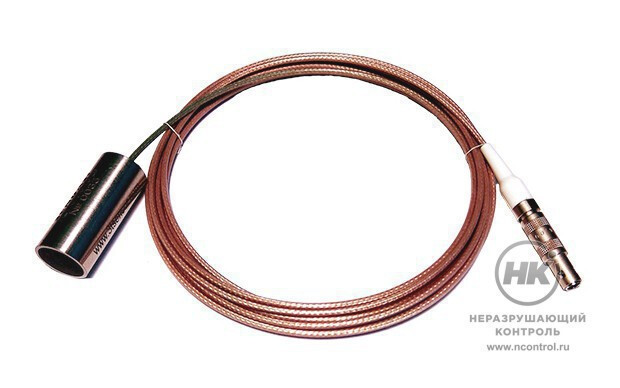

Иммерсионные ПЭП высокоточного разрешения SENDAST П211 [фото №1]
Иммерсионные ПЭП высокоточного разрешения SENDAST П211 [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Иммерсионные преобразователи высокоточного разрешения SENDAST П211 с широкополосными сигналами предельно малой длительности предназначены для проведения ультразвукового контроля и диагностики материалов через толстый слой воды в составе иммерсионных комплексов УЗК.

По электроакустическим свойствам и конструктивному исполнению аналогичны преобразователям GE, Doppler, SIUI, Imasonic, Panametrics с сигналами класса Alpha, Videoscan, Wide Frequency Bandwidth, High Damped.

Конструкция

Корпус из нержавеющей стали и кабель с фторопластовой оболочкой обладают долговременной химической стойкостью к любым жидкостям и контактным смазкам. Преобразователи рассчитаны для работы в полностью погружённом состоянии. Глубина погружения ограничивается длиной кабеля. Степень герметичности IP68. Стандартная коммутация с оборудованием через встроенный кабель с разъёмом Lemo серии 00.

Соответствие стандартам

Преобразователи соответствуют ГОСТ 14782-86, ГОСТ 26266-90, ГОСТ Р 55725-2013 по исполнению и электроакустическим параметрам. Имеют класс IP68 ГОСТ 14254-96 по степени защиты от проникновения пыли и воды. Преобразователи имеют обозначение по ГОСТ 26266-90. Соответствуют группе II вида I ГОСТ 27.003-90: неремонтируемые, невосстанавливаемые, однофункциональные. Соответствуют группе Р2, С4 ГОСТ Р 52931-2008 по требованиям эксплуатации.

IP68
Степень защиты и герметичности корпуса

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • максимальная разрешающая способность обеспечивается предельно малой длительностью полезных сигналов;
  • технология DeepDamp для получения широкополосных сигналов предельно малой длительности;
  • технология Elma pro обеспечивает электромагнитную экранировку от помех и наводок;
  • высокая эффективность на нержавеющих сталях с большим УЗ-затуханием благодаря относительной широкополосности полезных сигналов более 100%;
  • максимальная точность измерения обеспечивается высоким соотношением сигнал/шум и предельно малой длительностью полезных сигналов;

Стандартное исполнение

  • луч без фокуса, цилиндрический на всю длину ближнего поля;
  • корпус цилиндрической формы из нержавеющей стали;
  • кабель повышенной химической стойкости, длиной 2,5 м;
  • кабельный разъём Lemo 00.

Опционное исполнение

  • с фокусировкой луча «в линию» либо «в точку», на заданное фокусное расстояние (П211Ф …);
  • с корпусными разъёмами BNC, Lemo 00, Lemo 01, SMA, UHF, Microdot;
  • с кабельными разъёмами BNC, Lemo 01, SMA, Microdot;
  • требуемое сочетание частота/диаметр/корпус.

Технические характеристики

Наименование преобразователя Частота Диаметр
пьезокристалла		 Длина
ближнего поля		 Габариты
Преобразователи на частоту 0,5 МГц
П211-0,5-19-2532 SENDAST 0,5 МГц 19 мм 30 мм Ø 25×32 мм
П211-0,5-19-25,4/32 SENDAST 0,5 МГц 19 мм 30 мм Ø 25,4×32  мм
П211-0,5-19-25,4/39 SENDAST 0,5 МГц 19 мм 30 мм Ø 25,4×39 мм
П211-0,5-25-3232 SENDAST 0,5 МГц 25 мм 53 мм Ø 32×32 мм
П211-0,5-25-3539 SENDAST 0,5 МГц 25 мм 53 мм Ø 35×39 мм
П211-0,5-29-3532 SENDAST 0,5 МГц 29 мм 71 мм Ø 35×32 мм
П211-0,5-29-3539 SENDAST 0,5 МГц 29 мм 71 мм Ø 35×39 мм
П211-0,5-38-4438 SENDAST 0,5 МГц 38 мм 122 мм Ø 44×38 мм
П211-0,5-38-44,5/39 SENDAST 0,5 МГц 38 мм 122 мм Ø 44,5×39 мм
Преобразователи на частоту 1 МГц
П211-1,0-13-1538 SENDAST 1 МГц 13 мм 28 мм Ø 15×38 мм
П211-1,0-13-1625 SENDAST 1 МГц 13 мм 28 мм Ø 16×25 мм
П211-1,0-13-1630 SENDAST 1 МГц 13 мм 28 мм Ø 16×30 мм
П211-1,0-13-1639 SENDAST 1 МГц 13 мм 28 мм Ø 16×39 мм
П211-1,0-19-2532 SENDAST 1 МГц 19 мм 61 мм Ø 25×32 мм
П211-1,0-19-2538 SENDAST 1 МГц 19 мм 61 мм Ø 25×38 мм
П211-1,0-19-25,4/32 SENDAST 1 МГц 19 мм 61 мм Ø 25,4×32 мм
П211-1,0-19-25,4/39 SENDAST 1 МГц 19 мм 61 мм Ø 25,4×39 мм
П211-1,0-19-25,4/45 SENDAST 1 МГц 19 мм 61 мм Ø 25,4×45 мм
П211-1,0-20-2460 SENDAST 1 МГц 20 мм 67 мм Ø 24×60 мм
П211-1,0-25-30,5/38 SENDAST 1 МГц 25 мм 105 мм Ø 30,5×38 мм
П211-1,0-25-3232 SENDAST 1 МГц 25 мм 105 мм Ø 32×32 мм
П211-1,0-25-3246 SENDAST 1 МГц 25 мм 105 мм Ø 32×46 мм
П211-1,0-25-3539 SENDAST 1 МГц 25 мм 105 мм Ø 35×39 мм
П211-1,0-29-3532 SENDAST 1 МГц 29 мм 142 мм Ø 35×32 мм
П211-1,0-29-3539 SENDAST 1 МГц 29 мм 142 мм Ø 35×39 мм
П211-1,0-38-4438 SENDAST 1 МГц 38 мм 243 мм Ø 44×38 мм
П211-1,0-38-44,5/39 SENDAST 1 МГц 38 мм 243 мм Ø 44,5×39 мм
Преобразователи на частоту 2 МГц
П211-2,0-10-1360 SENDAST 2 МГц 10 мм 34 мм Ø 13×60 мм
П211-2,0-20-2460 SENDAST 2 МГц 20 мм 135 мм Ø 24×60 мм
Преобразователи на частоту 2,25 МГц
П211-2,25-6-0951 SENDAST 2,25 МГц 6 мм 14 мм Ø 9×51 мм
П211-2,25-6-0971 SENDAST 2,25 МГц 6 мм 14 мм Ø 9×71 мм
П211-2,25-6-1032 SENDAST 2,25 МГц 6 мм 14 мм Ø 10×32 мм
П211-2,25-6-1037 SENDAST 2,25 МГц 6 мм 14 мм Ø 10×37 мм
П211-2,25-6-1330 SENDAST 2,25 МГц 6 мм 14 мм Ø 13×30 мм
П211-2,25-6-1339 SENDAST 2,25 МГц 6 мм 14 мм Ø 13×39 мм
П211-2,25-6-1538 SENDAST 2.25 МГц 6 мм 14 мм Ø 15×38 мм
П211-2,25-6-1625 SENDAST 2,25 МГц 6 мм 14 мм Ø 16×25 мм
П211-2,25-6-1639 SENDAST 2,25 МГц 6 мм 14 мм Ø 16×39 мм
П211-2,25-10-1625 SENDAST 2,25 МГц 10 мм 38 мм Ø 16×25 мм
П211-2,25-10-1630 SENDAST 2,25 МГц 10 мм 38 мм Ø 16×30 мм
П211-2,25-10-1635 SENDAST 2,25 МГц 10 мм 38 мм Ø 16×35 мм
П211-2,25-10-1639 SENDAST 2,25 МГц 10 мм 38 мм Ø 16×39 мм
П211-2,25-13-1538 SENDAST 2.25 МГц 13 мм 64 мм Ø 15×38 мм
П211-2,25-13-1625 SENDAST 2,25 МГц 13 мм 64 мм Ø 16×25 мм
П211-2,25-13-1630 SENDAST 2,25 МГц 13 мм 64 мм Ø 16×30 мм
П211-2,25-13-1639 SENDAST 2,25 МГц 13 мм 64 мм Ø 16×39 мм
П211-2,25-15-2535 SENDAST 2,25 МГц 15 мм 85 мм Ø 25×35 мм
П211-2,25-19-2532 SENDAST 2,25 МГц 19 мм 137 мм Ø 25×32 мм
П211-2,25-19-2538 SENDAST 2.25 МГц 19 мм 137 мм Ø 25×38 мм
П211-2,25-19-25,4/32 SENDAST 2,25 МГц 19 мм 137 мм Ø 25,4×32 мм
П211-2,25-19-25,4/39 SENDAST 2,25 МГц 19 мм 137 мм Ø 25,4×39 мм
П211-2,25-19-25,4/45 SENDAST 2,25 МГц 19 мм 137 мм Ø 25,4×45 мм
П211-2,25-25-30,5/38 SENDAST 2.25 МГц 25 мм 237 мм Ø 30,5×38 мм
П211-2,25-25-3232 SENDAST 2,25 МГц 25 мм 237 мм Ø 32×32 мм
П211-2,25-25-3246 SENDAST 2,25 МГц 25 мм 237 мм Ø 32×46 мм
П211-2,25-25-3535 SENDAST 2,25 МГц 25 мм 237 мм Ø 35×35 мм
П211-2,25-25-3539 SENDAST 2,25 МГц 25 мм 237 мм Ø 35×39 мм
П211-2,25-29-3532 SENDAST 2,25 МГц 29 мм 319 мм Ø 35×32 мм
П211-2,25-29-3539 SENDAST 2,25 МГц 29 мм 319 мм Ø 35×39 мм
П211-2,25-38-4438 SENDAST 2,25 МГц 38 мм 547 мм Ø 44×38 мм
П211-2,25-38-44,5/39 SENDAST 2,25 МГц 38 мм 547 мм Ø 44,5×39 мм
Преобразователи на частоту 3,5 МГц
П211-3,5-6-0951 SENDAST 3,5 МГц 6 мм 21 мм Ø 9×51 мм
П211-3,5-6-0971 SENDAST 3,5 МГц 6 мм 21 мм Ø 9×71 мм
П211-3,5-6-1032 SENDAST 3,5 МГц 6 мм 21 мм Ø 10×32 мм
П211-3,5-6-1330 SENDAST 3,5 МГц 6 мм 21 мм Ø 13×30 мм
П211-3,5-6-1339 SENDAST 3,5 МГц 6 мм 21 мм Ø 13×39 мм
П211-3,5-6-1625 SENDAST 3,5 МГц 6 мм 21 мм Ø 16×25 мм
П211-3,5-6-1639 SENDAST 3,5 МГц 6 мм 21 мм Ø 16×39 мм
П211-3,5-10-1625 SENDAST 3,5 МГц 10 мм 59 мм Ø 16×25 мм
П211-3,5-10-1630 SENDAST 3,5 МГц 10 мм 59 мм Ø 16×30 мм
П211-3,5-10-1639 SENDAST 3,5 МГц 10 мм 59 мм Ø 16×39 мм
П211-3,5-13-1625 SENDAST 3,5 МГц 13 мм 100 мм Ø 16×25 мм
П211-3,5-13-1630 SENDAST 3,5 МГц 13 мм 100 мм Ø 16×30 мм
П211-3,5-13-1639 SENDAST 3,5 МГц 13 мм 100 мм Ø 16×39 мм
П211-3,5-19-2532 SENDAST 3,5 МГц 19 мм 213 мм Ø 25×32 мм
П211-3,5-19-25,4/32 SENDAST 3,5 МГц 19 мм 213 мм Ø 25,4×32 мм
П211-3,5-19-25,4/39 SENDAST 3,5 МГц 19 мм 213 мм Ø 25,4×39 мм
П211-3,5-19-25,4/45 SENDAST 3,5 МГц 19 мм 213 мм Ø 25,4×45 мм
П211-3,5-25-3232 SENDAST 3,5 МГц 25 мм 368 мм Ø 32×32 мм
П211-3,5-25-3246 SENDAST 3,5 МГц 25 мм 368 мм Ø 32×46 мм
П211-3,5-25-3539 SENDAST 3,5 МГц 25 мм 368 мм Ø 35×39 мм
Преобразователи на частоту 4 МГц
П211-4-10-1360 SENDAST 4 МГц 10 мм 67 мм Ø 13×60 мм
П211-4-20-2460 SENDAST 4 МГц 20 мм 269 мм Ø 24×60 мм
Преобразователи на частоту 5 МГц
П211-5,0-10-1433 SENDAST 5 МГц 10 мм 84 мм Ø 14×33 мм
П211-5-3-1625 SENDAST 5 МГц 3 мм 8 мм Ø 16×25 мм
П211-5-3-1639 SENDAST 5 МГц 3 мм 8 мм Ø 16×39 мм
П211-5-5-9,5/25 SENDAST 5 МГц 5 мм 21 мм Ø 9,5×25 мм
П211-5-5-1635 SENDAST 5 МГц 5 мм 21 мм Ø 16×35 мм
П211-5-6-0951 SENDAST 5 МГц 6 мм 30 мм Ø 9×51 мм
П211-5-6-0971 SENDAST 5 МГц 6 мм 30 мм Ø 9×71 мм
П211-5-6-1032 SENDAST 5 МГц 6 мм 30 мм Ø 10×32 мм
П211-5-6-1037 SENDAST 5 МГц 6 мм 30 мм Ø 10×37 мм
П211-5-6-1330 SENDAST 5 МГц 6 мм 30 мм Ø 13×30 мм
П211-5-6-1339 SENDAST 5 МГц 6 мм 30 мм Ø 13×39 мм
П211-5-6-1538 SENDAST 5 МГц 6 мм 30 мм Ø 15×38 мм
П211-5-6-1625 SENDAST 5 МГц 6 мм 30 мм Ø 16×25 мм
П211-5-6-1639 SENDAST 5 МГц 6 мм 30 мм Ø 16×39 мм
П211-5-10-1360 SENDAST 5 МГц 10 мм 84 мм Ø 13×60 мм
П211-5-10-1538 SENDAST 5 МГц 10 мм 84 мм Ø 15×38 мм
П211-5-10-1625 SENDAST 5 МГц 10 мм 84 мм Ø 16×25 мм
П211-5-10-1630 SENDAST 5 МГц 10 мм 84 мм Ø 16×30 мм
П211-5-10-1635 SENDAST 5 МГц 10 мм 84 мм Ø 16×35 мм
П211-5-10-1639 SENDAST 5 МГц 10 мм 84 мм Ø 16×39 мм
П211-5-13-1538 SENDAST 5 МГц 13 мм 142 мм Ø 15×38 мм
П211-5-13-1625 SENDAST 5 МГц 13 мм 142 мм Ø 16×25 мм
П211-5-13-1630 SENDAST 5 МГц 13 мм 142 мм Ø 16×30 мм
П211-5-13-1639 SENDAST 5 МГц 13 мм 142 мм Ø 16×39 мм
П211-5-15-2535 SENDAST 5 МГц 15 мм 189 мм Ø 25×35 мм
Преобразователи на частоту 7,5 МГц
П211-7,5-3-1625 SENDAST 7,5 МГц 3 мм 11 мм Ø 16×25 мм
П211-7,5-3-1639 SENDAST 7,5 МГц 3 мм 11 мм Ø 16×39 мм
П211-7,5-6-1625 SENDAST 7,5 МГц 6 мм 45 мм Ø 16×25 мм
П211-7,5-6-1639 SENDAST 7,5 МГц 6 мм 45 мм Ø 16×39 мм
П211-7,5-10-1625 SENDAST 7,5 МГц 10 мм 126 мм Ø 16×25 мм
П211-7,5-10-1639 SENDAST 7,5 МГц 10 мм 126 мм Ø 16×39 мм
П211-7,5-13-1625 SENDAST 7,5 МГц 13 мм 213 мм Ø 16×25 мм
П211-7,5-13-1630 SENDAST 7,5 МГц 13 мм 213 мм Ø 16×30 мм
П211-7,5-13-1639 SENDAST 7,5 МГц 13 мм 213 мм Ø 16×39 мм
Преобразователи на частоту 10 МГц
П211-10-3-1625 SENDAST 10 МГц 3 мм 15 мм Ø 16×25 мм
П211-10-3-1639 SENDAST 10 МГц 3 мм 15 мм Ø 16×39 мм
П211-10-5-9,5/25 SENDAST 10 МГц 5 мм 42 мм Ø 9,5×25 мм
П211-10-5-1635 SENDAST 10 МГц 5 мм 42 мм Ø 16×35 мм
П211-10-6-0951 SENDAST 10 МГц 6 мм 61 мм Ø 9×51 мм
П211-10-6-0971 SENDAST 10 МГц 6 мм 61 мм Ø 9×71 мм
П211-10-6-1032 SENDAST 10 МГц 6 мм 61 мм Ø 10×32 мм
П211-10-6-1037 SENDAST 10 МГц 6 мм 61 мм Ø 10×37 мм
П211-10-6-1330 SENDAST 10 МГц 6 мм 61 мм Ø 13×30 мм
П211-10-6-1339 SENDAST 10 МГц 6 мм 61 мм Ø 13×39 мм
П211-10-6-1538 SENDAST 10 МГц 6 мм 61 мм Ø 15×38 мм
П211-10-6-1625 SENDAST 10 МГц 6 мм 61 мм Ø 16×25 мм
П211-10-6-1639 SENDAST 10 МГц 6 мм 61 мм Ø 16×39 мм
П211-10-10-1360 SENDAST 10 МГц 10 мм 168 мм Ø 13×60 мм
П211-10-10-1538 SENDAST 10 МГц 10 мм 168 мм Ø 15×38 мм
П211-10-10-1625 SENDAST 10 МГц 10 мм 168 мм Ø 16×25 мм
П211-10-10-1630 SENDAST 10 МГц 10 мм 168 мм Ø 16×30 мм
П211-10-10-1635 SENDAST 10 МГц 10 мм 168 мм Ø 16×35 мм
П211-10-10-1639 SENDAST 10 МГц 10 мм 168 мм Ø 16×39 мм
