Приспособление для измерений смещений кромок и глубины подрезов RFT ПИГП

Приспособление для измерений смещений кромок и глубины подрезов RFT ПИГП [фото №3]

Приспособление для измерений смещений кромок и глубины подрезов RFT ПИГП [фото №4]

Купить

Задать вопрос о товаре

Данное оборудование применяется для выявления и измерения глубины поверхностных дефектов в основном материале (раковины, задиры) и сварных соединениях (подрезы, чешуйчатость, межваликовые западания) на этапах производства, строительства и монтажа.

Прибор включает три основных компонента:

1. Индикатор часового типа ИЧ-10 – обеспечивает точное измерение глубины дефектов с высокой детализацией.
2. Установочная планка – фиксирует устройство на поверхности изделия, гарантируя стабильность измерений.
3. Сменные измерительные насадки (3 шт.) – позволяют адаптировать прибор к различным типам дефектов и конфигурациям швов.

Универсальность применения – подходит для контроля трубопроводов с наружным диаметром от 219 до 1420 мм. Стабильность позиционирования – особая конструкция планки исключает смещение прибора во время измерений.

0,4 кг
Масса комплекта

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

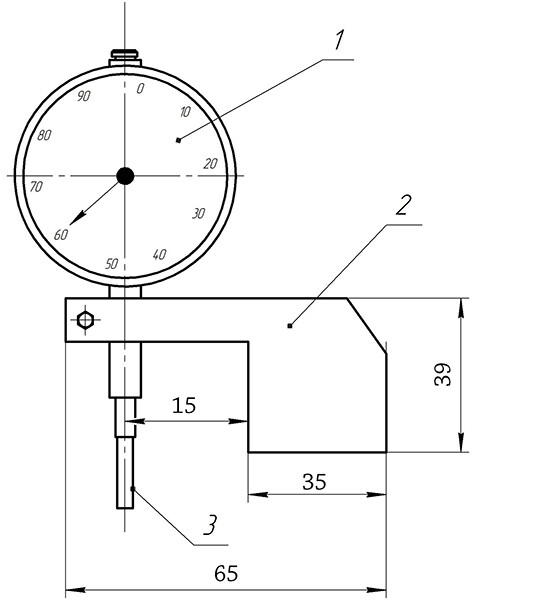

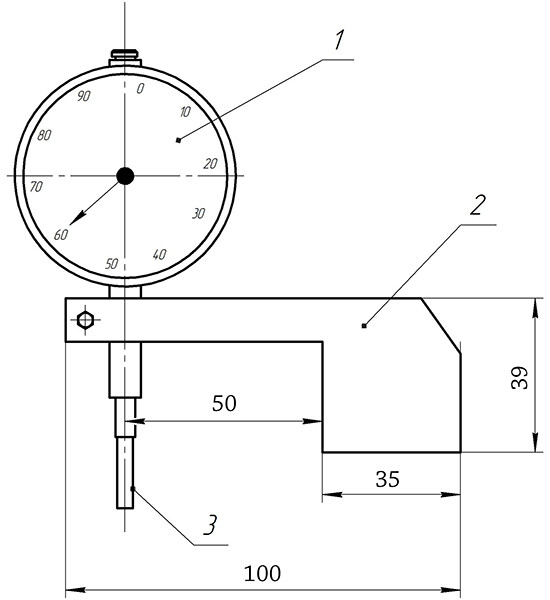

RFT ПИГП планки: короткая (65 мм) и длинная (100 мм). По принципу действия прибор относится к индикаторным глубиномерам с опорной планкой. Измеритель глубины подреза соответствует требованиям инструкции по визуальному контролю РБ «Методические рекомендации о порядке проведения визуального и измерительного контроля».

1 – Индикатор часового типа ИЧ-10
2 – Опорный кронштейн
3 – Измерительная насадка

Преимущества

Коррозионностойкие материалы – установочные планки и измерительные иглы изготовлены из нержавеющей стали, обеспечивая долговечность и устойчивость к агрессивным средам.
Повышенная точность за счет специализированной геометрии иглы RFT.
Адаптивность – выбор планок под конкретные задачи.
Надежность – все критичные компоненты выполнены из нержавеющей стали.
Удобство хранения и транспортировки – защитный кейс с органайзером.

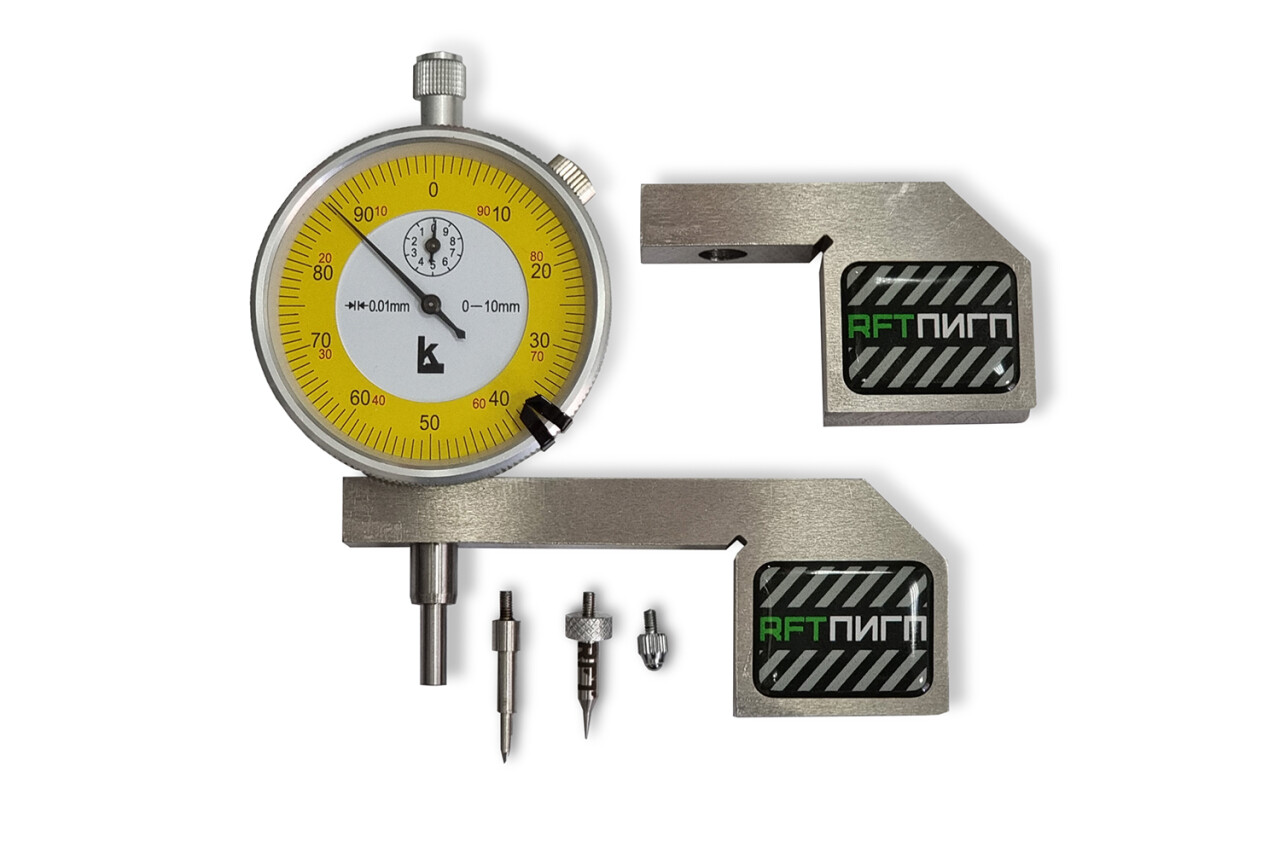

Комплектация

FT ПИГП ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ПОДРЕЗОВ С КОРОТКОЙ ПЛАНКОЙ 65 ММ

Индикатор часового типа ИЧ-10 с поверкой
Установочная планка короткая 65 мм
Закругленная измерительная насадка
Заостренная измерительная насадка
Измерительная насадка игла RFT
Документация (поверка/калибровка)
Упаковочная тара (кейс с ложементом)

RFT ПИГП ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ПОДРЕЗОВ С ДЛИННОЙ ПЛАНКОЙ 65 ММ

Индикатор часового типа ИЧ-10 с поверкой
Установочная планка длинная 100 мм
Закругленная измерительная насадка
Заостренная измерительная насадка
Измерительная насадка игла RFT
Документация (поверка/калибровка)
Упаковочная тара (кейс с ложементом)

RFT ПИГП ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ПОДРЕЗОВ С ДВУМЯ ПЛАНКАМИ

Индикатор часового типа ИЧ-10 с поверкой
Установочная планка длинная 100 мм
Установочная планка короткая 65 мм
Закругленная измерительная насадка
Заостренная измерительная насадка
Измерительная насадка игла RFT
Документация (поверка/калибровка)
Упаковочная тара (кейс с ложементом)

Технические характеристики

Характеристика	RFT ПИГП c короткой планкой (65 мм)	RFT ПИГП c длинной планкой (100 мм)
Диапазон измерений	0-10 ±0,015 мм	0-10 ±0,015 мм
Цена деления	0.01 мм	0.01 мм
Расстояние от опорного кронштейна до центра измерительной насадки	15 мм	50 мм
Максимальное расстояние от поверхности основания до нижнего края консоли	28 мм	28 мм
Габаритные размеры ДхШхВ	65х13х39 мм	100х13х39 мм
Масса комплекта, не более	0,4 кг	0.4 кг
