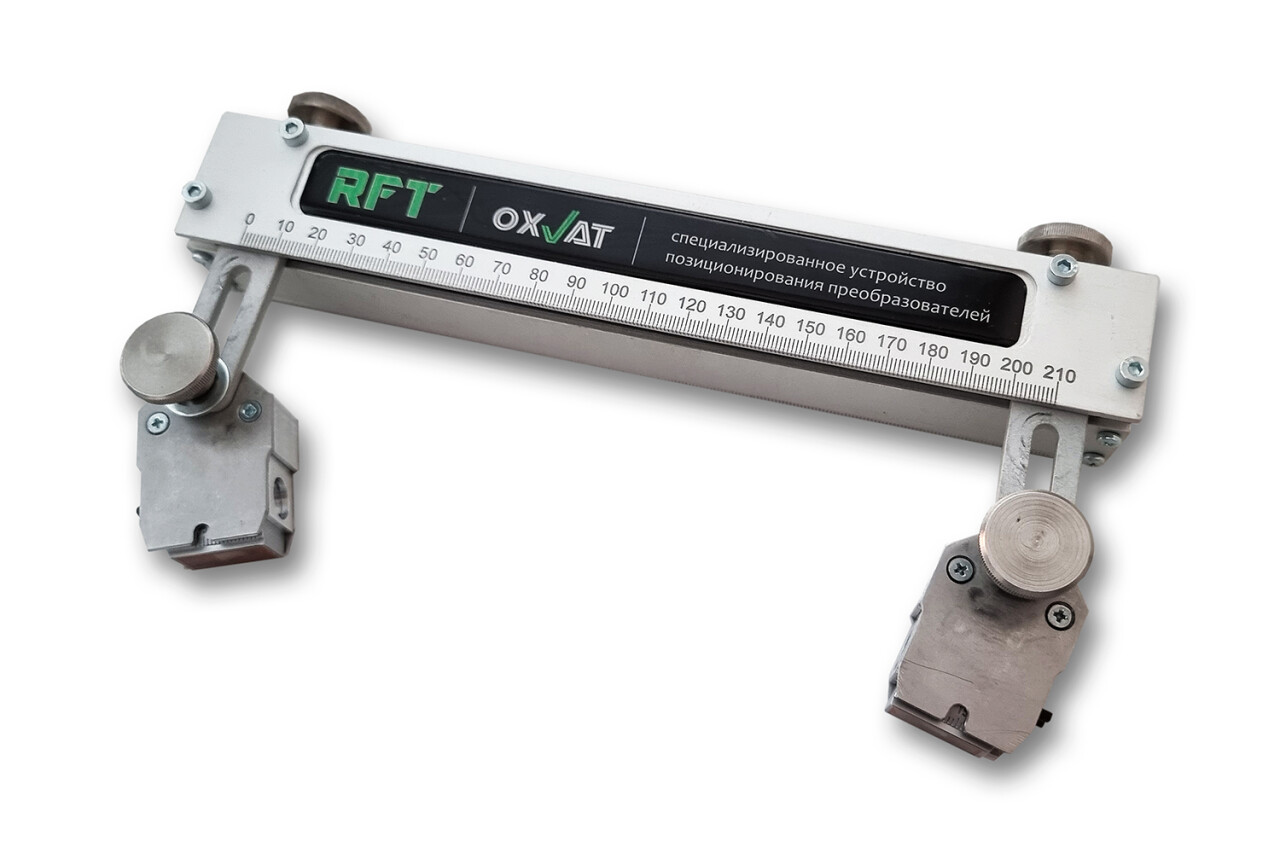

RFT OXVAT – специализированное устройство позиционирования преобразователей для реализации эхо-зеркального (тандем) и зеркально-теневого методов.

Конструкция устройства обеспечивает стабильную геометрию сканирования, необходимую для реализации данных методов, и применяется в комплекте с высокочастотными ультразвуковыми дефектоскопами, поддерживающими раздельную схему подключения передающего и приемного преобразователей. Устройство применяется для высокоточного УЗК сварных соединений, основного металла и сложных конструкций в областях, где требуется выявление ориентированных дефектов, таких как трещины, непровары и несплавления, расположенные перпендикулярно или под углом к поверхности контроля.

900 г
Вес комплекта

Документы в PDF

Скачать карточку в формате PDF

Особенности метода

Реализация сложных методов контроля: Специализированная конструкция оптимизирована для выполнения точных измерений по эхо-зеркальной и зеркально-теневой методикам.
Стабильный акустический контакт: Две независимые подпружиненные подвески кареток обеспечивают постоянное и равномерное прижатие преобразователей к поверхности объекта контроля, включая криволинейные (трубы, цилиндры).
Прецизионное позиционирование: Крупные прижимные винты с ручной фиксацией (без необходимости использования инструмента) позволяют оператору быстро и точно выставлять и фиксировать взаимное положение преобразователей по расстоянию и высоте.
Две измерительные шкалы: На корпус нанесены две специализированные шкалы в миллиметрах:
Шкала с нулем по центру для настройки при работе зеркально-теневым методом.
Шкала с нулем слева (линейная) для настройки при работе эхо-зеркальным (тандемным) методом.
Минимальное расстояние между преобразователями: Конструкция и совместимость со специализированными преобразователями позволяют установить каретки вплотную, обеспечивая минимальное возможное расстояние между точками ввода акустического луча — 35 мм.

Комплектация

RFT OXVAT специализированное устройство позиционирования преобразователей базовый комплект

RFT OXVAT механическое устройство с двумя каретками
Преобразователь RFT-O 2545 или (по выбору заказчика)
Кабель Lemo угловой-Lemo прямой PROFI одинарный 1,2 м
Сумка CLUB-M

Наклонные преобразователи (П121) для RFT OXVAT

RFT-O 50XX (частота 5,0 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм, разъем вертикальный)
RFT-O 25XX (частота 2,5 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный
RFT-O 18XX (частота 1,8 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный

Прямые преобразователи (П111) для RFT OXVAT

RFT-O-S 18 (частота 1,8 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический)
RFT-O-S 25 (частота 2,5 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический)
RFT-O-S 25 (частота 5,0 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический)

Технические характеристики

Тип используемых преобразователей	RFT-0, RFT-0-S, АМКРО серия AN
Диаметры контролируемых поверхностей труб, прутков, мм	От 30 до плоскости
Шаг изменения базы между преобразователями	Плавная регулировка с шагом 1 мм
Габаритные размеры ДхШхВ, min/max, мм	250х35х105 / 250х35х135
Вес устройства с пэп, г	760
Вес комплекта, г	900
