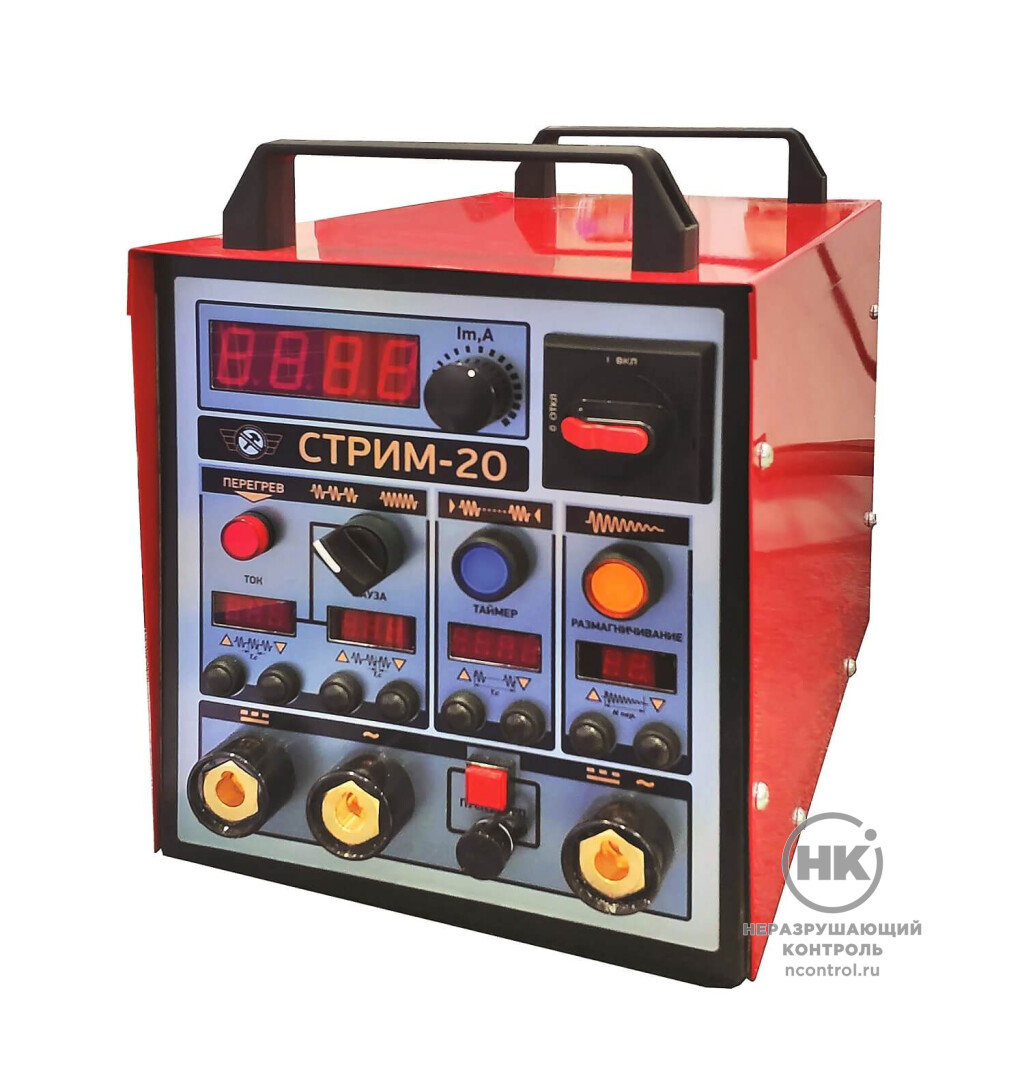

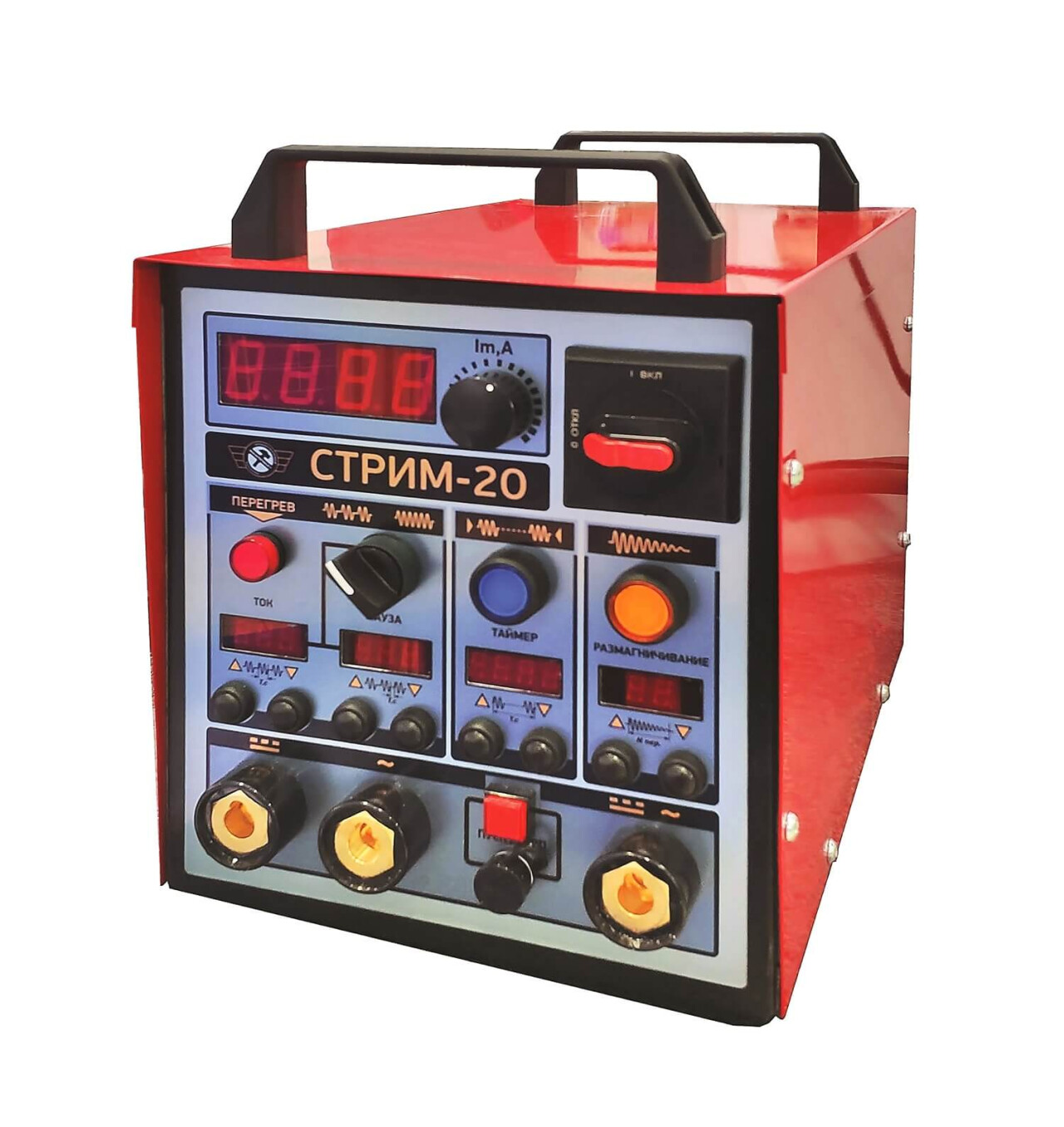

Магнитопорошковый дефектоскоп СТРИМ

Магнитопорошковый дефектоскоп СТРИМ [фото №3]

Добавить в корзину

Купить

Задать вопрос о товаре

Переносные магнитопорошковые дефектоскопы серии СТРИМ предназначены для выявления поверхностных и подповерхностных дефектов в изделиях из ферромагнитных материалов. Применяются для контроля сварных соединений, металлоконструкций, деталей машин, литых и кованых заготовок, элементов железнодорожного транспорта и трубопроводов.

Линейка включает шесть исполнений с током намагничивания свыше 1000, 1500 или 2000 А. Модели различаются доступными режимами тока, наличием таймера и настройкой размагничивания, требованиями к электропитанию и массой.

Дефектоскопы серии СТРИМ применяются в цехах, лабораториях и на выездных объектах. В зависимости от исполнения доступны переменный ток, выпрямленный полупериодный ток и прерывистый режим намагничивания. Модели СТРИМ-20 и СТРИМ-20А дополнительно имеют таймер и настройку времени размагничивания. Для намагничивания применяются контактные кабели с ручками и наконечниками, соленоиды и специализированные устройства.

до 2100 А
ток намагничивания

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Магнитопорошковая дефектоскопия является распространенным методом неразрушающего контроля. Для его реализации необходим специальный магнитный порошок, который наносится на исследуемую поверхность.
При намагничивании зоны контроля непосредственно над дефектом образуется самая большая концентрация магнитных силовых линий. Здесь и будут скапливаться намагниченные частицы порошка, приобретая определенную структуру. По мере удаления от дефектного участка (трещины, несплошности) – плотность частиц порошка уменьшается.
Далее следует визуальная расшифровка индикаторных линий — определение локализации, ориентации и протяженности поверхностных и подповерхностных дефектов. Полученную картину также можно сравнить с контрольными образцами для магнитопорошковой дефектоскопии.

Преимущества

Шесть вариантов исполнения с различным током намагничивания.
Плавная регулировка амплитуды тока и индикация с дискретностью 1 А.
Непрерывный и прерывистый режимы намагничивания.
Автоматическое размагничивание убывающей амплитудой тока.
Таймер и настройка времени размагничивания у моделей СТРИМ-20 и СТРИМ-20А.
Возможность подключения разных намагничивающих устройств.
Применение в цехе, лаборатории и на выездных объектах.

Комплектация

Блок дефектоскопа
Токовый кабель 3 м, сечением 70 мм², с пистолетной рукояткой и контактным наконечником.
Токовый кабель 3 м, сечением 70 мм², с пистолетной рукояткой, контактным наконечником и кнопкой включения тока.
Сетевой кабель.
Руководство по эксплуатации с паспортом.

Дополнительные принадлежности

Соленоиды различных типов.
Дополнительные токовые кабели и рукоятки.
Контактные наконечники из разных металлов.
Сетевой кабель нестандартной длины.
Педаль включения тока.
Специализированные устройства намагничивания.
Транспортировочная тележка.

Переносные магнитопорошковые дефектоскопы серии СТРИМ

Параметры	СТРИМ-10	СТРИМ-10A	СТРИМ-15	СТРИМ-15A	СТРИМ-20	СТРИМ-20A
Ток, А	> 1000	> 1000	> 1500	> 1500	> 2000	> 2000
Переменный ток	+	+	+	+	+	+
Выпрямленный ток	+	-	+	-	+	-
Прерывистый ток	+	+	+	+	+	+
Таймер	-	-	-	-	+	+
Автоматическое размагничивание	+	+	+	+	+	+
Настройка размагничивания	-	-	-	-	+	+
Электрическое подключение	230В, 10А	230В, 10А	230В, 16А	230В, 16А	230В, 32А	230В, 32А
Вес, кг	16	14	22	19	30	27

Технические характеристики

Параметры	СТРИМ-10	СТРИМ-15	СТРИМ-20
Переменный ток
Пиковое значение, не менее	>1000 А	1550 А	2100 А
Действующее значение, не менее	780 А	1100 А	1400 А
Выпрямленный полупериодный ток
Пиковое значение, не менее	>1000 А	1500 А	2000 А
Действующее значение, не менее	550 А	1050 А	1000 А
Функции
Регулировка тока	Плавная	Плавная	Плавная
Индикация тока	Амплитудное значение, дискретность 1А	Амплитудное значение, дискретность 1А	Амплитудное значение, дискретность 1А
Погрешность измерения тока, не более	10%	10%	10%
Ток намагничивания	Непрерывный/прерывистый (ток-пауза)	Непрерывный/прерывистый (ток-пауза)	Непрерывный/прерывистый (ток-пауза)
Установка параметров прерывистого тока
Длительность импульса тока	От 0,02 до 9,98 с (с шагом 0,02 с)	От 0,02 до 9,98 с (с шагом 0,02 с)	От 0,02 до 9,98 с (с шагом 0,02 с)
Длительность паузы	От 0,02 до 9,98 с (с шагом 0,02 с)	От 0,02 до 9,98 с (с шагом 0,02 с)	От 0,02 до 9,98 с (с шагом 0,02 с)
Контроль времени намагничивания	Оператором (кнопка на ручке, педаль, клавиша на приборе)	Оператором (кнопка на ручке, педаль, клавиша на приборе)	Оператором (кнопка на ручке, педаль, клавиша на приборе) / таймером
Диапазон установки таймера	-	-	От 0,02 до 99,98 с (с шагом 0,02 с)
Размагничивание	Убывающим по амплитуде током	Убывающим по амплитуде током	Убывающим по амплитуде током
Установка времени размагничивания	От 4 до 999 периодов (0,08-19,98 с)	От 4 до 999 периодов (0,08-19,98 с)	От 4 до 999 периодов (0,08-19,98 с)
Токовые кабели
Длина токовых кабелей	3 м	3 м	3 м
Сечение токовых кабелей	70 мм²	70 мм²	95 мм²
Рабочие характеристики
Максимальная длительность подачи тока	10 сек.	10 сек.	10 сек.
Напряжение при разомкнутой цепи	3 В	3,5 В	5 В
Мощность	2,5 кВА	4 кВА	8 кВА
Подключение	230В, 50Гц, 16A	230В, 50Гц, 16A	230В, 50Гц, 32A
Сетевой кабель (длиной 3 м)	Съемный, влагозащищенный разъем	Съемный, влагозащищенный разъем	Съемный, влагозащищенный разъем
Габаритные размеры (Ш х В х Д)	214 x 311 x 340 мм	224 x 302 x 386 мм	265 х 300 х 420 мм
Вес без устройств намагничивания	16 кг	22 кг	30 кг
