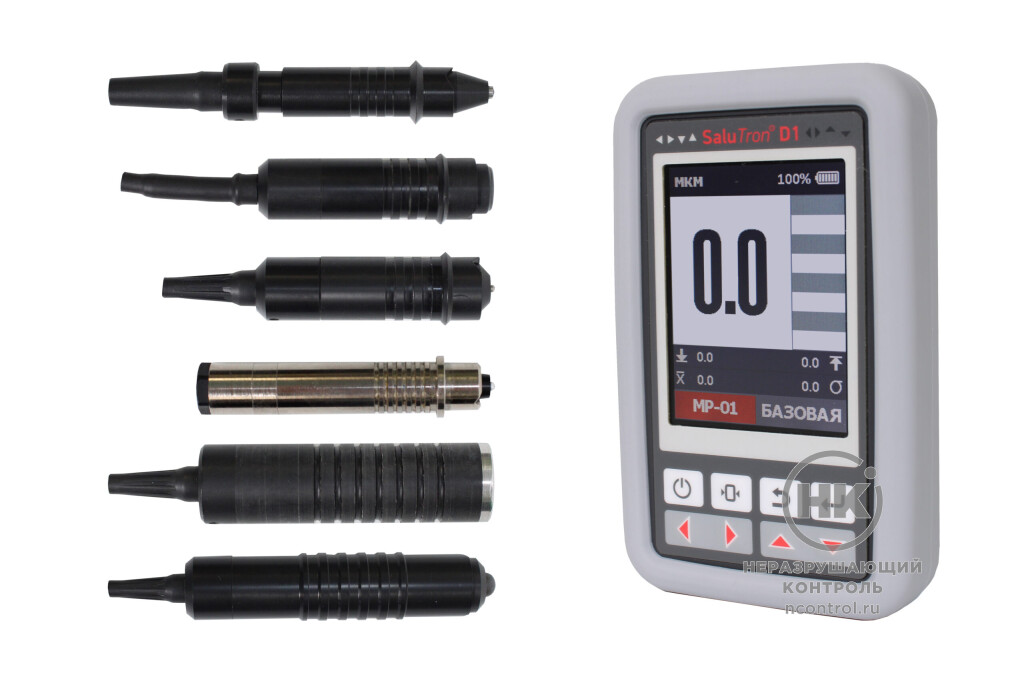

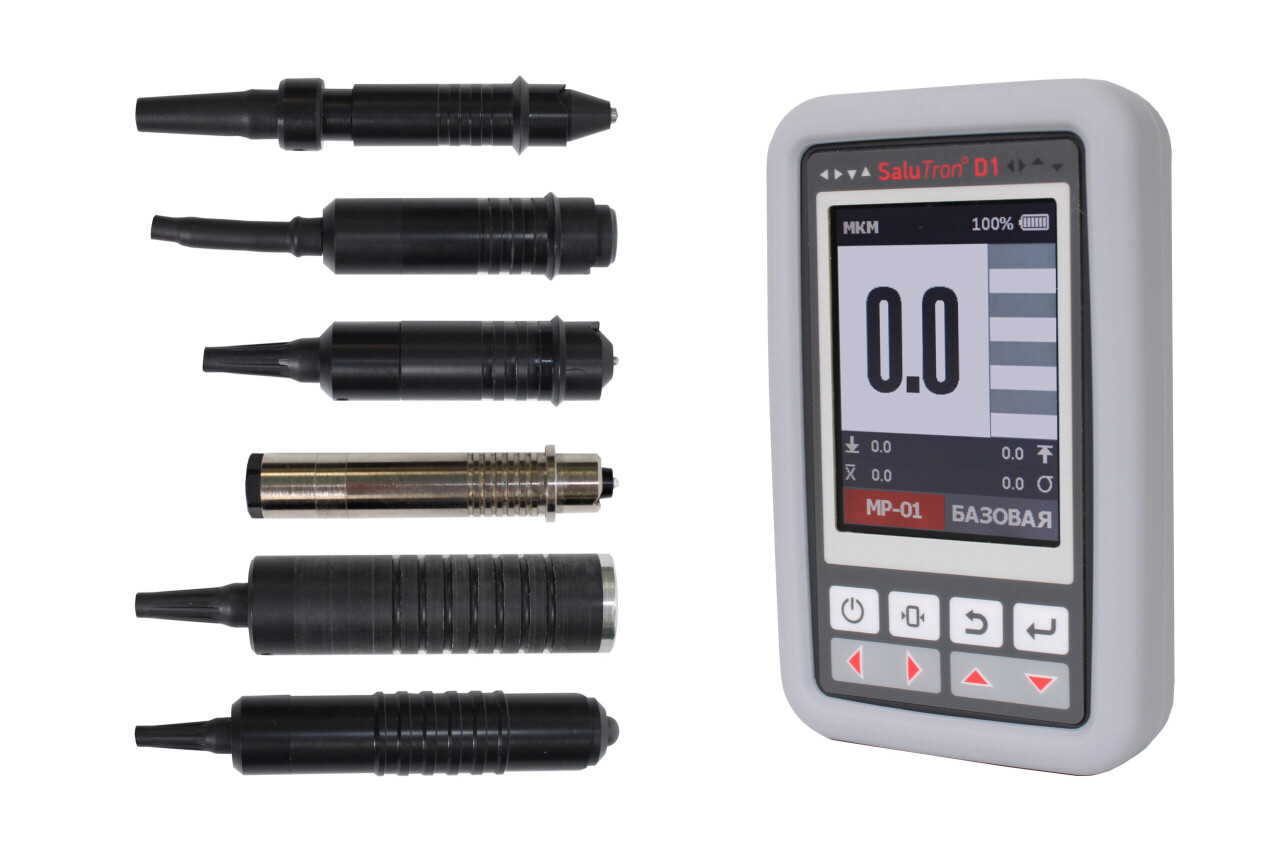

Толщиномер покрытий по металлу D1 комбинированный SaluTron

Добавить в корзину

Купить

Задать вопрос о товаре

SaluTron D1 — комбинированный портативный толщиномер для неразрушающего контроля толщины покрытий на металлических основаниях. Прибор работает по двум методам: магнитоиндукционному для измерений на ферромагнитных основаниях и вихретоковому для контроля на неферромагнитных металлах.

SaluTron D1 объединяет два метода толщинометрии в одном измерительном блоке. Выбор метода определяется материалом основания и типом покрытия: для магнитных оснований используется магнитоиндукционный принцип, для немагнитных электропроводящих оснований — вихретоковый.

Толщиномер применяют для контроля лакокрасочных, пластиковых, эмалевых, хромовых, медных, цинковых и других покрытий на стали, железе и чугуне, а также изоляционных покрытий на алюминии, меди, цинке, латуни и других немагнитных металлах.

Выносной сменный датчик позволяет выполнять измерения на плоских и криволинейных поверхностях, включая трубы и другие металлические конструкции. Прибор рассчитан на локальный контроль толщины покрытия и работу непосредственно на объекте.

2 метода
измерения

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

При магнитоиндукционном методе (Fe) измеряется магнитное сопротивление участка магнитной цепи, образованного датчиком и ферромагнитной подложкой. Его значение зависит от толщины немагнитного покрытия, нанесённого на металлическое основание.

При вихретоковом методе (NFe) оценивается изменение параметров электромагнитного поля, возникающего при взаимодействии датчика с электропроводящей немагнитной подложкой. Метод применяется для измерения изоляционных покрытий на цветных металлах и других неферромагнитных основаниях.

Прибор позволяет контролировать покрытия без разрушения изделия и без снятия защитного или декоративного слоя.

Преимущества

Диапазон измерения до 2000 мкм на ферромагнитных основаниях.
Диапазон измерения до 800 мкм на неферромагнитных основаниях.
Возможность дополнительной калибровки по нескольким контрольным точкам.
Компактный электронный блок массой около 150 г.
Автономное питание от двух элементов АА.

Особенности метода

Комбинированная схема SaluTron D1 позволяет использовать один прибор для контроля покрытий на основаниях из разных металлов. При этом метод измерения выбирается в зависимости от физических свойств подложки.

Магнитоиндукционный метод подходит для немагнитных покрытий на стали, железе и других ферромагнитных основаниях. Вихретоковый метод применяется для изоляционных покрытий на электропроводящих неферромагнитных металлах, включая алюминий, медь и латунь.

Для объектов со сложной геометрией предусмотрен выносной датчик. V-образная форма его рабочей части облегчает установку на цилиндрических поверхностях.
При необходимости прибор можно дополнительно настроить под конкретный диапазон толщин. Производитель рекомендует выполнять калибровку по контрольным покрытиям, выбранным в пределах фактического диапазона измерений.

Калибровка и настройка

SaluTron D1 поставляется откалиброванным для работы с соответствующими зондами. При необходимости пользователь может выполнить дополнительную настройку прибора для конкретного диапазона измерений или условий контроля.

Калибровка выполняется по четырём точкам:

нулевая точка на непокрытой металлической подложке;
первое контрольное значение толщины покрытия;
второе контрольное значение;
третье контрольное значение.

Контрольные точки выбираются с учётом реального диапазона толщин, который требуется измерять. Например, для рабочего диапазона 20–200 мкм контрольные значения рекомендуется выбирать внутри этого диапазона.

Датчики

Параметр	ST-Fe-1 (магнитный)	ST-NFe-1 (немагнитный)
Тип подложки	Магнитная сталь, чугун	Немагнитные металлы: алюминий, цинк, медь, латунь, немагнитная сталь и пр
Тип покрытия	Лаки, полимеры, хром, медь, цинк, эмали и прочие немагнитные покрытия	Лаки, эмали, пластики, бумага, стекло, резина, анодированный слой (изолирующие)
Диапазон измерения	0 — 1950 мкм (0 — 1,95 мм)	0 — 800 мкм
Минимальная толщина подложки	0,2 мм	0,1 мм
Минимальная контролируемая поверхность	10 x 10 мм
Износостойкий металлический корпус	да
Подпружиненная чувствительная часть	да
V-образная форма выреза установочной части	да
Габариты датчика	длина — 62 мм, d — 12 мм

Комплектация

Электронный блок D1
Выносной датчик ST-Fe, ST-NFe
Fe- и NFe-подложка
Комплект из 8-ми калибровочных пластин
Элементы питания
Защитный чехол
Руководство по эксплуатации
Сумка для переноски и хранения

Дополнительная комплектация

Дополнительный Fe- или NFe-датчик
Инфракрасный-мини-термопринтер „SP 100” для дистанционной передачи данных
Кабель для подключения к ПК RS232/USB
ПО

Технические характеристики

Fe	0-2000 мкм
NFe	0-800 мкм
Относительная погрешность измерений	+/- (1,5 мкм +2%) от 0 до 100 мкм +/- (2 мкм +2%) от 100 до 1000 мкм +/- (10 мкм +2%) от 1000 до 1950 мкм
Специальная калибровка на узкий диапазон для компенсации ряда факторов	есть
Настраиваемые диапазоны с персональными порогами (min/max) с аудио и визуальной сигнализацией при нарушении пределов	есть
Подключение к принтеру HP-Infrarot (удаление до 4,5 м)	опция
Пыле-влаго защита	IP64
Температура хранения	-10 … +60°C
Температура рабочая	0 … +60°C
Питание	тип 6LR61-9V
Габариты	150х82х33 мм
Масса	150 г с батарейкой

Технические характеристики преобразователей

Тип датчика	Диапазон измерений, мкм	Материал основания	Масса датчика, не более, кг	Длина датчика, не более, мм	Диаметр датчика, не более, мм
МР-01	1-1000	Fe	0,05	65	15
МР-02	2-2000	Fe	0,06	65	13
МР-03	30-3000	Fe	0,05	60	20
МР-25	50-25000	Fe	0,07	95	21
ЕР-05	50-5000	nFe	0,05	65	19
ДШ-05	1-500	—	0,09	74	21
