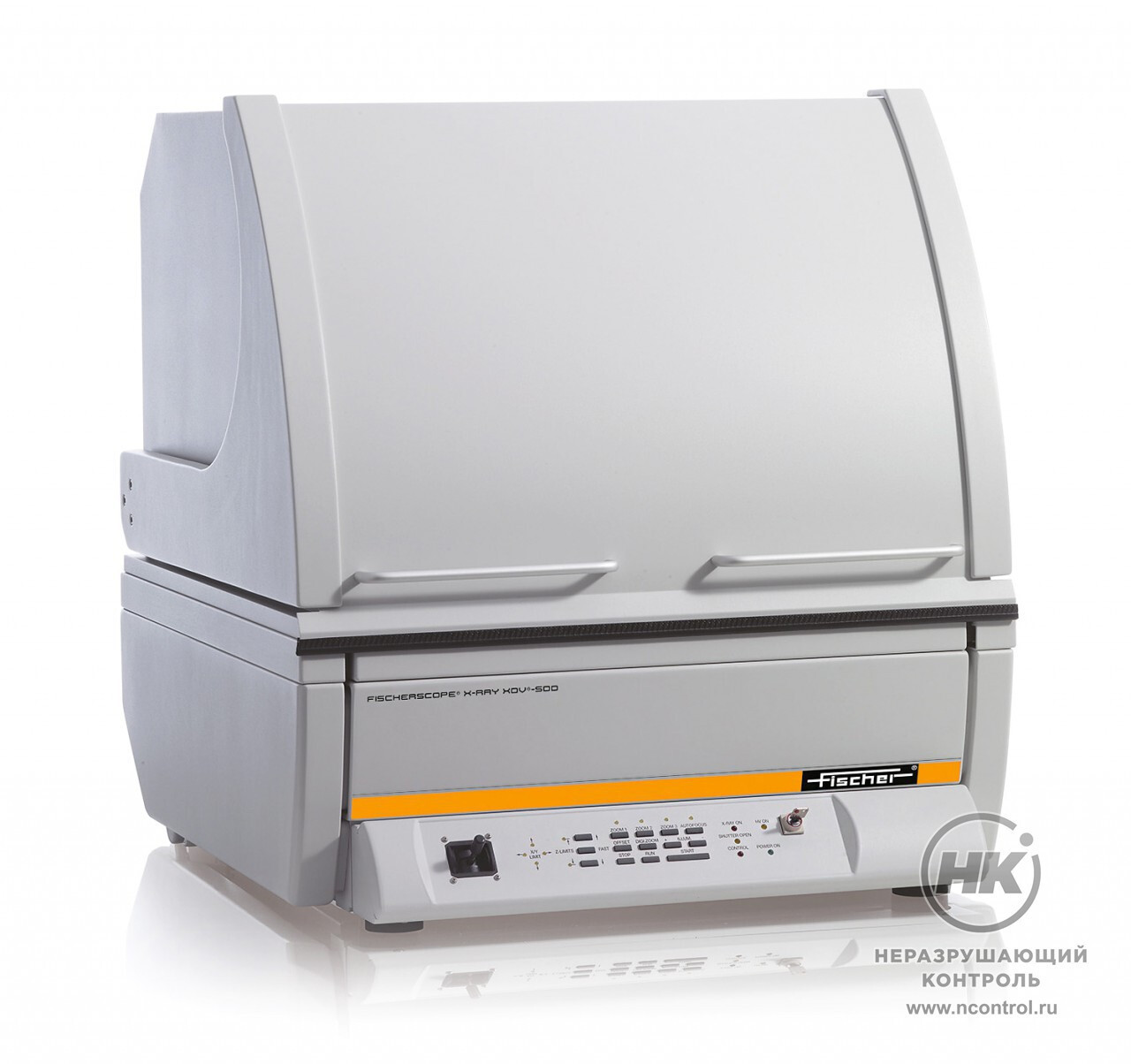

Толщиномер и анализатор покрытий FISCHERSCOPE X-RAY XDV-SDD

Анализатор покрытий FISCHERSCOPE X-RAY XDV-SDD — это рентгенофлюоресцентный измерительный прибор, оснащённый крупным кремниевым дрейфовым детектором и мощной рентгеновской трубкой. Имеет максимальную гибкость возбуждения как для размера пятна измерения, так и для спектрального состава материала.

Прибор может оборудоваться различными фильтрами и диафрагмами в соответствии с условиями задач контроля. Детектор имеет окно площадью 50 мм2 и апертуру Ø 3 мм, позволяющие анализировать малые области и покрытия небольшой толщины с высокой точностью и за короткое время.

Для создания идеальных условий возбуждения для каждого измерения прибор имеет электрически сменные апертуры и первичные фильтры. Благодаря высокоточному программированию и XY-регулировке опоры может использоваться для автоматизированных измерений образцов.

Анализатор XDV-SDD может применяться для исследования очень тонких покрытий, слоёв золота и палладия от 0,1 мкм, измерения функциональных покрытий в электронике и полупроводниковой промышленности. Подходит для анализа золота и его сплавов, а также сложных многослойных систем. Прибор может обнаруживать нежелательные вещества в электронных устройствах, упаковочных материалах и потребительских товарах в соответствии с требованиями RoHS, WEEE, CPSIA и других нормативных документов.

0,25  мм
Минимальный диаметр пятна измерения

Особенности

  • подходит для определения тонких покрытий, небольших структур, микроэлементов и сплавов;
  • оснащён высокоточной программируемой XY-опорой и Z-осью с электрическим приводом;
  • метод фундаментальных параметров Fischer исключает необходимость калибровки;
  • соответствует стандартам DIN ISO 3497
    и ASTM B 568;
  • интегрированный видеомикроскоп с масштабированием для точной регулировки точки измерения;
  • представление данных на ПК, анализ и оценка измерений осуществляются с помощью программного обеспечения WinFTM;
  • лазерная указка для облегчения позиционирования и выравнивания образцов.

Технические характеристики

Рентгеновский источник микрофокусная трубка с вольфрамовой мишенью и бериллиевым окном
Напряжение 10 кВ, 30 кВ, 50 кВ
Апертура (коллиматор) 4 сменных: Ø 0,2 мм; Ø 0,6 мм; Ø 1 мм; Ø 3 мм

Первичный фильтр 6 сменных: Ni, Al 1000 мкм, Al 500 мкм, Al 100 мкм, Mylar 100 мкм, без фильтра
Область измерения мин. Ø 0,25 мм;
размер пятна измерения ≈ размер апертуры + 10%; зависит от расстояния измерения и диафрагмы; фактический размер пятна измерения показывается на видеоизображении
Рентгеновский детектор кремниевый дрейфовый детектор, эффективная область 50 мм2
Разрешение ≤ 140 эВ
Расстояние до образца 0 – 80 мм
Область размещения образца 370×320 мм
Максимальная масса образца 5 кг / 20 кг
Максимальная высота образца 140 мм
Исполнение программируемая XY-регулировка опоры
Перемещение опоры по оси XY 250×250 мм
Скорость перемещения опоры 60 мм/сек
Перемещение опоры по оси Z 140 мм
Лазерная указка есть
Масштабирование 1x, 2x, 3x, 4x
Видеомикроскоп цветная CCD камера с высоким разрешением для оптического мониторинга положения измерения вдоль оси первичного луча, ручная фокусировка и автофокус, перекрестье с калиброванной шкалой (линейка) и индикатор пятна, регулируемая светодиодная подсветка, лазерная указка (класс 1) для точного размещения образцов
Фокусировка автофокус, ручная настройка фокальной плоскости в диапазоне от 0 до 80 мм
Программное обеспечение стандартно: Fischer WinFTM BASIC включая PDM; опционально: Fischer WinFTM SUPER
Питание адаптер переменного тока AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт
Диапазон рабочих температур от +10 до +40 °С
Класс защиты IP40
Температура хранения от 0 до +50 °С
Габариты 660×835×720 мм
Масса 140 кг
