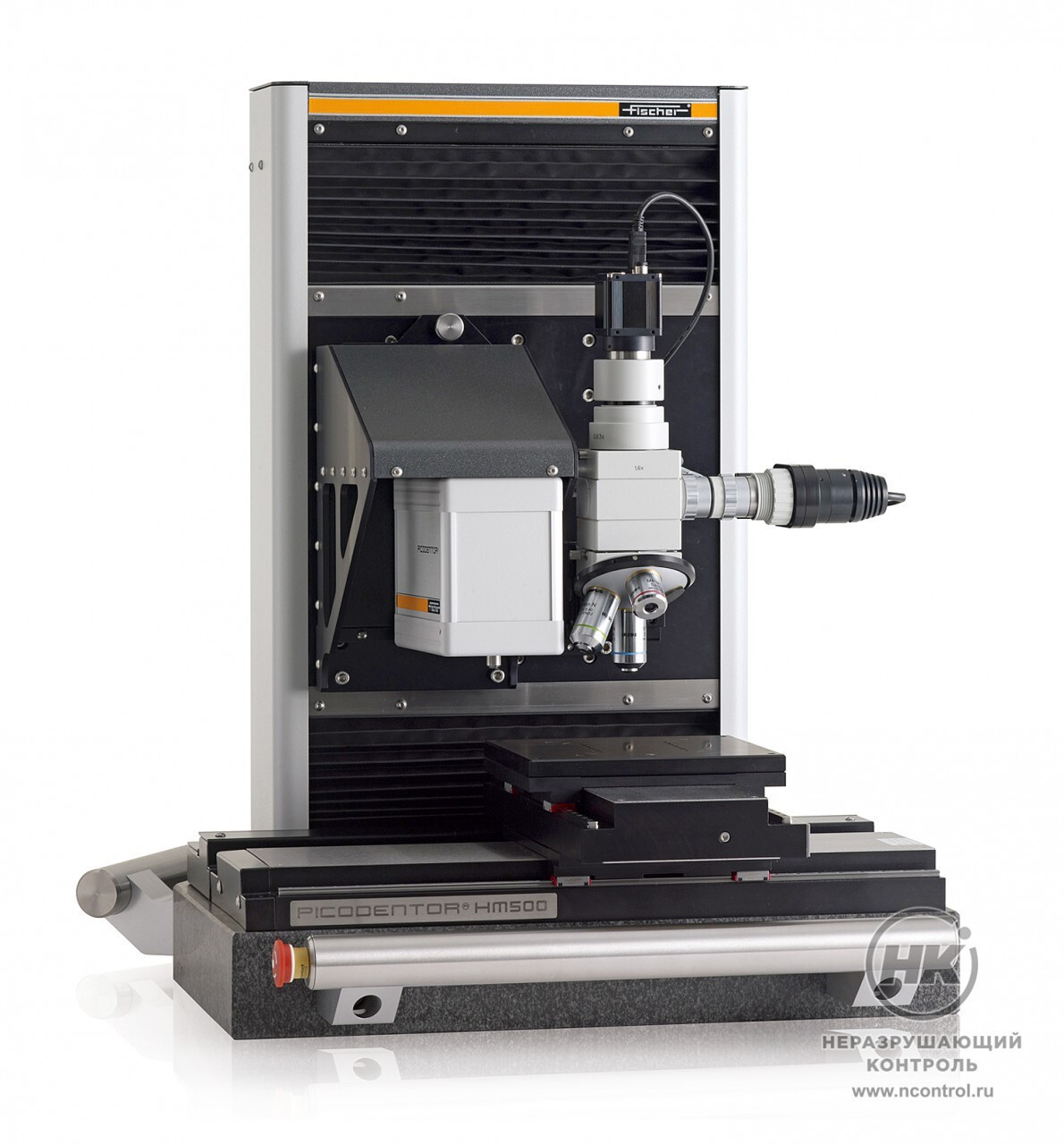

Твердомер PICODENTOR HM500

Купить

Задать вопрос о товаре

В избранное

Сравнить

Твердомер PICODENTOR HM500 предназначен для определения микротвёрдости материала методом вдавливания. Разработан для покрытий толщиной менее 1 мкм. Может проводить автоматические измерения областей сверхмалого размера.

Прибор подходит для сложных измерительных задач, например, для определения пластических и упругих свойств на микросечениях, измерения твёрдости проводных соединений в полупроводниковой промышленности. Прибор может проверять слои тонких покрытий на оптических линзах, которые обеспечивают устойчивость к царапинам, грязеотталкивающие и антибликовые свойства.

Твердомер может анализировать свойства штепсельных контактов, такие как стойкость к истиранию или соединяемость, ведь для очень тонкого покрытия требуется точное прикосновение индентора к образцу для установки начальной нулевой точки.

Типичные области применения: твёрдые и ультратонкие покрытия, керамические и медицинские материалы, нанопокрытия датчиков, матричные эффекты в сплавах, покрытия на жёстких дисках/компакт-дисках. PICODENTOR HM500 может использоваться как для лабораторных, так и для производственных проверок. Соответствует DIN EN ISO 14577-1 и ASTM E 2546.

≤ 0,1 мкм/с
Скорость индентора

Документы в PDF

Скачать карточку в формате PDF

Особенности

повторные измерения твёрдости Мартенса на золотых покрытиях толщиной 0,2 мкм могут достигать коэффициента отклонения менее 5%;
программируемая прецизионная XY-платформа, с точностью ≤ 0,5 мкм, моторизованная ось Z;
измеряет расстояния с высокой точностью в диапазоне пикометров;
генерирует нагрузку, ограниченную несколькими микро-ньютонами;
встроенный микроскоп с тремя настройками увеличения;
не требуется специальная подготовка образцов;

основание из натурального камня снижает влияние вибрации и устойчива к колебаниям температуры;
перемещение в измерительное положение и определение нулевой точки за 60 секунд;
закрытая измерительная камера для исключения внешних воздействий;
интуитивно понятное программное обеспечение WIN-HCU;
есть исполнение прибора начального уровня PICODENTOR HM500 LIGHT.

Технические характеристики

Версия прибора	PICODENTOR HM500	PICODENTOR HM500 LIGHT
Измерительная головка
Диапазон измерения твёрдости	0,001 – 120 000 Н/мм²	0,001 – 120 000 Н/мм²
Диапазон испытательной нагрузки	0,005 – 500 мН	0,005 – 500 мН
Разрешение нагрузки	≤ 100 нН	≤ 100 нН
Разрешение по расстоянию	≤ 40 пм	≤ 40 пм
Микроскоп
Объективы	5x, 20x и 50x	4x, 20x and 40x
Видеоизображение (поле зрения)	1400×1000 мкм, 350×250 мкм, 140×100 мкм; автоматическое определение объектива	1600×1200 мкм, 320×240 мкм, 160×120 мкм
Инденторы
Исполнение	стандартно: для измерения твёрдости по Виккерсу; опционально: для измерения твёрдости Берковичу или с помощью карбидных шариков
Скорость индентора	≤ 0,1 мкм/с	≤ 0,1 мкм/с
Максимальная степень углубления	150 мкм	150 мкм
Платформа для образцов
Исполнение	программируемая XY-регулировка	программируемая XY-регулировка
Область размещения образцов	180×150 мм	180×150 мм
Максимальная область перемещения	170×140 мм	170×140 мм
Точность повторения XY	≤ 0,5 мкм (однонаправленная)	≤ 2 мкм (однонаправленная)
Максимальная высота образца	130 мм	130 мм
Максимальная масса образца	2 кг	2 кг
Опции
Объектив / видеоизображение	100x / 70×50 мкм	конфигурация не регулируется
Держатели образцов	да	да
Звукоизолирующий корпус	да	да
Атомно-силовой микроскоп	да	—
Питание	сеть переменного тока 100 – 240 В ± 10%, частота 47 – 63 Гц, потребляемая мощность макс. 120 Вт (без учёта ПК)
Класс защиты	IP40	IP40
Программное обеспечение	WIN-HCU для ОС Windows	WIN-HCU для ОС Windows
Рабочие температуры	от +10 до +40 °C	от +10 до +40 °C
Температура хранения	от 0 до +50 °C	от 0 до +50 °C
Габариты	630×650×610 мм	630×650×610 мм
Масса	120 кг	120 кг
	220 кг, включая измерительную камеру и антивибрационный стол
