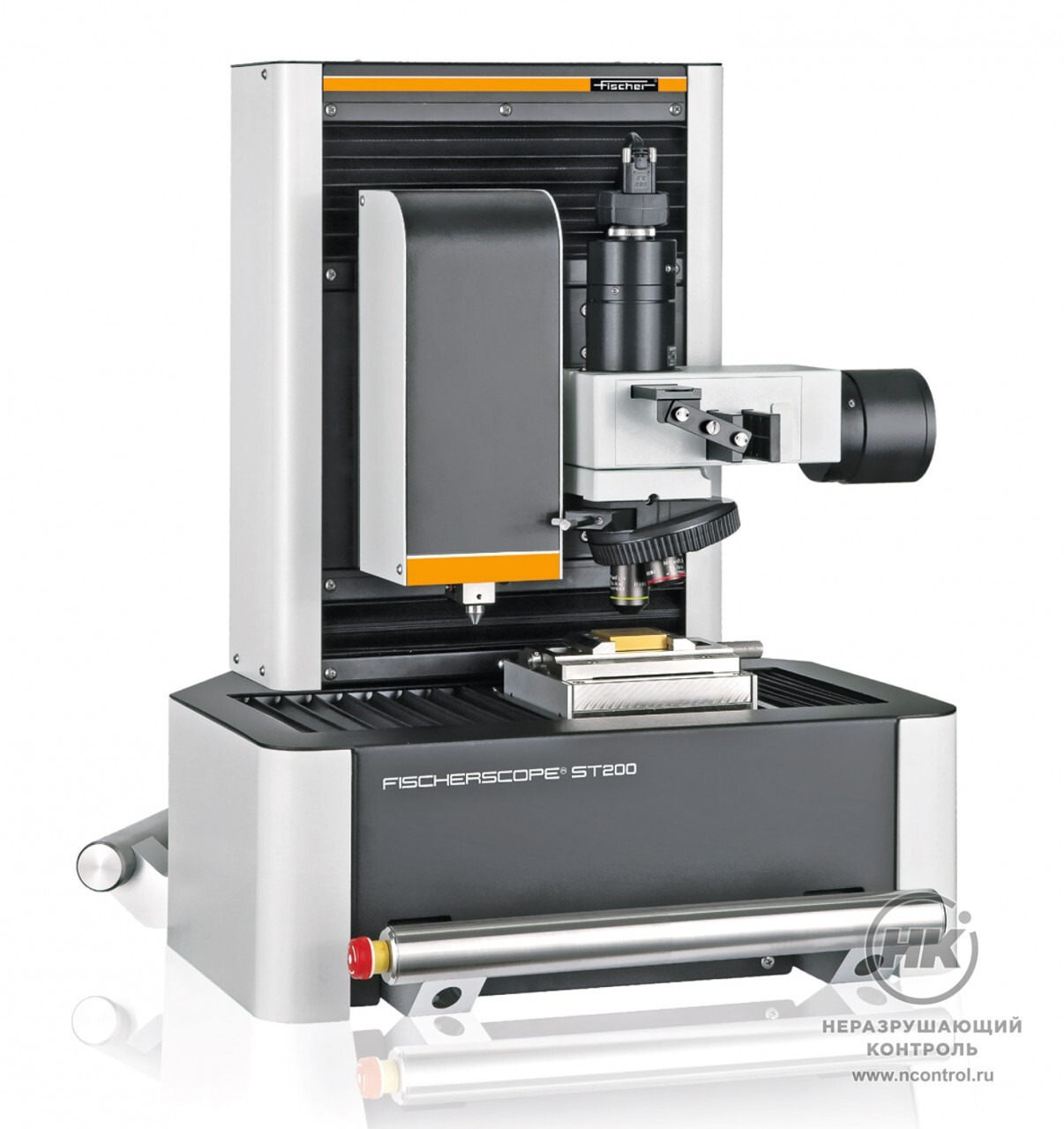

Твердомер FISCHERSCOPE ST200

Купить
В избранноеВ избранное
СравнитьСравнить

Твердомер FISCHERSCOPE ST200 предназначен для автоматизированного контроля твёрдых слоев методом царапания. Проверяет адгезионную и когезионную прочность материалов толщиной ≥ 1 мкм.

Во время теста на царапину индентор с алмазным концом проходит через образец с постоянной скоростью. Полученная царапина даёт информацию о том, как покрытие будет вести себя в реальной жизни. Но так как это сравнительная процедура, условия теста должны быть точно определены. Результаты измерений зависят от формы индентора, длины царапины и от испытательной силы.

Для обработки разнообразных покрытий твердомер FISCHERSCOPE ST200 предлагает широкий диапазон возможных испытательных нагрузок: от 0,5 до 200 Н. Это позволяет проверять как твёрдые покрытия, так и толстые слои краски. Измерительную головку можно перемещать вертикально и анализировать детали высотой до 10 см.

Прибор может применяться для тестирования покрытий, защищающих от износа режущие инструменты, детали и компоненты двигателей. Исследует слои автомобильной краски, гальванические и декоративные покрытия, а также материалы для медицинских технологий — зубные протезы и искусственные суставы. Подходит для лабораторных исследований и разработок, контроля качества и входного контроля товаров. Соответствует ASTM C1624, ISO 20502 и DIN EN 1071-3.

0,5200  Н
Диапазон испытательных нагрузок

Документы в PDF

Особенности

  • применяемые методы анализа: оптическая микроскопия, измерение трения и измерение акустической эмиссии;
  • встроенный микроскоп для автоматического обнаружения и точной оценки хода царапины;
  • стандартная комплектация включает индентор Rockwell с радиусом 200 мкм;
  • имеет различные режимы в зависимости от типа нагрузки;
  • оптические фильтры для улучшения контраста;
  • интуитивно понятное программное обеспечение WinSCU объединяет несколько параметров в одной оценке в реальном времени;
  • используя специальные держатели, можно измерить образцы со сложными формами;
  • встроенная электроника не требует внешнего блока управления;
  • оснащён моторизованной XY-платформой
    и Z-осью;
  • хранение данных в формате ASCII;

Технические характеристики

  Измерительная головка
Нормальный диапазон нагрузки от 1 до 200 Н
Разрешение нагрузки 6 мН
Минимальная контактная нагрузка  0,5 Н
  Модуль измерения трения
Максимальная нагрузка 200 Н
Разрешение 6 мН
  Датчик акустической эмиссии
Резонансная частота 100 кГц±20%
Максимальное усиление 1 000 000 x
Динамический диапазон 73±3 дБ
  Видеомикроскоп
Объектив 5x, 20x
Видеоизображение (поле зрения)  2688×2150 мкм, 672×538 мкм
Разрешение цветного изображения 1280×1024 пикселей
Подсветка светодиодная
Индентор сферический конус с алмазным наконечником с углом 120°
R = 0,05 мм, 0,1 мм, 0,2 мм
  Платформа для образцов
Конструкция программируемая XY-регулировка, моторизованная ось Z
Размер 100×100 мм
Точность повторения XY ≤ 1 мкм (не зависит от направления)
Скорость царапания 0,4 – 600 мм/мин
Максимальная область перемещения 45×190 мм
Максимальная высота образца  100 мм
  Опции
Дополнительные объективы микроскопа 2,5x, 10x и 50x с видеоизображением
Держатели специальные держатели образцов по запросу
  Питание сеть переменного тока 100 – 240 В ± 10%, частота 47 – 63 Гц
  Потребляемая мощность макс. 130 Вт (без учёта ПК)
  Класс защиты IP20
  Программное обеспечение WIN-SCU для ОС Windows
  Рабочие температуры от +15 до +40 °C
  Температура хранения от -20 до +55 °C
  Габариты 630×650×610 мм
  Масса 100 кг
