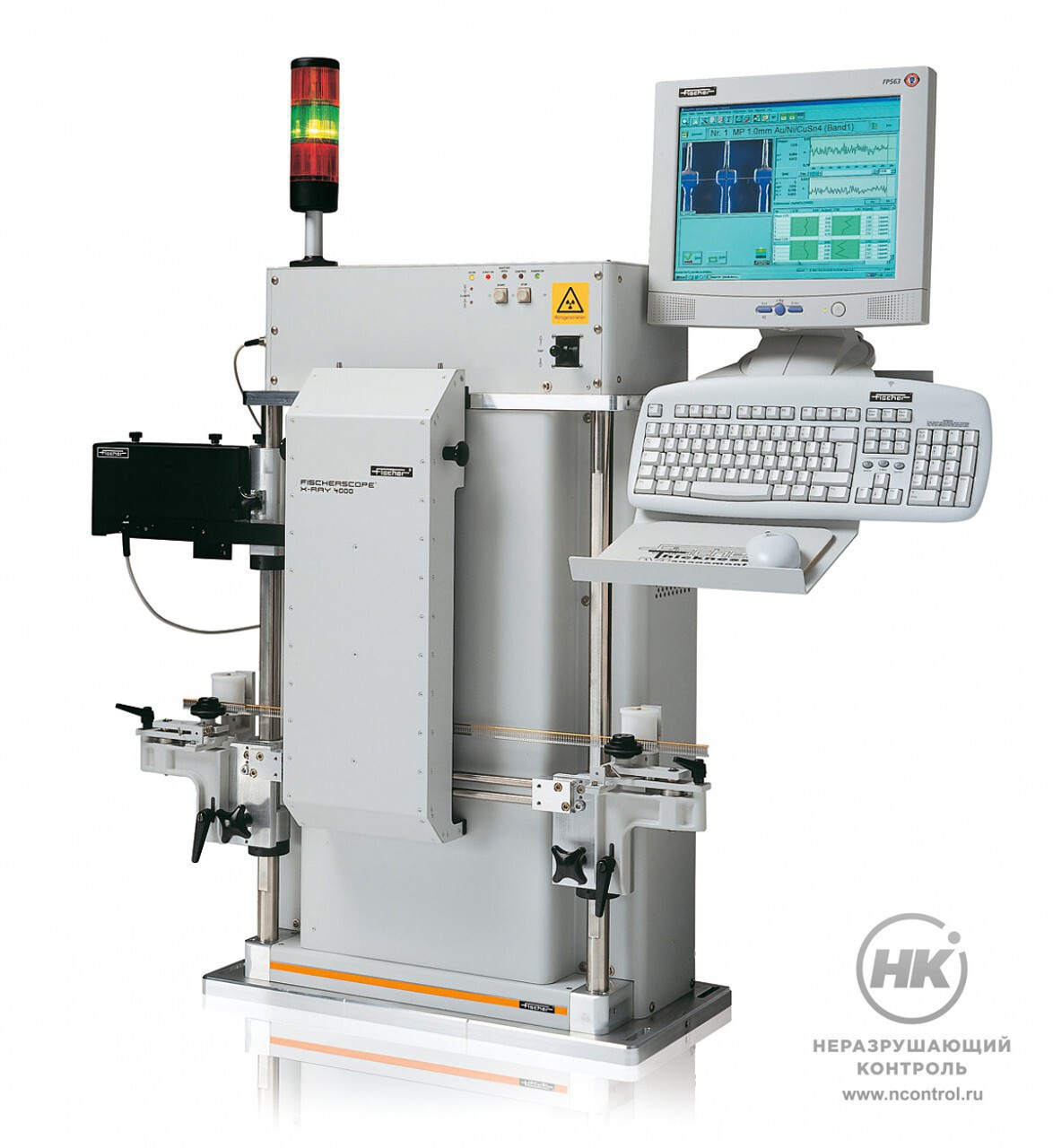

Система измерения FISCHERSCOPE X-RAY 4000

Cистема измерения FISCHERSCOPE X-RAY 4000 предназначена для непрерывного рентгенофлюоресцентного анализа и измерения тонких и многослойных покрытий в составе производственных линий. Есть возможность выбрать рентгеновский источник и детектор в зависимости от требований контроля объекта.

Быстродействующий механизм перемещения измерительной головки позволяет считывать показания в разных точках исследуемого материала. Измерительная головка может располагаться под прямым углом к направлению транспортировки образца. Доступны три версии с различной длиной пути. Две из этих версий обеспечивают температурный контроль измерительной системы, что позволяет им исследовать горячие поверхности.

Типичные области применения измерительных систем: гальваническая промышленность, исследование контактов и штампованных компонентов, измерение на горячеоцинкованных полосах, анализ металлических покрытий на фольге, электроника, рулонный прокат, производственный мониторинг. Прибор соответствует DIN ISO 3497 и ASTM B 568.

950  мм
Максимальная ширина полосы измерения

Особенности

  • луч рентгеновского излучения может быть ориентирован снизу вверх, сверху вниз или горизонтально;
  • со второй измерительной головкой возможно одновременное измерение передней и задней части объекта;
  • измерения, выполненные на очень малых структурах с точками измерения от 0,1 мм;
  • быстрая автоматизированная калибровка;
  • гибкость и простота настройки;
  • представление данных на ПК, анализ и оценка измерений осуществляются с помощью программного обеспечения WinFTM;
  • бесконтактное измерение на полосах различной ширины: от нескольких миллиметров до 1000 мм;
  • измеряет многослойные системы покрытий, например, Sn/CuSn6 или Au/Ni/CuZn30;
  • прочная конструкция системы отвечает жёстким требованиям промышленных условий.

Технические характеристики

Рентгеновский источник вольфрамовая трубка со стеклянным окном
или микрофокусная вольфрамовая трубка с бериллиевым окном
Апертура (коллиматор) 2 сменных: Ø 0,3 мм и 4×0,12 мм;
или 4 сменных в соответствии с требованиями заказчика
Первичный фильтр фиксированный
либо 3 сменных
фиксированный
либо 6 сменных
фиксированный
либо 6 сменных
Напряжение 30 кВ, 40 кВ, 50 кВ 10 кВ, 30 кВ, 50 кВ 10 кВ, 30 кВ, 50 кВ
Рентгеновский детектор пропорциональный счётчик PIN-детектор кремниевый дрейфовый детектор
Разрешение 900 эВ ≤ 180 эВ ≤ 140 эВ
Диапазон элементов:
– вольфрамовая трубка со стеклянным окном от Ti (22) до U (92)
– микрофокусная вольфрамовая трубка от K (19) до U (92) от S (16) до U (92) от Al (13) до U (92)
Процессор обработки сигналов аналоговый цифровой импульсный процессор цифровой импульсный процессор
Компенсация расстояния измерения ±3 мм ±3 мм ±3 мм
Расстояние до образца 12,5 мм 12,5 мм 12,5 мм
Максимальная ширина образца 950 мм 950 мм 950 мм
Мониторинг процессов предупреждающий световой сигнал для контроля превышения пороговых значений
Калибровка полностью автоматизированная
Питание AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт
Класс защиты IP50
Рабочие температуры от 0 до +35 °С
Температура хранения от 0 до +50 °С


Сравнительные характеристики моделей

Модель 4100 4200 4300
Положение установки горизонтально/вертикально горизонтально горизонтально
Перемещение измерительной головки 240 мм 620 мм 1000 мм
Точность позиционирования ≤ 0,02 мм ≤ 0,02 мм ≤ 0,02 мм
Габариты 680×386×1018 мм 596×308×1615 мм 596×308×2015 мм
Масса 120 кг 140 кг 160 кг
