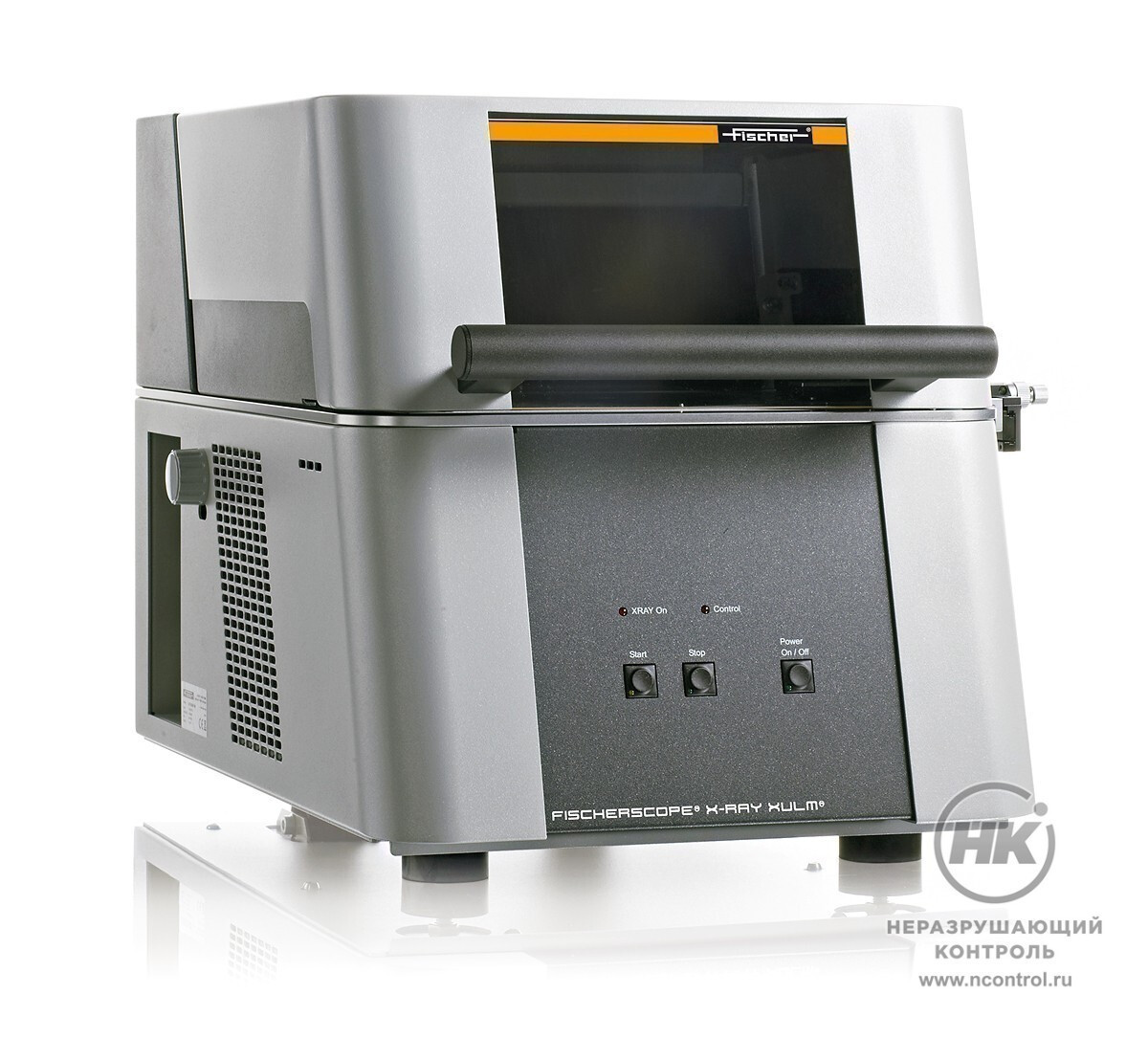

Настольные толщиномеры покрытий FISCHERSCOPE X-RAY XUL/XULM

Настольные толщиномеры покрытий FISCHERSCOPE X-RAY XUL/XULM предназначены для измерения толщины покрытий в сфере гальванической обработки или в электронной промышленности. Рентгенофлюоресцентные приборы оснащаются одинаковым детектором.

Толщиномеры исследуют покрытия из хрома, антикоррозионные покрытия, поверхности электрических контактов, покрытия печатных плат и гибких печатных плат. С помощью приборов серии XUL/XULM возможна проверка ванн для нанесения гальванических покрытий. Толщиномеры FISCHERSCOPE XUL 210, XUL 220 и XULM 240 соответствуют стандартам DIN ISO 3497 и ASTM B 568.

Версия XUL

Приборы имеют фиксированную апертуру и один фиксированный фильтр, а также рентгеновскую трубку с немного большим первичным пятном. Подходят для применений с размерами пятен измерения, начиная примерно с 1 мм. Стандартное применение — для измерения толщины типичных гальванических покрытий, таких как Cr, Ni, Cu.

Версия XULM

Прибор измеряет тонкие и толстые покрытия с помощью селективных комбинаций фильтров высокого напряжения. Оборудован микрофокусной рентгеновской трубкой, позволяющей исследовать структуры малого размера и анализировать поверхности диаметром 100 мкм.

025  мм
Расстояние до объекта измерения

Особенности

  • оценка и анализ данных результатов измерений выполняются на ПК с использованием программного обеспечения WinFTM;
  • возможность выбора диафрагмы, фильтра и типа рентгеновской трубки в зависимости от задач контроля;
  • удобство позиционирования образцов в измерительной камере;
  • метод фундаментальных параметров FISCHER позволяет исследовать твёрдые и жидкие образцы, а также системы покрытия без калибровки;
  • компенсация расстояния с запатентованным методом DCM для упрощения измерений на разных расстояниях;
  • измерение происходит снизу вверх.

Технические характеристики

Модель прибора XUL 210, XUL 220 XULM 240
Рентгеновский источник термически стабилизированная вольфрамовая трубка микрофокусная вольфрамовая трубка с бериллиевым окном
Напряжение 30 кВ; 40 кВ; 50 кВ 30 кВ; 40 кВ; 50 кВ
Апертура (коллиматор) Ø 0,3 мм;
опционально Ø 0,3×0,05 мм
4 сменных варианта: Ø 0,1 мм; Ø 0,2 мм; 0,05×0,05 мм; 0,2×0,03 мм
Первичный фильтр фиксированный 3 сменных варианта: никель, алюминий, без фильтра
Область измерения мин. Ø 0,51 мм мин. Ø 0,1 мм
  в зависимости от расстояния до объекта и диафрагмы фактический размер пятна измерения отображается на видеоизображении
Рентгеновский детектор пропорциональный счётчик пропорциональный счётчик
Расстояние до образца 0 – 25 мм 0 – 25 мм
Позиционирование образца вручную вручную
Область размещения образца 310×320 мм 310×320 мм
Максимальная масса образца XUL 210: 13 кг;  XUL 220: 2 кг 2 кг
Максимальная высота образца 174 мм 174 мм
Масштабирование цифровое, 1x, 2x, 3x, 4x цифровое, 1x, 2x, 3x, 4x
Программное обеспечение стандартно: Fischer WinFTM LIGHT; опционально: Fischer WinFTM BASIC, PDM, SUPER
Диапазон элементов от хлора (17) до урана (92), анализирует до 24 элементов одновременно с применением WinFTM BASIC
Питание адаптер переменного тока на 115 В или 230 В, 50/60 Гц
Потребляемая мощность макс. 120 Вт (без подключения ПК)
Класс защиты IP40
Диапазон рабочих температур от +10 до +40 °С
Температура хранения от 0 до + 50 °С
Габариты 403×588×444 мм
Масса 45 кг
