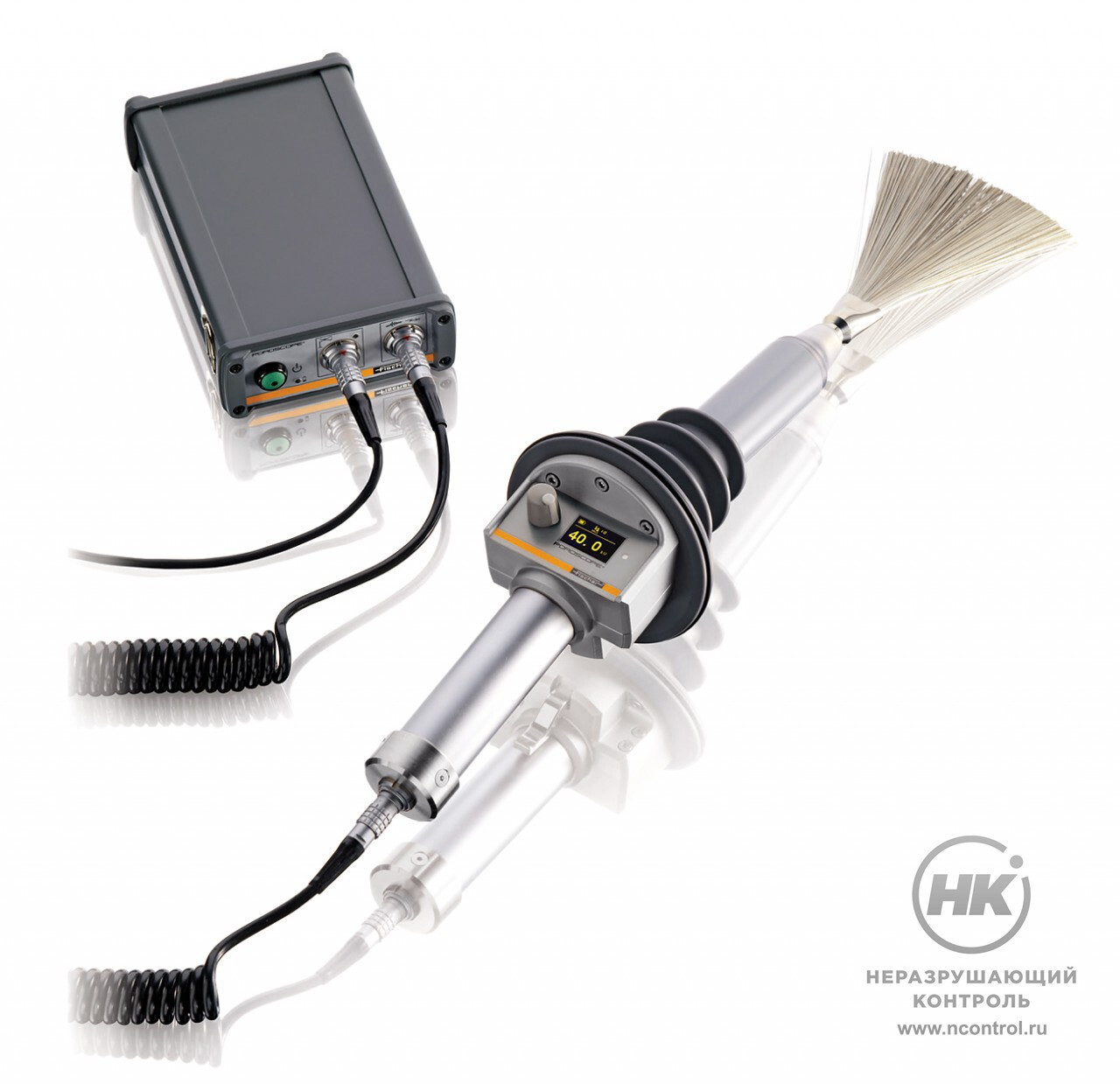

Электроискровой дефектоскоп POROSCOPE

POROSCOPE — электроискровой дефектоскоп, предназначенный для выявления пористости и трещин в непроводящих покрытиях материалов с использованием высокого напряжения. Есть три версии прибора с различными диапазонами напряжения: HV5, HV20, HV40.

Для защиты объектов, изготовленных из стали или металла, используются покрытия из коррозионно-стойких материалов, такие как резина, синтетика или эмаль. Для предотвращения воздействия на объект агрессивных сред защитные покрытия должны быть герметичными. Однако мелкие поры или трещины не могут быть полностью исключены при любом процессе нанесения покрытия.

от  8  до  20  часов

Время непрерывной работы прибора в зависимости
от напряжения

С помощью прибора POROSCOPE возможно обнаружить даже невидимые глазу поры и трещины. В зависимости от типа покрытия прибор автоматически настраивает соответствующее высокое напряжение. В качестве альтернативы можно выбрать тестовый стандарт. Когда электрод проходит область дефекта, то напряжение падает на короткое время, и подаётся искровой, оптический и звуковой сигнал.

Области применения

  • проверка резервуаров, трубопроводов и котлов, покрытых пластиком или эмалью;
  • тестирование антикоррозионных покрытий на морских судах и установках;
  • анализ пластиковых покрытий пищевой и медицинской упаковки;
  • испытание электростатически заряжаемых материалов.

Безопасность

Высокое напряжение генерируется напрямую в измерительной головке. Это не требует наличия кабеля, который мог бы хранить дополнительный заряд электричества. Такой заряд может привести к более высокому разряду в случае удара электрическим током.

Высокое напряжение отключается автоматически, если POROSCOPE перегружен в течение длительного периода времени. Имеется изолированная и заземленная ручка, которая предотвращает электростатический заряд оператора. Защитный резистор ограничивает ток до безопасного уровня.

Соответствие стандартам

Поддерживаются следующие стандарты испытаний: AS 3894.1, ASTM D4787, ASTM D5162, ASTM G62, EN 14430, NACE SP0188, NACE SP0490, NACE SP0274. Дефектоскоп POROSCOPE полностью отвечает требованиям безопасности ISO 2746.

Особенности

  • обширный выбор электродов, нужный электрод просто навинчивается на измерительную головку;
  • оптическая и звуковая индикация обнаружения пористости;
  • возможность непрерывной регулировки напряжения;
  • интуитивная работа с навигацией по меню;
  • контроллер постоянно отслеживает состояние батареи и позволяет избежать глубокой разрядки;
  • поворотная кнопка дисплей с подсветкой в поле зрения оператора;
  • электронный контроль и отображение напряжения на электроде;
  • регулируемая чувствительность обнаружения.

Комплектация

  • измерительный блок POROSCOPE;
  • блок питания с плечевым ремнём;
  • соединительный кабель длиной 1,20 – 3 м;
  • кабель заземления длиной 10 м;
  • источник питания;
  • транспортировочный кейс.

 Принадлежности

  • кольцевой щёточный электрод для испытаний на наружных стенках труб;
  • вращающиеся щёточные электроды для испытаний внутри труб;
  • роликовый резиновый вращающийся электрод;
  • щёточные электроды: плоский, веерный;
  • плоский резиновый электрод.

Технические характеристики

Версия прибора HV5 HV20 HV40
Диапазон напряжения 0,8 – 5 кВ 4 – 20 кВ 8 – 40 кВ
Габариты измерительного блока Ø120×320 мм Ø120×340 мм Ø120×380 мм
Масса измерительного блока 0,9 кг 0,94 кг 1 кг
Габариты блока питания 200×125×50 мм 200×125×50 мм 200×125×50 мм
Масса блока питания 1,4 кг 1,4 кг 1,4 кг

Общие характеристики

Чувствительность обнаружения порог обнаружения, устанавливаемый на падение напряжения 10%, 20%, 30%, 50%; детектор пористости, переключаемый между статическим и динамическим порогом
Сигнализация обнаружения пористости звуковой сигнал тревоги и красный светодиод на измерительной головке, специальный символ с текущими показаниями тока на дисплее
Контроль тестового напряжения зелёный светодиод, который выключается, если номинальное напряжение уменьшается более чем на 5%
Отображение тестового напряжения графический дисплей OLED
Погрешность отображения напряжения < 5%
Питание литий-ионная батарея с интеллектуальным контроллером разряда
Напряжение питания 100 – 240 В
Время непрерывной работы 8 часов при 40 кВ, 20 часов при 20 кВ
Условия эксплуатации температура от 0 до +40 °С; относительная влажность воздуха 0 – 60% без конденсации на испытательной поверхности
Диапазон температур хранения от 0 до +60 °С
