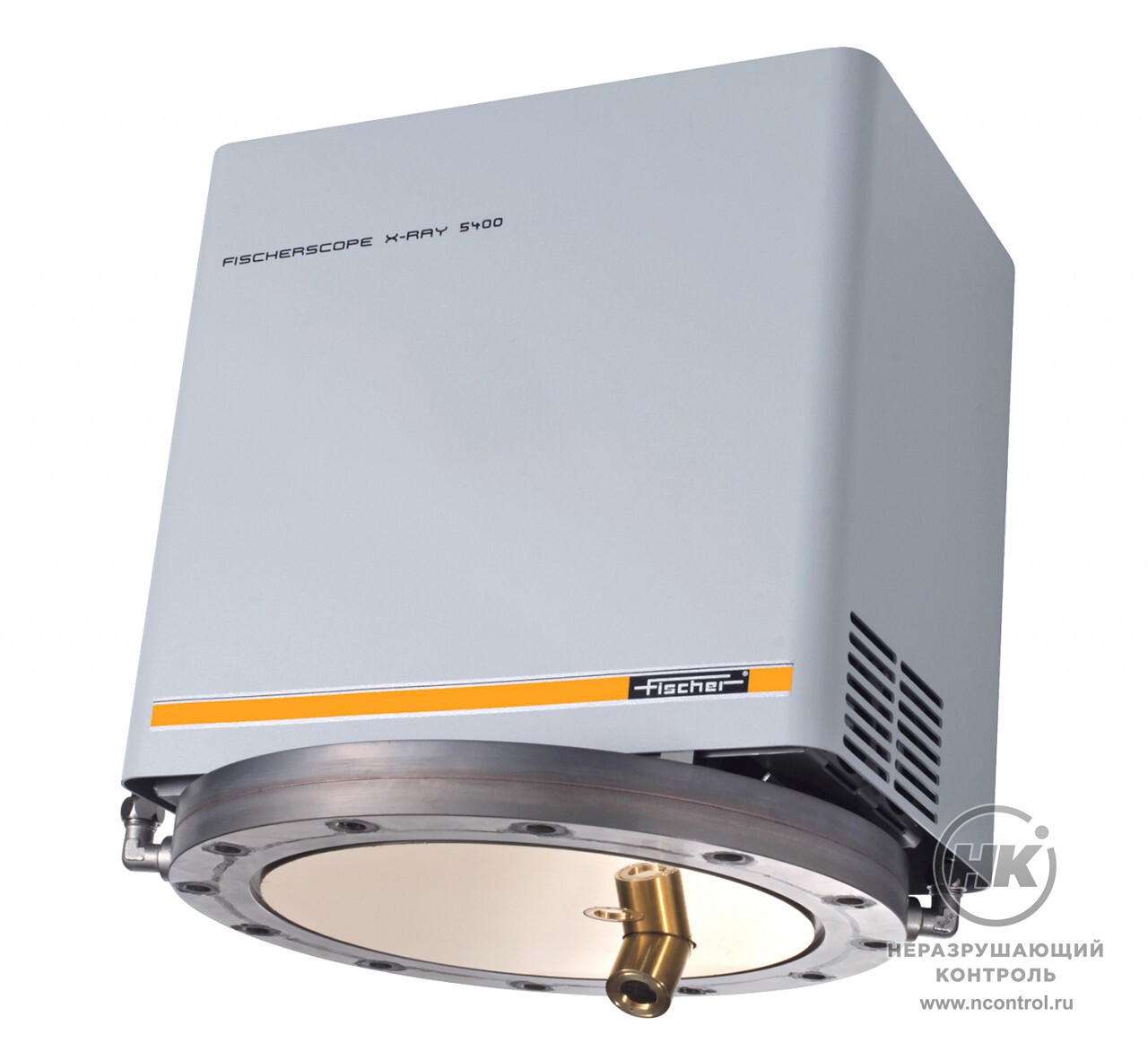

Модульная система измерения FISCHERSCOPE X-RAY 5000

Модульная система измерения FISCHERSCOPE X-RAY 5000 имеет фланцевую измерительную головку для непрерывного рентгенофлюоресцентного анализа покрытий на производственных линиях. Есть возможность выбрать рентгеновский источник и детектор в зависимости от требований контроля объекта.

Система подходит для непрерывного линейного анализа сплавов, а также измерения тонких покрытий на объектах больших размеров. Устройство X-RAY 5000 работает без смены фильтров, диафрагмы и без измерительной камеры, поскольку они не требуются для объектов с большой площадью поверхности.

Измерения могут проводиться в воздушной атмосфере или в вакууме. Для конструкции с водяным охлаждением возможно выполнение измерений на горячих материалах с температурой поверхности до +400 °С. Механическая конструкция системы ориентирована на максимальную прочность и удобство обслуживания, в том числе без нарушения вакуума.

Системы X-RAY 5000 могут исследовать тонкие покрытия на металлической ленте, фольге и пластиковых плёнках. Подходят для использования на линиях распыления и гальванизации, в сфере фотоэлектрических покрытий и солнечной энергетики. Соответствуют DIN ISO 3497 и ASTM B 568.

60150  мм
Диапазон измерительного расстояния

Особенности

  • колебания расстояния до 1 см могут быть компенсированы во время измерения с программным обеспечением WinFTM;
  • возможность выбора измерительного расстояния от 60 до 150 мм;
  • интерфейсы в соответствии с отраслевыми стандартами;
  • высокая повторяемость благодаря применению больших диафрагм, полупроводниковых детекторов и цифрового импульсного процессора;
  • представление данных на ПК, анализ и оценка измерений осуществляются с помощью программного обеспечения WinFTM;

Технические характеристики

Диапазон элементов от Na (11) до U (92) для измерений в вакууме;
от Al (13) до U (92) для измерений в атмосфере
Рентгеновский источник микрофокусная вольфрамовая трубка с бериллиевым окном; другие варианты по заказу
Напряжение 10 кВ, 40 кВ, 50 кВ
Апертура (коллиматор) фиксированная, адаптированная к конкретному применению
Рентгеновский детектор кремниевый дрейфовый детектор
Разрешение ≤ 140 эВ
Процессор обработки сигналов цифровой импульсный процессор
Компенсация расстояния измерения ±3 мм
Расстояние до образца 60 – 100  мм; 100 – 150 мм
Питание AC 115 или 230 В; частота 50/60 Гц; потребляемая мощность макс. 120 Вт
Класс защиты IP50
Рабочие температуры от 0 до +40 °С
Температура хранения от 0 до +50 °С


Сравнительные характеристики моделей

Модель 5100 5400
Измерительная среда воздушная атмосфера вакуум
Температура поверхности образца ≤ 40 °C ≤ 400 °C
Водяное охлаждение с температурой воды 20 °C, давлением 5 – 9 бар,
скорость потока составляет 6 л/мин
Габариты 236×350×370 мм 236×350×370 мм
Масса 37 кг 47 кг
